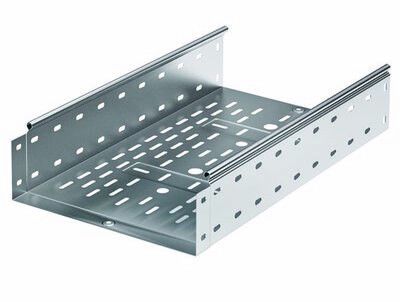

Лоток перфорированный 500х100 L3000 сталь 1мм цинк-ламель ДКС 35346ZL

Лоток перфорированный 500х100х3000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35346zl относится к серии S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 500х100х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных объектах, офисах, на заводах, в энергообъектах и на улице. Подходит для прокладки кабелей в условиях повышенной влажности, пыли и температурных колебаний. Благодаря перфорации и легкому весу идеален для мест, где требуется частый доступ к кабелям - например, в распределительных щитах, на технологических линиях, в кабельных каналах.

Технические характеристики

• Размеры: 500 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 49 500 мм2
• Перфорация: боковые стенки perforated - для выхода кабелей; монтажная перфорация - для фиксации к кронштейнам и потолкам
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 500х100х3000мм, цинк-ламельный совместим с системой S5 Combitech от DKC. Соединение между секциями осуществляется методом “мама-папа” - за счет точного профиля и выступов/углублений на торцах. Это исключает необходимость сварки или болтовых соединений, снижает трудозатраты и гарантирует непрерывный электрический контакт. Для установки используются кронштейны через монтажную перфорацию. Установка возможна на стены, потолки, опоры и в кабельных лотковых системах. Крышки (входят в комплект системы) обеспечивают степень защиты IP10.

Безопасность и стандарты

Лоток перфорированный 500х100х3000мм, цинк-ламельный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных трасс. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, предотвращая образование гальванических пар при контакте с другими металлами. Продукт не содержит токсичных веществ и безопасен при эксплуатации в закрытых и открытых зонах.

Преимущества

• Увеличенная несущая способность благодаря формованному ребру жесткости - до +54% по сравнению с обычными лотками
• Цинк-ламельное покрытие равноценное горячему цинкованию по долговечности, но без термического воздействия на сталь
• Перфорация снижает массу конструкции и позволяет легко выводить кабели без резки
• Монтаж “мама-папа” экономит время и исключает использование дополнительных крепежей при соединении секций
• Защита от повреждения кабелей - гладкая внутренняя поверхность без острых кромок

Ограничения применения

Не предназначен для постоянного погружения в воду - даже с крышками степень защиты IP10 допускает лишь защиту от капель и вертикального попадания воды. Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щелочи, растворители). Недостаточно для прямого монтажа в земле - нужна дополнительная защита или трубопровод. Без крышек не обеспечивает защиту от пыли и мелкого мусора.

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях
• Кабельные трассы в серверных и телекоммуникационных помещениях
• Наружные маршруты кабелей на складских комплексах и автозаправках
• Электроснабжение оборудования в пищевых и фармацевтических цехах
• Обустройство кабельных каналов в многоэтажных зданиях с частым обслуживанием

Практические советы

• При заказе учитывайте длину 3000 мм - для длинных трасс потребуется несколько секций, соединяемых по принципу “мама-папа”. Не забудьте купить переходники и крышки.
• Ширина 500 мм и высота 100 мм позволяют размещать до 8–12 групп кабелей в зависимости от диаметра - рассчитывайте заполнение не более 60% сечения для удобства обслуживания.
• Цинк-ламельное покрытие не требует дополнительной обработки, но при резке лотка необходимо обработать края противокоррозийным спреем.
• Для монтажа на металлические конструкции используйте саморезы с пластиковыми вставками - чтобы избежать гальванической коррозии.
• Артикул 35346zl - часть серии S5 Combitech. Все комплектующие (углы, тройники, крышки) должны быть из той же серии для гарантированной совместимости.
