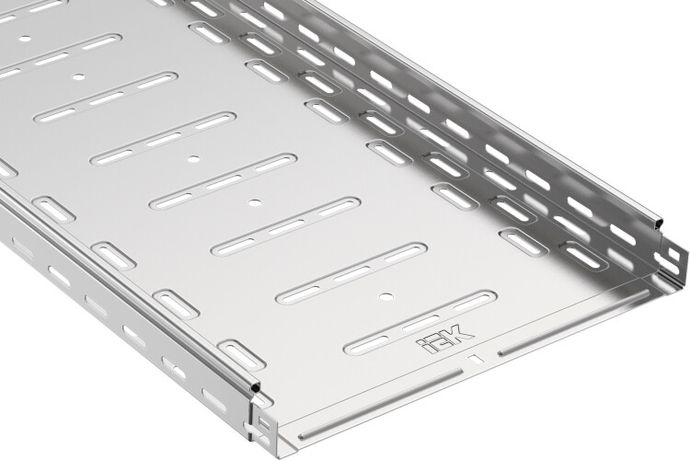

Лоток перфорированный 50х300х3000-1.0 сталь оцинкованная от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в зданиях и на открытых участках. Артикул clp10-050-300-100-3 выполнен из оцинкованной стали толщиной 1 мм, что обеспечивает долговечность и устойчивость к коррозии.

Назначение и область применения

Лоток перфорированный 50х300х3000-1.0 сталь оцинкованная используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинкованному покрытию и высокой степени защиты допускается использование в помещениях с повышенной влажностью. Применяется в составе комплексных систем IEK ESCA совместно с крышками, поворотами и соединителями.

Технические характеристики

• Форма: прямоугольный перфорированный лоток
• Размеры: 50×300×3000 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: холоднокатаная сталь с оцинковкой
• Покрытие: горячее оцинкование по ГОСТ 14918-80
• Перфорация: наличие отверстий по всей длине боковой стенки и монтажной поверхности
• Исполнение: с интегрированным соединителем для быстрого стыкования
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток перфорированный 50х300х3000-1.0 сталь оцинкованная совместим с другими элементами системы IEK ESCA: крышками, углами, переходниками и крепежом. Интегрированный соединитель позволяет легко состыковывать лотки без дополнительных деталей - достаточно совместить замки и зафиксировать болтами. Монтаж выполняется на кронштейны, подвесы или крепится к стенам/потолкам через перфорацию. Отверстия в боковой стенке позволяют фиксировать кабели хомутиками или проводить обслуживание без демонтажа.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает механическую защиту кабелей, предотвращает случайные повреждения и снижает риск возгорания благодаря огнестойкости материала. Перфорация не снижает прочностные характеристики - лоток выдерживает нагрузки, характерные для промышленного использования.

Преимущества

• Увеличенная вентиляция за счет перфорации - снижается нагрев кабельных сборок
• Оцинкованное покрытие защищает от коррозии даже в условиях повышенной влажности
• Интегрированный соединитель ускоряет сборку трассы и исключает потери при стыковке
• Возможность крепления кабелей через боковые отверстия без вскрытия лотка
• Совместимость с широким спектром аксессуаров IEK ESCA

Ограничения применения

Не предназначена для постоянного пребывания под открытым небом без навеса - длительное воздействие осадков и УФ-излучения может снизить срок службы покрытия. Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щелочи, растворители). Лоток не является герметичной конструкцией - для требований IP65/IP67 необходимо использовать крышку и герметичные соединения.

Примеры использования

• Прокладка силовых кабелей в цехах заводов и на конвейерах
• Распределение слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Обустройство кабельных трасс в складских помещениях с высокой влажностью
• Монтаж кабелей под потолком в торговых центрах с доступом для обслуживания

Практические советы

• При проектировании трассы учтите, что ширина лотка - 300 мм - определяет максимальное количество кабелей; используйте коэффициент заполнения не более 40–50%
• Для надежного крепления применяйте анкерные болты или самонарезающие винты через перфорацию - шаг крепления не более 1,5 м
• При необходимости удлинения лотка используйте только оригинальные соединители IEK - они обеспечивают жесткость и электрическую целостность
• Артикул clp10-050-300-100-3 можно комбинировать с крышкой IEK того же размера для усиленной защиты от пыли и влаги
• Проверьте посадочные размеры перед заказом - высота 50 мм должна соответствовать свободному пространству для монтажа
