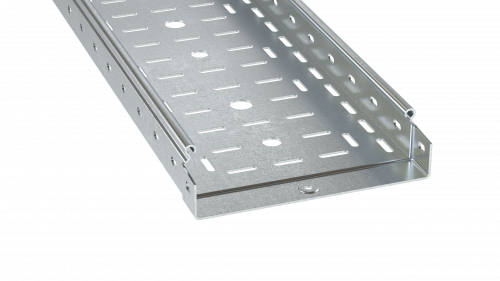

Лоток перфорированный 50x50х3000, 2,0 мм - SPH30505 ДКС

Лоток перфорированный 50x50x3000 мм, толщина 2,0 мм от DKC (ДКС) - это прочный и универсальный элемент кабельной трассы, предназначенный для надежного крепления и прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул sph30505 из серии S5 Combitech сочетает высокую механическую жесткость с удобством монтажа благодаря встроенному соединителю.

Назначение и область применения

Лоток перфорированный 50x50x3000 мм, толщина 2,0 мм используется для организации открытой кабельной трассы в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в распределительных щитах, на фасадах зданий и в других местах, где требуется доступ к проводам для обслуживания. Благодаря оцинкованному покрытию и высокой толщине стали, лоток выдерживает нагрузки и воздействие внешней среды, что делает его пригодным как для внутреннего, так и для наружного монтажа.

Технические характеристики

• Размеры: 50×50×3000 мм (высота × ширина × длина)
• Толщина материала: 2,0 мм - обеспечивает повышенную жесткость и несущую способность
• Материал: сталь - высокопрочная основа для долговечной эксплуатации
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное цинковое покрытие с антикоррозийными свойствами
• Исполнение: с встроенным интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Перфорация: боковые стенки и основание имеют перфорацию - для вентиляции, крепления кронштейнов и прохода кабелей
• Цвет: светло-серый - соответствует стандартному цвету оцинкованной стали

Совместимость и монтаж

Лоток перфорированный 50x50x3000 мм совместим с другими элементами серии S5 Combitech от DKC. Встроенный интегрированный соединитель позволяет быстро и точно стыковать лотки друг с другом - достаточно совместить кромки и зафиксировать болтовым соединением. Монтажная перфорация в основании позволяет крепить лоток к стенам, потолкам или опорам с помощью дюбелей, хомутов или кронштейнов. Диаметр отверстий в перфорации рассчитан под стандартные крепежи M4–M6. Для сборки длинных трасс рекомендуется использовать комплектующие того же производителя - DKC (ДКС) - чтобы гарантировать точность посадки и герметичность соединений.

Безопасность и стандарты

Лоток изготовлен из стали, соответствующей требованиям ГОСТ 19903 и ГОСТ 14637. Оцинкование по методу Сендзимира соответствует ISO 1461 и обеспечивает класс защиты Z275. Продукция сертифицирована в рамках системы качества ISO 9001. Напряжение и ток через кабели в лотке должны соответствовать нормам ПУЭ и ГОСТ Р 50571. Установка должна выполняться с учетом требований безопасности при работе с электрооборудованием.

Преимущества

• Высокая жесткость за счет толщины 2,0 мм - снижает прогиб при нагрузках
• Встроенное соединение - экономит время монтажа и исключает потерю компонентов
• Оцинковка Сендзимира - устойчивость к коррозии даже в условиях повышенной влажности
• Перфорация по всей поверхности - упрощает прокладку, вентиляцию и модификацию трассы
• Светло-серый цвет - не требует окраски, сохраняет вид после монтажа

Ограничения применения

Не предназначен для использования в агрессивных средах: кислотных парах, соляном тумане, химических производствах. Не следует применять в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, она не заменяет герметизацию. Также не рекомендуется использовать лоток как несущую конструкцию для тяжелых оборудования - он служит только для кабелей. Температурный диапазон эксплуатации ограничен: от –40C до +80C. При температурах выше +80C возможна потеря адгезии цинкового покрытия.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях в пищевой промышленности
• Кабельная трасса в распределительных пунктах на производстве
• Подвеска силовых кабелей на фасаде административного здания
• Обустройство кабельных каналов в серверных помещениях с частым доступом для обслуживания
• Монтаж в системах освещения на открытых площадках (парковки, автостоянки)

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотока на 70% и более
• Для соединения нескольких лотков в одну трассу проверьте совпадение перфораций - они должны быть выровнены для свободного прохождения кабелей
• При необходимости резки лотка используйте ножницы по металлу или угловую шлифмашинку - после резки обработайте кромки напильником, чтобы избежать порезов кабелей
• Учитывайте посадочный диаметр: внутреннее сечение 50×50 мм - максимальный суммарный диаметр кабелей не должен превышать 40% от объема лотка для обеспечения теплоотвода
• Артикул sph30505 можно заказать в комплекте с крышками и уголками от DKC - это повысит безопасность и эстетику трассы
