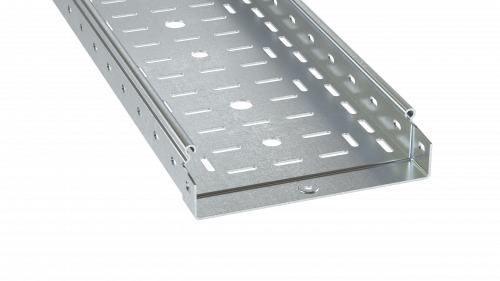

Лоток перфорированный 50x600х3000, 2,0 мм - SPH30560 ДКС

Лоток перфорированный листовой 50x600x3000 мм, толщина 2,0 мм от DKC (артикул sph30560, серия S5 Combitech) предназначен для надежного крепления и прокладки силовых и слаботочных кабелей в помещениях и на улице. Его усиленная конструкция с оцинкованным покрытием обеспечивает долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток перфорированный листовой 50x600x3000 мм, толщина 2,0 мм используется для организации кабельных трасс в промышленных объектах, на производственных площадках, в энергообъектах и на открытых территориях. Подходит для прокладки кабелей на станках, конвейерах, в распределительных щитах, на фасадах зданий и в тоннелях. Благодаря высокой жесткости и защищённому покрытию, лоток выдерживает механические нагрузки и воздействие внешней среды.

Технические характеристики

• Размеры: высота борта 50 мм, ширина основания 600 мм, длина 3000 мм
• Материал: сталь
• Толщина стенки: 2,0 мм - повышает несущую способность и снижает прогиб при нагрузке
• Покрытие: оцинковано по методу Сендзимира - равномерный, прочный цинковый слой против коррозии
• Перфорация: есть на боковых стенках и в основании - позволяет легко крепить лоток к стенам, потолкам и опорам
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость в дополнительных элементах при стыковке
• Цвет: светло-серый - соответствует стандартным цветовым решениям промышленного оборудования

Совместимость и монтаж

Лоток перфорированный листовой 50x600x3000 мм, толщина 2,0 мм совместим с другими элементами серии S5 Combitech от DKC. Интегрированный соединитель позволяет быстро состыковывать участки без болтов или хомутов - достаточно совместить торцы и зафиксировать. Монтажная перфорация в основании позволяет использовать саморезы, анкеры или кронштейны. Для крепления рекомендуется шаг между точками крепления не более 1,5 метра. Учитывайте посадочные размеры: внутренняя ширина 600 мм требует свободного места для прокладки кабелей и изгибов.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленным кабельным системам. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461 - обеспечивает класс защиты от коррозии до 10 лет в атмосферных условиях. Применение в электроустановках допускается согласно ПУЭ и ГОСТ Р 50571.5.52.

Преимущества

• Высокая жесткость благодаря толщине 2,0 мм - меньше деформаций при заполнении кабелями
• Оцинкованное покрытие - устойчиво к влаге, перепадам температур и химическим веществам
• Перфорация по всей поверхности - удобство крепления и вентиляции кабелей
• Встроенный соединитель - экономия времени при сборке, минимизация числа комплектующих
• Светло-серый цвет - не выгорает на солнце, хорошо сочетается с промышленными поверхностями

Ограничения применения

Не предназначена для прокладки кабелей в местах постоянного контакта с открытым пламенем или высокотемпературными источниками. Не рекомендуется применять в средах с концентрацией кислот, щелочей или солевых растворов выше нормы - хотя оцинковка устойчива, длительный контакт с агрессивными жидкостями может вызвать коррозию. Также не следует использовать как несущий элемент для тяжелых трубопроводов или механически нагруженных конструкций - лоток рассчитан только на вес кабелей и легких крепежей.

Примеры использования

• Прокладка силовых кабелей в цехе металлургического завода
• Кабельная трасса на фасаде административного здания
• Распределение сигналов управления на автоматизированном конвейере
• Обустройство кабельных каналов в подземных коммуникационных тоннелях
• Монтаж слаботочных сетей (Ethernet, CCTV) в логистических терминалах

Практические советы

• При проектировании трассы учтите радиус изгиба - минимальный радиус для этого лотка составляет 1,5×высота борта (75 мм)
• Для длинных прямых участков (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При использовании в сыром месте дополнительно проверьте герметичность стыков - можно применить силиконовые уплотнители
• Заполняйте лоток не более чем на 40–50% от объема - это сохраняет теплоотвод и доступ для обслуживания
• Артикул sph30560 - единственный в линейке S5 Combitech с такой толщиной и встроенным соединителем; другие модели требуют отдельных муфт
