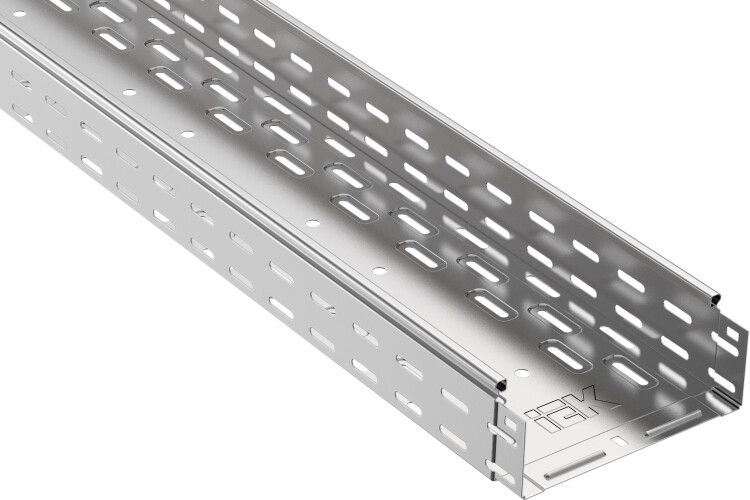

Лоток перфорированный ESCA 80x200 мм, 3000 мм, 1.2 мм IEK (ИЭК) CLP10-080-200-120-3

Лоток перфорированный 80х200х3000-1.2 сталь оцинкованный от IEK - это надёжный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Артикул clp10-080-200-120-3 выполнен из оцинкованной стали с толщиной 1,2 мм, устойчив к коррозии и рассчитан на срок службы 20 лет.

Назначение и область применения

Лоток перфорированный 80х200х3000-1.2 сталь оцинкованный используется для организации кабельных трасс в промышленных, коммерческих и жилых объектах. Подходит для прокладки кабелей напряжением до 1000 В - как силовых, так и слаботочных (связь, сигнализация, автоматика). Применяется внутри помещений, под навесами, на открытом воздухе и в местах с высокой влажностью. Благодаря перфорации и возможности установки крышки, обеспечивает доступ к кабелям и защиту от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: 80×200×3000 мм (высота × ширина × длина)
• Материал: сталь холоднокатаная, оцинкованная конвейерным или горячим способом
• Толщина стенки: 1,2 мм
• Покрытие: цинк - защищает от коррозии, не требует дополнительного окрашивания
• Цвет: 7047 (серый матовый, согласно ГОСТ)
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Перфорация: боковые стенки perforated - обеспечивают вентиляцию и удобство фиксации кабелей хомутиками
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток перфорированный 80х200х3000-1.2 сталь оцинкованный совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепёжными элементами. Интегрированный соединитель позволяет быстро соединять лотки друг с другом - достаточно совместить кромки и закрепить саморезами. Монтаж выполняется на кронштейны, подвесы или крепёжные планки. Перфорация в боковых стенках (шаг 50 мм) позволяет фиксировать кабели хомутиками без сверления. Для крепления используются саморезы M4–M5. Установка возможна на вертикальные и горизонтальные поверхности. Не рекомендуется использовать для нагрузок выше 15 кг/м - проверьте допустимую нагрузку при проектировании трассы.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 14918-80 и международному стандарту IEC 61537, регламентирующим безопасность кабеленесущих систем. Материал не распространяет пламя, не выделяет токсичных веществ при нагреве. Цинковое покрытие предотвращает образование ржавчины, что снижает риск аварий из-за потери прочности. Соответствует нормам пожарной безопасности для помещений категории А, Б, В и наружных установок.

Преимущества

• Увеличенная долговечность благодаря двухслойному оцинкованию - защита сохраняется даже при порезах
• Интегрированный соединитель исключает необходимость в отдельных муфтах - экономит время и материалы
• Перфорация по всей длине боковой стенки - упрощает крепление кабелей и обеспечивает естественную вентиляцию
• Высокая механическая прочность - выдерживает давление и удары при монтаже и эксплуатации
• Подходит для наружного монтажа - устойчив к температурным колебаниям и атмосферным осадкам

Ограничения применения

• Не предназначена для прокладки кабелей с рабочим напряжением более 1000 В
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или солями (например, в химических цехах без дополнительной защиты)
• При монтаже в условиях сильной вибрации требуется усиленное крепление - стандартные кронштейны могут недостаточно компенсировать нагрузки
• Не является герметичной конструкцией - для полностью запылённых или взрывоопасных зон нужна крышка + уплотнители

Примеры использования

• Производственные цеха: трассировка кабелей к станкам, конвейерам, пультам управления
• Жилые дома и офисы: прокладка кабелей связи, CCTV, Ethernet в коридорах и технических этажах
• Административные здания: кабельные каналы в подпольях, под потолком, в шахтах лифтов
• На открытом воздухе: кабельные трассы под навесами на парковках, в торговых комплексах, на производственных территориях
• Объекты с повышенной влажностью: кухни, мойки, теплицы, насосные станции

Практические советы

• При заказе учтите, что длина лотка - 3 метра; для длинных трасс используйте несколько лотков с соединителями - не реже одного на каждые 1,5–2 м
• Для наружного монтажа всегда применяйте крышку - она защищает от попадания воды и мусора
• При необходимости резки - используйте болгарку с диском по металлу, после чего обработайте срез антикоррозийным спреем
• Посадочные отверстия под крепёж расположены через 50 мм - выбирайте кронштейны с таким же шагом
• Проверяйте посадочный диаметр кабелей - лоток шириной 200 мм подходит для групп до 15–20 кабелей диаметром до 12 мм каждый
• Совмещайте этот лоток с другими элементами серии ESCA - все комплектующие имеют одинаковое покрытие и размеры, что гарантирует совместимость
