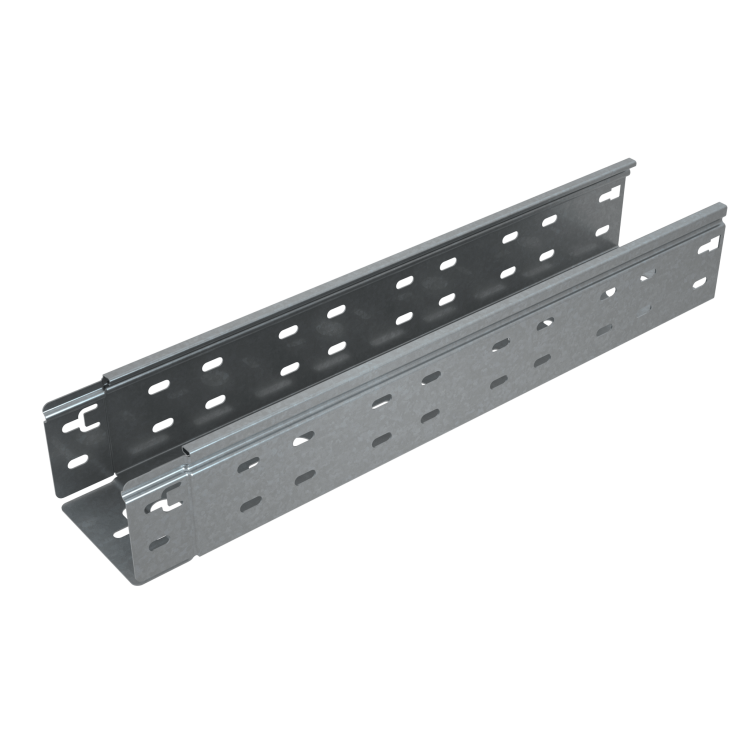

Лоток кабельный перфорированный Быстрый монтаж ПЛЮС 80x100 мм Система КМ PL5024

Лоток перфорированный стальной 80х100х1,5 L6000 мм КМ-профиль, серия LPE - это готовое решение для прокладки кабельных трасс в помещениях с умеренной нагрузкой. Благодаря оцинкованной стали, перфорации и интегрированному соединителю, этот лоток сочетает прочность, легкость и скорость монтажа. Артикулы lpplus80-100-1.5-6000 и pl5024 соответствуют одному продукту.

Назначение и область применения

Лоток перфорированный стальной 80х100х1,5 L6000 мм КМ-профиль, серия LPE предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для офисов, производственных цехов, серверных комнат, телекоммуникационных узлов и других объектов с сухим или слабоагрессивным климатом. Не рекомендуется для открытых площадок, повышенной влажности или химически активных сред.

Технические характеристики

• Габариты: 80 мм (высота) × 100 мм (ширина) × 6000 мм (длина)
• Толщина металла: 1,5 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Полезное сечение: 7334 мм2 - позволяет прокладывать значительный объем кабелей
• Покрытие: холодное цинкование, обеспечивающее коррозионную стойкость
• Цвет: серый
• Перфорация: боковые стенки и монтажная поверхность - для вентиляции и фиксации
• Огнестойкость: соответствие требованиям ГОСТ - не распространяет горение
• Исполнение: с интегрированным соединителем - без дополнительных деталей

Совместимость и монтаж

Лоток перфорированный стальной 80х100х1,5 L6000 мм КМ-профиль, серия LPE имеет подготовленные края, которые автоматически совмещаются с другими секциями того же типа. Соединение происходит без сварки - просто плотно стыкуются и фиксируются саморезами через монтажную перфорацию. Установка возможна на кронштейны, потолочные подвесы или крепления к стене. Для герметичного закрытия трассы используются крышки серии “PLUS” - они совпадают по форме и креплению.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - то есть рассчитано на работу в закрытых помещениях с контролируемой температурой и влажностью. Огнестойкость подтверждает отсутствие поддержки горения. Метод оцинкования Сендзимира гарантирует равномерное покрытие без пористости, снижая риск электрохимической коррозии.

Преимущества

• Уменьшенный вес за счет перфорации - проще транспортировать и устанавливать
• Вентиляция кабелей - снижает нагрев и продлевает срок службы изоляции
• Завальцованные края бортов - не травмируют провода при прокладке
• Интегрированный соединитель - экономит время и комплектующие при сборке
• Монтажная перфорация - позволяет крепить лоток в любом месте без сверления

Ограничения применения

Не использовать в условиях постоянной влажности, на улице, в сырых подвалах или там, где есть контакт с кислотами, щелочами или соленым туманом. Лоток не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и защиты. Температурный режим - от -40C до +50C; при более экстремальных значениях требуется проверка совместимости с кабелями.

Примеры использования

• Прокладка кабелей питания и управления в производственном цехе
• Сборка кабельных трасс в серверной комнате с множеством сетевых линий
• Монтаж слаботочных систем (LAN, CCTV, сигнализация) в офисных комплексах
• Обустройство распределительных щитов с выносными кабельными маршрутами

Практические советы

• При расчете количества лотков учтите, что полезное сечение - 7334 мм2, а не внешние габариты. Это влияет на реальное количество кабелей.
• Для длинных трасс (более 10 м) делайте компенсационные участки - металл при температурных изменениях немного расширяется.
• Используйте крышки серии “PLUS” - они не только защищают от пыли, но и предотвращают случайное выпадение кабелей.
• При креплении к бетону применяйте анкерные болты, а не дюбели - лоток тяжелый, особенно при заполнении кабелями.
• Не перегружайте лоток - максимальная нагрузка зависит от шага опор. Консультируйтесь с проектом или таблицей допустимых прогибов.
