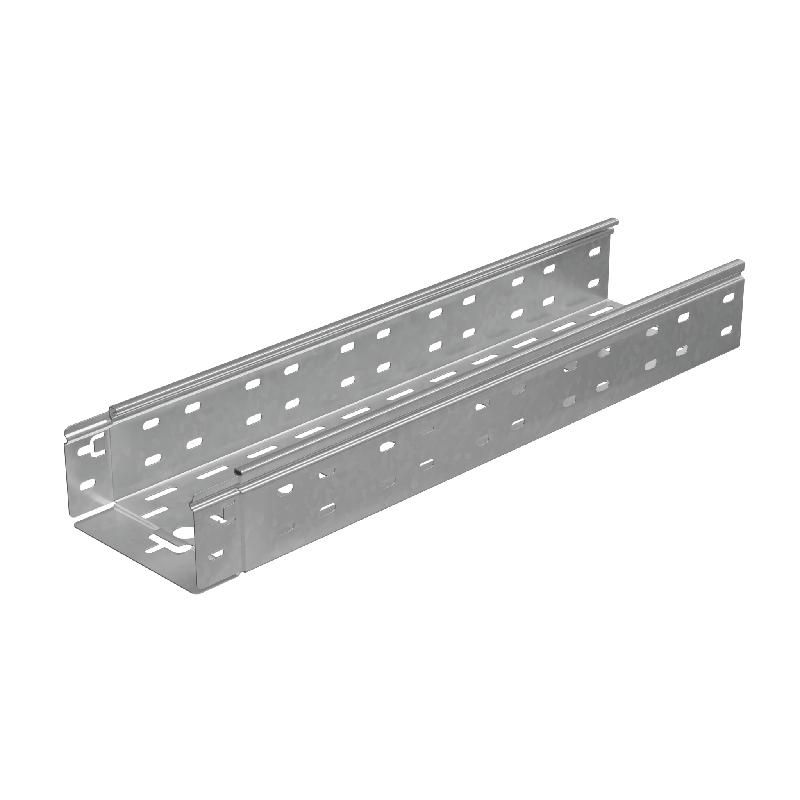

Лоток перфорированный 80х150 L6000 1.5мм "Быстрый монтаж ПЛЮС" HD КМ PL5003 КМ-Профиль

Лоток перфорированный 80х150х1.5 L6000мм HD КМ - это оцинкованный металлический лоток с перфорацией, предназначенный для прокладки кабельных трасс в условиях повышенной влажности, на улице или в слабокоррозийной среде. Бренд СИСТЕМА КМ и артикул pl5003 обеспечивают совместимость с другими элементами системы, а прочная конструкция из стали толщиной 1,5 мм гарантирует долговечность при правильном монтаже.

Назначение и область применения

Лоток перфорированный 80х150х1.5 L6000мм HD КМ применяется для прокладки силовых, информационных и управляющих кабелей в промышленных, коммерческих и инфраструктурных объектах. Подходит для установки внутри помещений, на открытых площадках, в каналах, эстакадах и других зонах с риском воздействия влаги. Перфорация позволяет фиксировать кабели хомутами, проводить вентиляцию и обеспечивать доступ к трассе без демонтажа.

Технические характеристики

• Размеры: высота борта 80 мм, ширина основания 150 мм, длина 6000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с оцинковкой методом горячего погружения (по ГОСТ 9.307-89)
• Перфорация: равномерно распределённые отверстия по всей поверхности дна
• Края бортов: завальцованные на 180° для предотвращения порезов кабелей
• Класс corrosion-стойкости: по ГОСТ 15150-69 - УХЛ4 (для умеренного климата, влажная среда)

Совместимость и монтаж

Лоток перфорированный 80х150х1.5 L6000мм HD КМ имеет подготовленные торцы, которые обеспечивают плотную и точную стыковку с другими секциями без необходимости дополнительной обработки. Монтировать можно на кронштейны, подвесы или крепления к стенам/потолкам. Для соединения используются болтовые или защёлкивающиеся комплектующие от того же производителя - СИСТЕМА КМ. Рекомендуется использовать крышки (продаются отдельно) для защиты от пыли, влаги и механических воздействий.

Безопасность и стандарты

• Оцинкование соответствует ГОСТ 9.307-89 - обеспечивает антикоррозийную защиту
• Эксплуатация допускается в соответствии с требованиями ГОСТ 15150-69 (класс УХЛ4)
• Завальцованные края снижают риск травматизма при работе и повреждения изоляции кабелей

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и заводской геометрии
• Удобство монтажа: готовые стыки, отсутствие сварки, быстрая сборка
• Защита кабелей: завальцованные края исключают повреждение изоляции
• Долговечность: оцинковка устойчива к влаге, конденсату и агрессивным средам
• Гибкость: перфорация позволяет легко крепить кабели любым способом

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокими температурами (>+70C)
• Не рекомендован для агрессивных химических сред (кислоты, щелочи, солевые растворы с высокой концентрацией)
• При использовании вне помещений требуется обязательная установка крышек - без них возможна задержка воды в перфорации
• Не следует применять в местах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительного кожуха

Примеры использования

• Прокладка кабелей управления на производственных линиях и конвейерах
• Кабельные трассы в цехах пищевой промышленности с регулярной мойкой
• Наружные маршруты связи на складских комплексах и автостоянках
• Подключение оборудования в административных зданиях с высокой влажностью (например, вентиляционные камеры)

Практические советы

• При проектировании трассы учтите, что длина одной секции - 6 метров; для длинных участков используйте несколько лотков с герметичными стыками
• Выбирайте крышки с таким же типом крепления - они должны точно подходить к модели HD КМ
• При монтаже на вертикальных поверхностях крепите лоток через каждые 1–1,5 м, чтобы избежать прогиба
• Не забудьте проверить посадочные размеры крепёжных элементов - они рассчитаны под стандартный шаг перфорации
• Для удобства транспортировки и хранения храните лотки в сухом месте, желательно на деревянных поддонах
