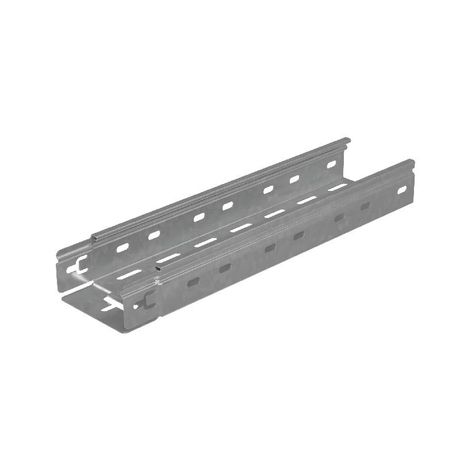

Лоток перфорированный 50х100 L4000 1.2мм "Быстрый монтаж ПЛЮС" КМ PL4666 КМ-Профиль

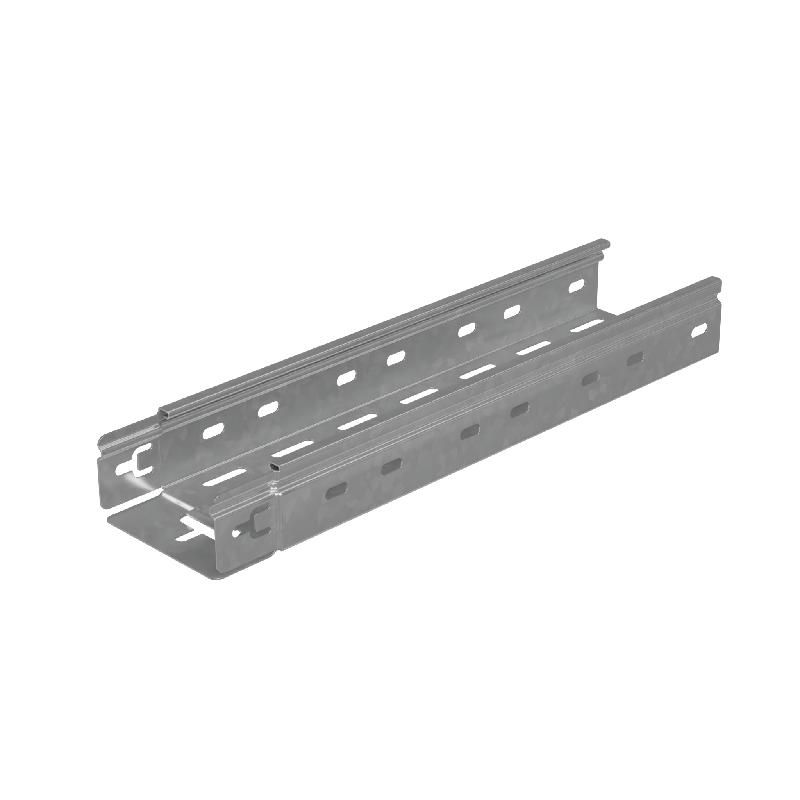

Лоток перфорированный 50х100х1.2 L4000мм КМ - это стальной кабельный лоток с перфорацией, предназначенный для прокладки силовых и слаботочных кабелей внутри зданий. Выполнен из оцинкованной стали по технологии Сендзимира, обеспечивает надёжную и быструю сборку трасс. Артикул pl4666 соответствует серии КМ-Профиль.

Назначение и область применения

Лоток перфорированный 50х100х1.2 L4000мм КМ применяется для укладки кабелей в закрытых помещениях: офисах, производственных цехах, серверных, телекоммуникационных шкафах. Подходит для прокладки кабелей управления, связи, питания до 1000 В. Не предназначен для открытой установки на улице, в сырых, агрессивных или взрывоопасных средах.

Технические характеристики

• Размеры: высота борта 50 мм, ширина основания 100 мм, длина 4000 мм
• Толщина стенки: 1,2 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Перфорация: равномерные отверстия по всей поверхности дна - для фиксации кабелей и вентиляции
• Края бортов: завальцованные на 180° - защищают изоляцию кабелей от порезов
• Стандарт: соответствие требованиям ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток перфорированный 50х100х1.2 L4000мм КМ имеет подготовленные торцы - они точно совпадают с другими секциями этой же серии, что позволяет соединять их без дополнительных переходников. Монтируется на кронштейны, подвесы или крепится к стене/потолку с помощью саморезов и хомутов. Перфорация позволяет использовать болты или пластиковые фиксаторы для крепления кабелей прямо в лотке. Легко режется ножницами по металлу или углошлифовальной машиной (болгаркой) с диском по металлу.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - рассчитано на работу в условиях сухого воздуха и слабоагрессивных средах. Оцинкование по Сендзимиру гарантирует долгую защиту от коррозии. Наличие завальцованных кромок снижает риск повреждения кабельной изоляции при прокладке и обслуживании.

Преимущества

• Высокая скорость монтажа благодаря точному стыку и готовым торцам
• Уменьшенный вес по сравнению с глухими лотками - проще транспортировать и устанавливать
• Перфорация обеспечивает естественную вентиляцию кабелей, снижает нагрев
• Завальцованные края - безопасны для рук и изоляции кабелей
• Цинковое покрытие устойчиво к воздействию влаги и конденсата в помещениях

Ограничения применения

• Не рекомендуется для установки на улице, в подвале с постоянной сыростью или в помещениях с повышенной химической агрессивностью (например, химлаборатории)
• Не выдерживает ударные нагрузки - не следует применять там, где возможны падения тяжёлых предметов
• Без крышек не защищён от попадания пыли, воды, сторонних объектов - при необходимости используйте комплектные крышки
• Не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительного согласования

Примеры использования

• Прокладка кабелей Ethernet, USB, коаксиальных линий в серверной комнате
• Монтаж силовых кабелей для оборудования на производственной линии
• Обустройство кабельных трасс в административных зданиях между этажами
• Фиксация проводов управления на автоматизированных станках

Практические советы

• При расчёте длины трассы учтите, что каждая секция - 4 метра; стыки делайте на опорах, чтобы не было прогиба
• Для удобства прокладки кабелей используйте специальные фиксаторы через перфорацию - так кабель не будет сползать
• Если требуется герметичность - обязательно установите крышку, подходящую к этому типу лотка
• При резке лотка проверьте, не остались ли острые края - при необходимости зачистите напилом
• Артикул pl4666 совместим с другими изделиями серии КМ-Профиль - можно комбинировать с углами, тройниками и заглушками того же производителя
