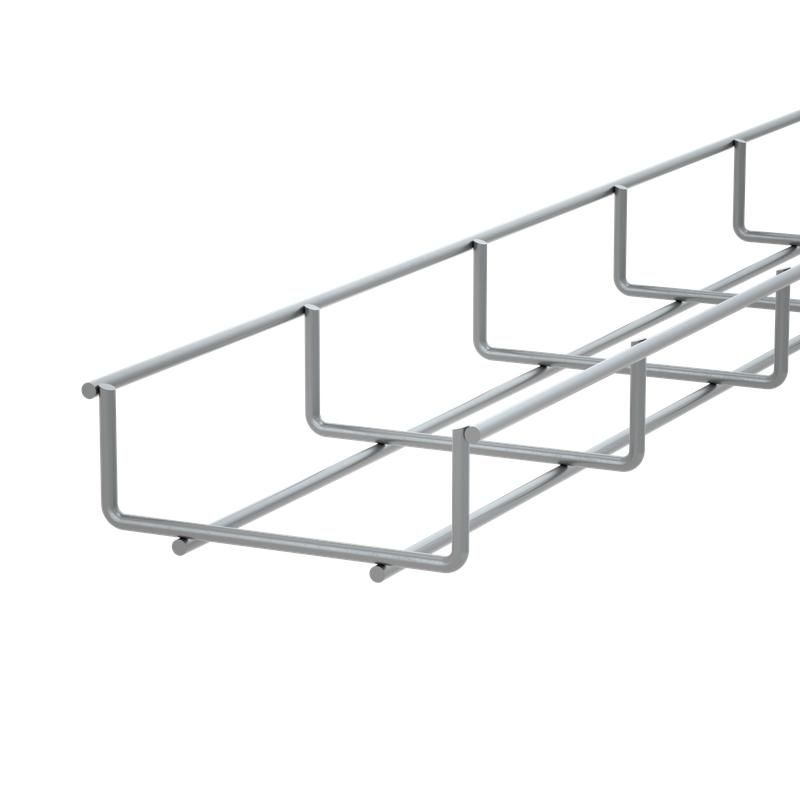

Проволочный лоток 35х100х5,0 L3000 мм | PL35-100-5-3000 КМ-Профиль LO20480

Проволочный лоток 35x100x5,0 L3000 мм оцинкованная сталь КМ-Профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и гальваническому цинкованию, он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию трассы. Артикул lo20480 подходит для промышленных и офисных объектов с сухим микроклиматом.

Назначение и область применения

Проволочный лоток 35x100x5,0 L3000 мм оцинкованная сталь КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Подходит для промышленных цехов, жилых комплексов, административных зданий, серверных комнат и других объектов, где требуется легкая, доступная и вентилируемая кабельная трасса. Не применяется на улице, в сырых помещениях или агрессивных средах.

Технические характеристики

• Размеры: ширина 100 мм, высота 35 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Диаметр проволоки: 5 мм
• Форма профиля: U-образная
• Полезное сечение: 2052 мм2 - площадь для размещения кабелей
• Защитное покрытие: гальваническое цинкование - тонкий равномерный слой цинка
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Лоток совместим с фиксирующими элементами от того же производителя. Для соединения двух участков используют:

• Безвинтовой соединитель BVS - быстрое и надежное соединение без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с возможностью регулировки
• Перфорированный соединитель PSP + крепеж SK20 - вариант для нагрузок выше среднего

Крепление к стене или потолку осуществляется через кронштейны или хомуты, соответствующие ширине лотка. Установка выполняется на расстоянии не более 1,5 метра друг от друга. Максимальная нагрузка - до 15 кг/м при равномерном распределении веса кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях. Огнестойкость подтверждена тестированием на воспламеняемость. Цинковое покрытие защищает от электрохимической коррозии, что снижает риск возникновения точечных повреждений.

Преимущества

• Минимальный вес - удобно транспортировать и монтировать в труднодоступных местах
• Открытая решётчатая конструкция - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Высокая ремонтопригодность - можно легко заменить или добавить кабели без демонтажа всего участка
• Устойчивость к коррозии благодаря гальваническому цинкованию - срок службы до 25 лет в сухих условиях
• Низкая стоимость по сравнению с металлическими лотками сплошного типа

Ограничения применения

• Не допускается использование во влажных помещениях (бани, подвалы, на улице)
• Не рекомендуется применять в агрессивных средах - пары кислот, щелочей, солевых растворов
• Запрещено использовать для кабелей с массой более 15 кг/м - возможен прогиб или деформация
• Не подходит для прокладки в зонах с механическими ударными нагрузками - например, рядом с движущимся оборудованием

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Системы освещения и сигнализации в торговых центрах
• Кабельные трассы в серверных комнатах - для сетевых и питательных линий
• Электроснабжение лифтовых шахт и эскалаторов внутри зданий
• Обвязка оборудования в медицинских учреждениях - там, где важна чистота и вентиляция

Практические советы

• При заказе учитывайте длину 3000 мм - для длинных трасс используйте соединители, чтобы избежать перегрузки на одном участке
• Проверьте посадочный диаметр кабеля - максимальный внешний диаметр одного кабеля не должен превышать 25 мм, иначе будет затруднён монтаж
• Для защиты от пыли в цехах с большим количеством частиц используйте крышки (не входят в комплект)
• При монтаже на потолке - обязательно используйте антивибрационные крепления, особенно рядом с вибрирующим оборудованием
• Проволочный лоток 35x100x5,0 L3000 мм оцинкованная сталь КМ-Профиль лучше всего работает в составе единой системы - выбирайте все аксессуары от одного бренда для гарантии совместимости
