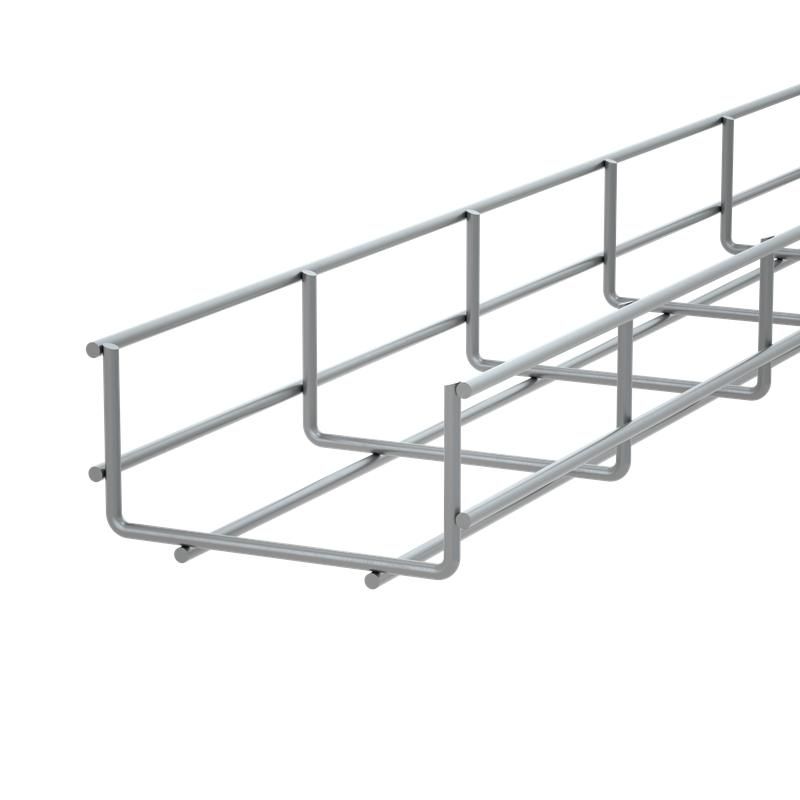

Проволочный лоток 50х100х5,0 L3000 мм | PL50-100-5-3000 КМ-Профиль LO26747

Проволочный лоток 50х100х5,0 L3000 мм оцинкованная сталь КМ-Профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простой монтаж и долговечность в сухих условиях. Артикул lo26747 соответствует требованиям ГОСТ 15150-69.

Назначение и область применения

Проволочный лоток 50х100х5,0 L3000 мм оцинкованная сталь КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, серверных комнат и других закрытых пространств. Идеально используется там, где важны легкий вес, доступ к кабелям и естественная циркуляция воздуха.

Технические характеристики

• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Закрытие: U-образный профиль из сваренных прутков
• Диаметр проволоки: 5 мм
• Полезное сечение: 3264 мм2 - достаточное для групп кабелей до 16–20 мм в суммарном диаметре
• Защитное покрытие: гальваническое цинкование - устойчиво к коррозии в сухих и слабоагрессивных средах
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Лоток совместим с фиксирующими элементами от производителя:

• Безвинтовой соединитель BVS - быстрое соединение двух участков без инструментов
• Соединительный комплект PSK - надежное стыковое соединение с возможностью регулировки
• Перфорированный соединитель PSP + крепление SK20 - вариант для нагрузок и точного позиционирования

Установка на стену или потолок осуществляется через кронштейны или хомуты. Для крепления кабелей используются пластиковые стяжки или металлические фиксаторы - они легко защелкиваются в ячейках лотка. Монтаж не требует сварки или сложных инструментов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - класс климатического исполнения УХЛ, что гарантирует работу в температурном диапазоне от −40C до +40C при относительной влажности до 80%. Огнестойкость подтверждена тестами на самозатухание. Нет опасных выбросов при повышении температуры.

Преимущества

• Минимальный вес - снижает нагрузку на крепления и ускоряет монтаж
• Открытая решётчатая конструкция - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Доступ к кабелям без демонтажа - удобство обслуживания и модификации трассы
• Высокая механическая прочность при малой массе - благодаря сварным соединениям проволоки
• Устойчивость к коррозии - гальваническое цинкование защищает сталь даже при микроповреждениях

Ограничения применения

• Не рекомендуется для установки на улице - цинковое покрытие не рассчитано на постоянную влажность, осадки или солевой туман
• Не подходит для агрессивных сред: химические производства, бассейны, канализационные камеры
• Ограниченная несущая способность - не использовать для тяжелых пучков кабелей более 15–20 кг/м
• Не предназначается для прямого контакта с открытыми источниками тепла выше 100C

Примеры использования

• Прокладка кабелей управления в цехах с автоматизированными станками
• Трассировка сетей Ethernet и видеонаблюдения в офисных зданиях
• Распределение питания для светильников в торговых центрах
• Кабельные трассы в серверных комнатах - благодаря вентиляции снижается риск перегрева оборудования
• Обновление старых кабельных систем - лоток легко заменяет массивные короба

Практические советы

• При планировании трассы учтите посадочный диаметр - максимальный внешний диаметр кабелей в одном лотке не должен превышать 70–80% от полезного сечения (3264 мм2)
• Для длинных пролетов (>5 м) используйте опорные кронштейны с шагом не более 2,5 м
• При необходимости удлинения - всегда применяйте оригинальные соединители BVS или PSK; самодельные стыки нарушают целостность системы
• Проверьте перед монтажом наличие деформаций - изгиб проволоки может снизить несущую способность
• Храните лоток в сухом месте - длительное воздействие влаги даже на оцинкованную поверхность может вызвать белые пятна (цветение цинка)
