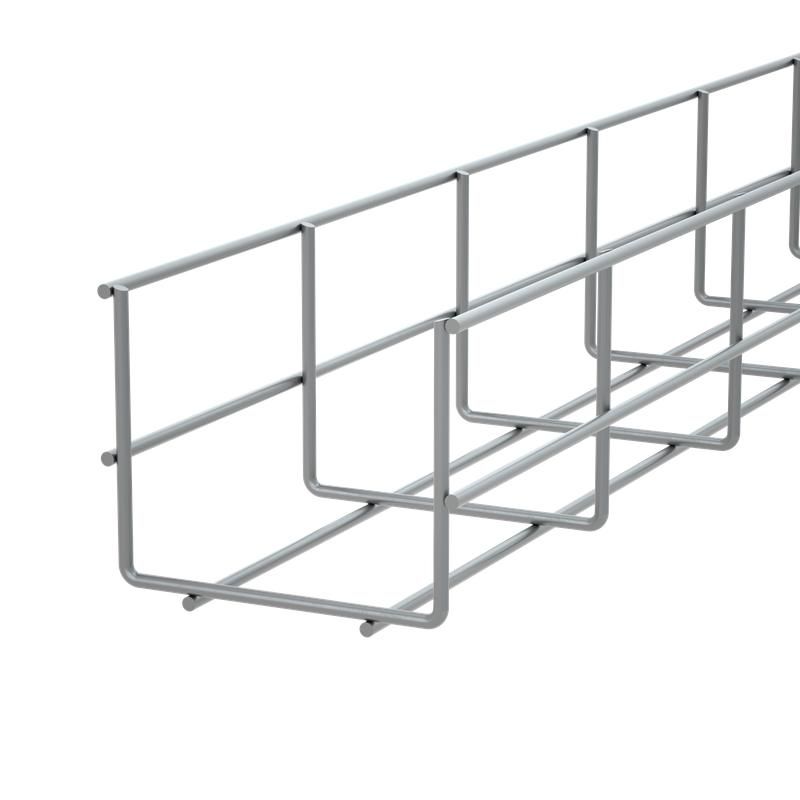

Проволочный лоток 80х100 L3000 мм | PL80-100-3000 КМ-Профиль LO26662

Проволочный лоток КМ-Профиль 80х100 L3000 мм изготовлен из оцинкованной стали и предназначен для прокладки кабельных трасс в помещениях. Благодаря открытой решётчатой конструкции и минимальному весу, он легко монтируется и обеспечивает хорошую вентиляцию кабелей. Артикул lo26662 соответствует требованиям ГОСТ 15150-69 для работы в сухих и слабоагрессивных средах.

Назначение и область применения

Проволочный лоток КМ-Профиль используется для укладки силовых, контрольных и слаботочных кабелей внутри зданий. Подходит для промышленных объектов, офисов, жилых комплексов, телекоммуникационных узлов и других помещений с контролируемым микроклиматом. Не рекомендуется для наружной установки, в сырых, химически активных или взрывоопасных зонах.

Технические характеристики

• Размеры: ширина 100 мм, высота 80 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Диаметр проволоки: 4 мм
• Полезное сечение: 6139 мм2
• Защитное покрытие: гальваническое цинкование
• Цвет: серый
• Огнестойкость: да (не распространяет горение)
• Исполнение: без встроенного соединительного элемента

Совместимость и монтаж

Лоток не имеет встроенных креплений - для сборки трассы требуется использовать внешние соединители. Совместим с:

• Безвинтовым соединителем BVS
• Специальным соединительным комплектом PSK
• Перфорированным соединителем PSP + фиксатором SK20

Крепление к стене или потолку осуществляется через кронштейны или подвесы. Установка возможна на вертикальных и горизонтальных участках. Для поворотов и ответвлений применяются угловые и переходные элементы той же серии.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу исполнения УХЛ и рассчитано на работу в условиях умеренного климата. Материал не выделяет токсичных веществ при нагреве. Огнестойкость обеспечивается за счёт металлической основы - лоток не поддерживает горение и сохраняет целостность при температуре до 800 C.

Преимущества

• Минимальный вес - снижает нагрузку на крепления и ускоряет монтаж
• Открытая конструкция - обеспечивает естественный теплообмен и доступ к кабелям
• Устойчивость к коррозии - благодаря гальваническому цинкованию
• Высокая прочность - сварная сетка из проволоки 4 мм выдерживает механические нагрузки
• Экономия на аксессуарах - минимум деталей для сборки трассы

Ограничения применения

• Не предназначена для наружной прокладки - цинковое покрытие недостаточно для защиты от осадков и ультрафиолета
• Не подходит для агрессивных сред: химических цехов, водоочистных сооружений, морских портов
• Не рекомендуется для кабелей с большим радиусом изгиба - малая высота лотка ограничивает свободное перемещение крупных жил
• Требуются дополнительные соединители - отсутствие встроенного крепления увеличивает время сборки

Примеры использования

• Прокладка кабелей управления на заводах и производственных линиях
• Распределение слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Обустройство кабельных трасс в жилых домах и административных корпусах
• Монтаж кабелей в распределительных щитовых и технологических коридорах

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка зависит от шага опор - для длинных пролётов используйте подвесы каждые 1–1,5 метра
• Для удобства прокладки кабелей выбирайте лотки с шириной не менее 100 мм - так проще уложить несколько групп кабелей без перегрузки
• Проверьте совместимость соединителей перед заказом - KМ-Профиль работает только с указанными типами BVS, PSK, PSP+SK20
• При необходимости резки - используйте болгарку с диском по металлу; после резки обработайте кромки для исключения острых краёв
• Не допускайте контакта с медными трубопроводами - возможна электрохимическая коррозия цинка
