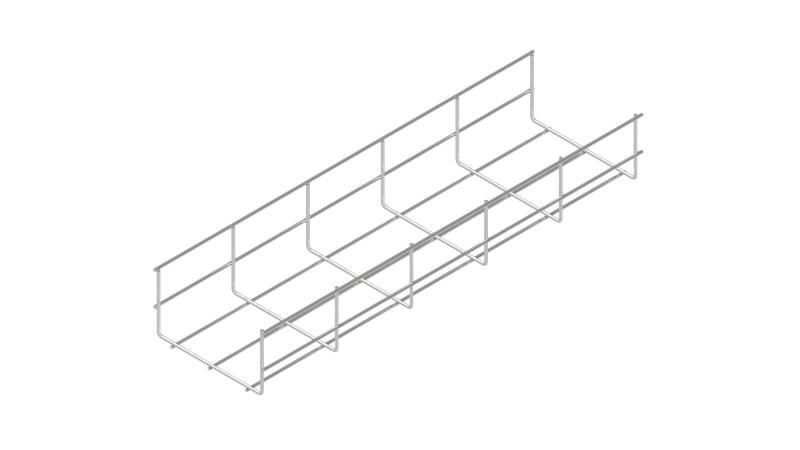

Лоток проволочный 150х85 L3000 сталь 5мм PL85-150-5-3000 оцинк. КМ LO20488 КМ-Профиль

Проволочный лоток КМ-Профиль с габаритами 85×150 мм и длиной 3 метра изготовлен из оцинкованной стали и предназначен для прокладки кабельных трасс в помещениях. Благодаря открытой U-образной конструкции и минимальному весу, он легко монтируется и обеспечивает хорошую вентиляцию кабелей. Артикул lo20488 соответствует требованиям промышленного и гражданского строительства.

Назначение и область применения

Проволочный лоток КМ-Профиль используется для укладки силовых, контрольных и слаботочных кабелей внутри зданий. Подходит для офисов, заводов, жилых комплексов, трансформаторных подстанций и других объектов с сухим или слабоагрессивным климатом. Не рекомендуется для наружной установки, в сырых помещениях или агрессивных средах (например, химических цехах).

Технические характеристики

• Размеры: ширина 150 мм, высота 85 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Закрытие: U-образный профиль из сваренных прутков
• Диаметр проволоки: 5 мм
• Полезное сечение: 9862 мм2 - достаточное для прокладки до 15–20 кабелей среднего сечения
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях внутренней установки
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Лоток совместим с фиксирующими элементами от того же производителя:

• Безвинтовой соединитель BVS - для быстрого стыкования участков без инструментов
• Соединительный комплект PSK - для надёжного соединения с угловыми переходами
• Перфорированный соединитель PSP + крепёж SK20 - для сборки с кронштейнами и креплениями к стенам/потолкам

Установка осуществляется на крепёжные элементы через отверстия в боковых стенках. Максимальный шаг крепления - 1,5 м. Для длинных трасс рекомендуется использовать компенсационные участки при температурных перепадах более 20 C.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу исполнения УХЛ - предназначено для работы в закрытых помещениях с контролируемой влажностью. Огнестойкость подтверждает безопасность при возгорании смежных систем. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлическими конструкциями.

Преимущества

• Минимальный вес - удобен для транспортировки и одиночного монтажа
• Открытая решётчатая конструкция - обеспечивает естественный теплообмен, снижает нагрев кабелей
• Высокая прочность на изгиб благодаря сварной сетке из 5-мм прутков
• Не требует большого числа аксессуаров - экономия времени и стоимости системы
• Легко модифицируется: можно резать болгаркой, просверливать отверстия под крепление

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - цинковое покрытие недостаточно для защиты от конденсата и осадков
• Не подходит для агрессивных сред: пары кислот, щелочей, солевых растворов - вызывают быстрое разрушение покрытия
• Ограниченная нагрузка: максимальный вес кабелей - до 15 кг/м; превышение может деформировать профиль
• Не является герметичной конструкцией - не подходит для защиты от пыли IP54+ или воды

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Распределение слаботочных линий (LAN, CCTV, сигнализация) в административных зданиях
• Обустройство кабельных трасс в серверных комнатах с активным воздушным охлаждением
• Подключение оборудования в цехах с постоянными вибрациями - гибкая конструкция не передаёт механический стресс

Практические советы

• При заказе нескольких лотков проверьте одинаковость партии - цвет и толщина покрытия могут отличаться
• Для кабелей с большим внешним диаметром используйте лоток с запасом по сечению - не забивайте его полностью
• При монтаже на потолок используйте анкерные крепления, а не саморезы - нагрузка распределяется равномернее
• Не допускайте перегиба лотка под острым углом - это повреждает сварные точки
• Проверяйте посадочный диаметр крепёжных элементов - они должны точно подходить к 5-мм проволоке
