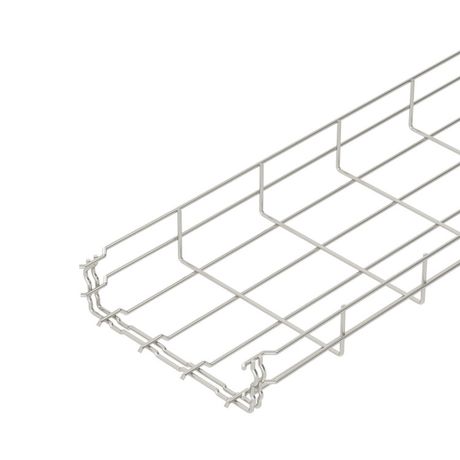

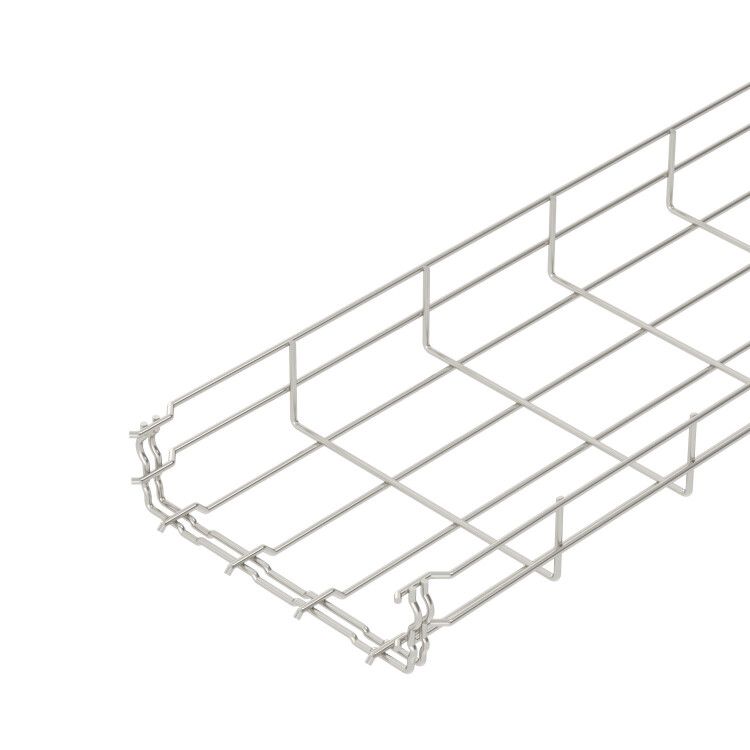

Проволочный лоток 55x200x3000 (GRM 55 200 A2) | 6001076 OBO Bettermann GRM 200VA4301

Проволочный лоток GRM 55 200 VA4301 от OBO BETTERMANN - это прочный, коррозионностойкий кабельный лоток из нержавеющей стали, предназначенный для прокладки слаботочных и силовых кабелей в агрессивных условиях. Благодаря U-образному профилю и безвинтовому соединению, он легко монтируется и выдерживает длительную эксплуатацию даже при высокой влажности и перепадах температур.

Назначение и область применения

Проволочный лоток GRM 55 200 VA4301 используется для прокладки кабелей там, где важна устойчивость к коррозии, химическим воздействиям и повышенной влажности. Подходит для установки в помещениях с постоянным образованием конденсата, на производствах с агрессивной средой, в пищевой, фармацевтической и химической промышленности, а также на открытых площадках. Лоток рассчитан на легкие нагрузки - до 25 кг/м, что делает его идеальным для слаботочных систем: сигнализации, связи, автоматизации, контроля доступа, освещения и управления оборудованием.

Технические характеристики

• Размеры: 55×200×3000 мм (высота × ширина × длина)
• Материал: нержавеющая сталь 304 (российский аналог 08Х18Н10)
• Форма профиля: U-образная
• Полезное сечение: 8700 мм2
• Диаметр проволоки: 3,9 мм
• Покрытие: без покрытия - естественный цвет металла
• Тип соединения: безвинтовое - за счет жесткой формы профиля и точного изготовления
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Температурный диапазон: от –70 C до +45 C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 95 лет при правильной эксплуатации

Совместимость и монтаж

Проволочный лоток GRM 55 200 VA4301 совместим с другими элементами системы OBO BETTERMANN того же типа. Соединение происходит безвинтовым способом - детали плотно заходят друг в друга благодаря точному профилю, что исключает необходимость в болтах, гайках или инструменте. Монтаж выполняется на кронштейны или крепежные планки. Учитывают посадочные размеры: ширина лотка 200 мм требует соответствующего шага опор. Кабели укладываются сверху - проволочная решётка обеспечивает свободный доступ и вентиляцию. Не рекомендуется использовать для тяжелых силовых кабелей массой более 25 кг/м.

Безопасность и стандарты

• Изготовлен в соответствии с ГОСТ Р 52868-2007
• Соответствует требованиям к огнестойкости и механической прочности
• Эксплуатируется в зонах с классификацией по климатическому исполнению УХЛ-1
• Подтверждена виброустойчивость по ГОСТ Р 17516.1-90

Преимущества

• Высокая коррозионная стойкость - материал не ржавеет, не нуждается в окраске
• Долгий срок службы - до 95 лет, особенно в условиях влажности и химических паров
• Простой и быстрый монтаж - безвинтовые соединения экономят время и снижают риск ошибок
• Не поддерживают горение - безопасны в местах с возможностью возгорания
• Открытая конструкция - позволяет легко контролировать состояние кабелей и проводить обслуживание

Ограничения применения

• Не предназначен для механических нагрузок выше 25 кг/м - не подходит для массивных силовых кабелей или тяжелых трубопроводов
• Не имеет защиты от внешних ударов - не следует применять в зонах с риском повреждения транспортом или оборудованием
• Без покрытия - поверхность может царапаться при небрежном обращении; не рекомендовано использование в средах с абразивной пылью
• Требует надежного крепления - при больших пролетах между опорами возможен прогиб

Примеры использования

• Прокладка кабелей в холодильных камерах и мясоперерабатывающих цехах
• Системы автоматизации на химических заводах с агрессивными парами
• Кабельные трассы в медицинских учреждениях с частой дезинфекцией
• Наружные маршруты в регионах с суровым климатом (Сибирь, Дальний Восток)
• Обвязка оборудования в пищевых производствах, где требуется частая мойка

Практические советы

• Перед монтажом проверьте, чтобы все участки лотка были одного типа - смешивать модели с разной толщиной проволоки нельзя
• При длинных трассах используйте компенсационные участки - металл расширяется при температурных колебаниях
• Для крепления применяйте только подходящие кронштейны OBO BETTERMANN - они обеспечивают равномерную нагрузку
• Не допускайте перегрузки - максимальная нагрузка 25 кг/м - это суммарный вес всех кабелей на метре длины
• При необходимости резки - используйте ножницы по металлу, не допуская деформации кромок
• Храните в сухом месте - хотя сталь нержавеющая, грязь и влага могут оставить следы на поверхности
