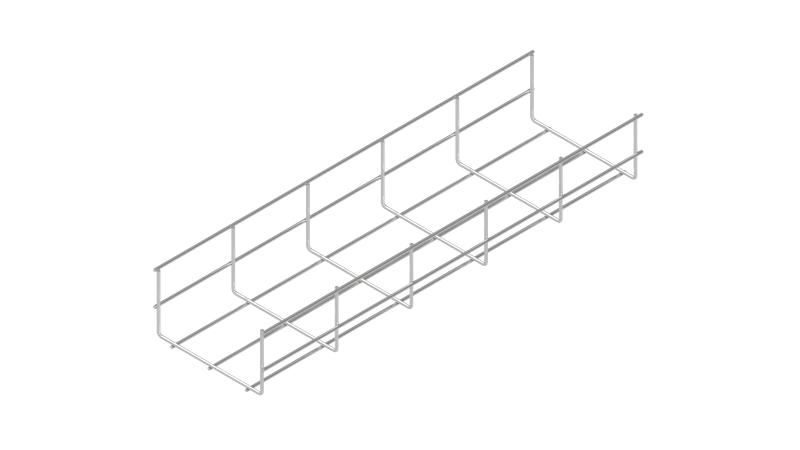

Проволочный лоток 80х200 L3000 мм | PL80-200-3000 КМ-Профиль LO26664

Проволочный лоток 80х200 мм L3000 оцинкованная сталь КМ-Профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простоту монтажа и долговечность в сухих условиях. Артикул lo26664 соответствует сериям КМ-Профиль, предназначенным для внутренних кабельных трасс.

Назначение и область применения

Проволочный лоток 80х200 мм L3000 оцинкованная сталь КМ-Профиль используется для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, лабораторий и других зон с контролируемым микроклиматом. Не применяется на улице, в сырых или химически агрессивных средах.

Технические характеристики

• Размеры: ширина 200 мм, высота 80 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Защитное покрытие: гальваническое цинкование - равномерный слой, устойчивый к коррозии в сухих условиях
• Форма профиля: U-образная - открывает доступ к кабелям, упрощает укладку и обслуживание
• Диаметр проволоки: 4 мм - обеспечивает достаточную жесткость при минимальном весе
• Полезное сечение: 13 379 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение нормированных интервалов согласно требованиям к кабельным трассам
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски

Совместимость и монтаж

Лоток совместим с фиксирующими элементами от КМ-Профиль:

• Безвинтовой соединитель BVS - быстрое соединение без инструментов
• Соединительный комплект PSK - надежное стыковое соединение с герметизацией
• Перфорированный соединитель PSP + крепление SK20 - универсальный вариант для нагрузок и точек крепления

Установка осуществляется на кронштейны, подвесы или к стенам/потолкам через отверстия в боковых стенках. Максимальный шаг опор - до 1,5 м при заполнении на 70% сечения. Для вертикальных участков рекомендуется использовать дополнительные фиксаторы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 (климатическое исполнение УХЛ) и требованиям к огнестойкости кабельных трасс. Цинковое покрытие защищает от электрохимической коррозии в рамках допустимой среды. Наличие огнестойкости подтверждает соответствие нормам пожарной безопасности для внутренней прокладки.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции и ускоряет транспортировку
• Естественная вентиляция - предотвращает перегрев кабелей без дополнительных мер
• Простота модификации - легко режется болгаркой, не требует специнструмента
• Доступ к кабелям - открыта вся верхняя часть, удобно для проверки и замены
• Высокая степень защиты от коррозии - благодаря гальваническому цинкованию

Ограничения применения

• Не предназначена для наружной установки - цинк разрушается под действием осадков и солевых частиц
• Не подходит для агрессивных сред - пары кислот, щелочей, солей, химических выбросов повредят покрытие
• Ограниченная механическая прочность - не выдерживает ударные нагрузки, давление тяжелых предметов
• Запрещено применение в помещениях с постоянной влажностью выше 80%

Примеры использования

• Прокладка кабелей управления в цехах с автоматизированными станками
• Трассировка сигнальных и сетевых кабелей в серверных комнатах
• Обустройство кабельных каналов в административных зданиях
• Подключение оборудования в медицинских учреждениях (без контакта с жидкостями)

Практические советы

• При расчете вместимости учитывайте, что 70% полезного сечения - оптимальная нагрузка; более плотная укладка вызывает перегрев
• Для длинных трасс (>10 м) используйте компенсационные участки - температурные расширения могут деформировать лоток
• Проверьте посадочный диаметр крепежа - отверстия рассчитаны под стандартные болты M6–M8
• При необходимости резки - используйте диск по металлу с малым зубом, чтобы не деформировать край
• Не используйте лоток как несущую конструкцию - он не предназначен для подвешивания тяжелых устройств
