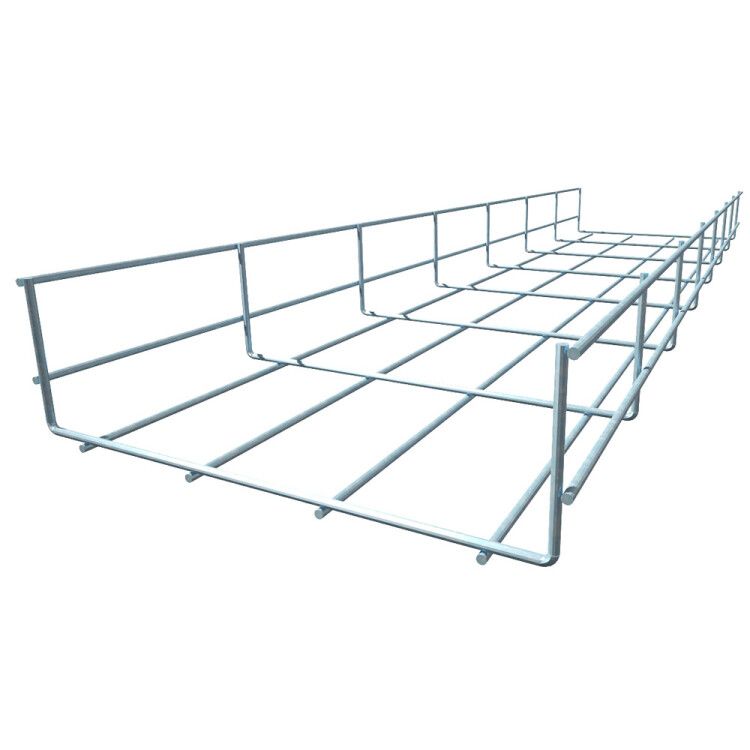

Проволочный лоток 60х200 L3000 мм INOX304 - PL60-200-3000 КМ-Профиль PL60*200 INOX LO8139

Лоток проволочный 200х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль - lightweight-элемент для прокладки кабельных трасс в помещениях с повышенными требованиями к вентиляции и коррозионной стойкости. Несмотря на указание в описании нержавеющей стали AISI304, данный экземпляр изготовлен из оцинкованной стали, что определяет его применение в условиях с умеренной агрессивностью. Артикулы pl60-200-3000 и lo0662 соответствуют этой модели.

Назначение и область применения

Лоток проволочный 200х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для промышленных цехов, офисных помещений, жилых комплексов, лабораторий и других объектов, где важна открытая вентиляция кабельной трассы. Благодаря решётчатой конструкции снижается риск перегрева кабелей, особенно при плотной укладке. Не рекомендуется для наружной установки без защиты от осадков и прямого воздействия УФ-излучения.

Технические характеристики

• Габариты: ширина 200 мм, высота 60 мм, длина 3000 мм
• Материал: оцинкованная сталь толщиной 4 мм
• Полезное сечение: 9683 мм2 - площадь свободного прохода для кабелей
• Защитное покрытие: горячеоцинкованное - защищает от коррозии в сухих и умеренно влажных средах
• Огнестойкость: да - выдерживает воздействие открытого пламени до предела нормируемой нагрузки
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает эксплуатацию в закрытых помещениях с контролируемым микроклиматом, включая холодные и влажные зоны
• Цвет: серый - матовая поверхность после гальванизации

Совместимость и монтаж

Лоток проволочный 200х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль собирается в линейные участки без сварки. Для соединения используются:

• Безвинтовые соединители BVS - быстрый монтаж, надёжный контакт
• Специальный комплект PSK - для прямого стыка с фиксацией
• Перфорированный соединитель PSP + крепёж SK20 - для угловых и ответвлённых участков

Крепление к стенам или потолкам осуществляется через кронштейны с шагом не более 1,5 метра. Максимальная нагрузка - до 15 кг/м при равномерном распределении веса кабелей. Диаметр проволоки 4 мм позволяет легко фиксировать кабели хомутиками или пластиковыми стяжками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается тестированием на соответствие нормам пожарной безопасности для внутренних кабельных трасс. Отсутствует информация о сертификатах RoHS или CE - проверьте наличие документов у поставщика при заказе.

Преимущества

• Минимальный вес - удобен для транспортировки и одиночного монтажа
• Высокая воздухопроницаемость - исключает перегрев кабелей даже при большой плотности укладки
• Простота сборки - не требуется сварка, все соединения выполняются без инструментов
• Долговечность покрытия - оцинковка обеспечивает срок службы до 15 лет в сухих и умеренно влажных помещениях
• Легкий доступ к кабелям - обслуживание и модификация трассы возможны без демонтажа

Ограничения применения

• Не предназначена для наружной установки - цинк подвержен коррозии при постоянном контакте с водой и солями
• Не подходит для агрессивных сред: кислот, щелочей, морского воздуха - здесь нужна нержавеющая сталь, хотя в описании указано её использование, фактически материал - оцинкованная сталь
• Недопустимо механическое воздействие: удары, давление, перегрузка - проволока деформируется
• Запрещено использовать в местах с частыми вибрациями без дополнительной амортизации

Примеры использования

• Прокладка кабелей управления в цехах пищевых производств
• Трассировка сигнальных и сетевых кабелей в больницах и лабораториях
• Обустройство кабельных каналов в административных зданиях и торговых центрах
• Системы автоматизации на конвейерах и станках с частым доступом к проводке

Практические советы

• При выборе длины учтите, что каждый лоток имеет точную длину 3000 мм - не режется болгаркой, так как повреждается цинковое покрытие
• Для длинных трасс используйте компенсационные переходники и избегайте резких поворотов - проволочная конструкция менее гибкая, чем гибкие кабельные лотки
• Проверяйте совпадение артикула: pl60-200-3000 и lo0662 - это один и тот же продукт; другие артикулы могут относиться к версиям из нержавеющей стали
• При укладке кабелей не заполняйте сечение выше 60–70%, чтобы сохранить эффективную вентиляцию
• При необходимости замены части лотка - можно менять отдельные секции без демонтажа всей трассы
