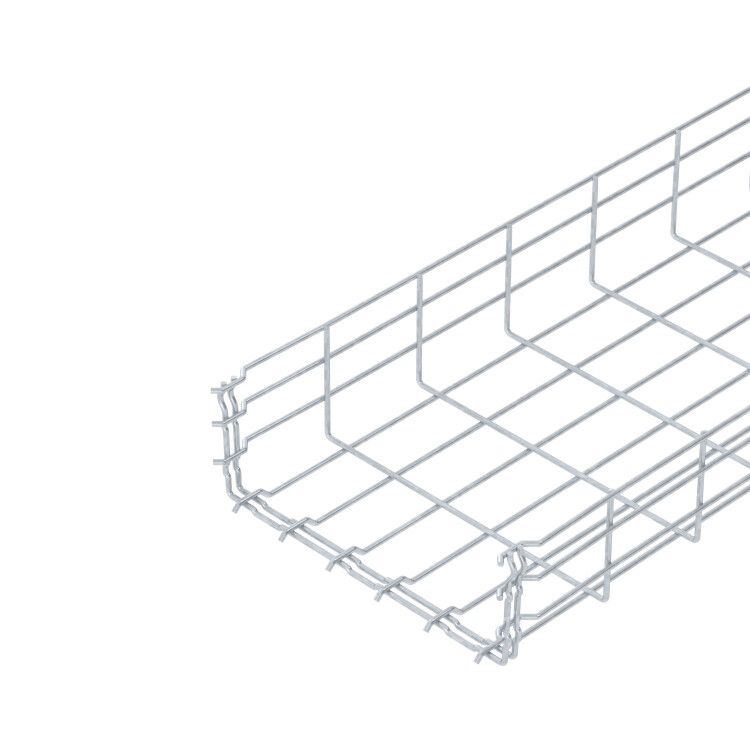

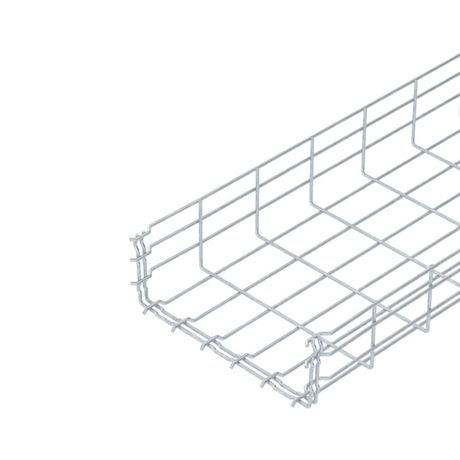

Проволочный лоток 105x300x3000 (GRM 105 300 FT) | 6002437 OBO Bettermann

Проволочный лоток 105x300x3000 мм горячий цинк от OBO BETTERMANN - это прочный и долговечный кабельный лоток из оцинкованной стали с безвинтовым соединением, предназначенный для прокладки слаботочных и силовых кабелей в производственных и агрессивных средах. Артикул GRM 105 300 FT соответствует требованиям ГОСТ и рассчитан на длительную эксплуатацию.

Назначение и область применения

Проволочный лоток 105x300x3000 мм горячий цинк используется для прокладки кабелей в условиях, где важна устойчивость к коррозии и механическая надёжность. Подходит для установки внутри помещений: на заводах, в цехах, распределительных пунктах, химических объектах и зонах с повышенной влажностью. Также применяется в прибрежных районах с низкой солевой нагрузкой. Лоток предназначен для легких нагрузок - до 160 кг/м.

Технические характеристики

• Размеры: ширина 105 мм, высота 300 мм, длина 3000 мм
• Полезное сечение: 26 800 мм2 - позволяет прокладывать значительное количество кабелей
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Диаметр проволоки: 4,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Цвет: естественный (матовый серебристый после цинкования)
• Температурный режим: от –70C до +45C (класс УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает вибрацию на оборудовании
• Тип соединения: безвинтовое - быстрый монтаж без дополнительных крепежей
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Проволочный лоток 105x300x3000 мм горячий цинk имеет встроенный соединитель, что исключает необходимость в отдельных фитингах для стыковки. Монтируется на кронштейны, подвесы или крепится к стенам и потолкам с помощью болтовых систем. Соединение между секциями происходит путём защёлкивания - достаточно совместить замки и плотно прижать. Не требует сварки, резки или специальных инструментов. Совместим с другими элементами серии GRM от OBO BETTERMANN.

Безопасность и стандарты

• Произведён согласно ГОСТ Р 52868-2007 (для проволочных лотков)
• Цинкование соответствует ГОСТ Р 9.307-89
• Устойчивость к вибрации проверена по ГОСТ Р 17516.1-90
• Температурный класс УХЛ-1 подтверждает работу в суровых климатических условиях

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при повреждении поверхности
• Легкий вес снижает нагрузку на крепления и ускоряет монтаж
• Безвинтовое соединение экономит время при сборке и не требует дополнительного крепежа
• Широкий диапазон рабочих температур делает лоток пригодным для холодных и теплых помещений
• Долгий срок службы - до 30 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не рекомендован для прямого контакта с агрессивными химикатами (концентрированные кислоты, щелочи)
• Не подходит для внешней установки в зонах с высокой солевой нагрузкой (морской воздух, побережья с активной эрозией)
• Максимальная нагрузка - 160 кг/м; превышение может вызвать деформацию профиля
• Не предназначен для прокладки кабелей с высокой температурой выше +45C в течение длительного времени

Примеры использования

• Прокладка сигнальных и управляющих кабелей на автоматизированных линиях производства
• Инженерные сети в пищевых цехах с частой мойкой оборудования
• Кабельные трассы в лабораториях и медицинских учреждениях
• Электроснабжение насосных станций и вентиляционных систем

Практические советы

• Перед монтажом проверьте, чтобы внутренняя высота лотка (300 мм) позволяла свободно размещать все кабели с запасом на изгибы
• При использовании в местах с возможным попаданием воды - обеспечьте уклон трассы для стока
• Для длинных участков используйте компенсационные переходники, особенно при перепадах температур
• Артикул GRM 105 300 FT совместим с фитингами и опорами этой же серии - не смешивайте с аналогами других производителей
• При необходимости резки - используйте ножницы по металлу, не допускайте перегрева материала
