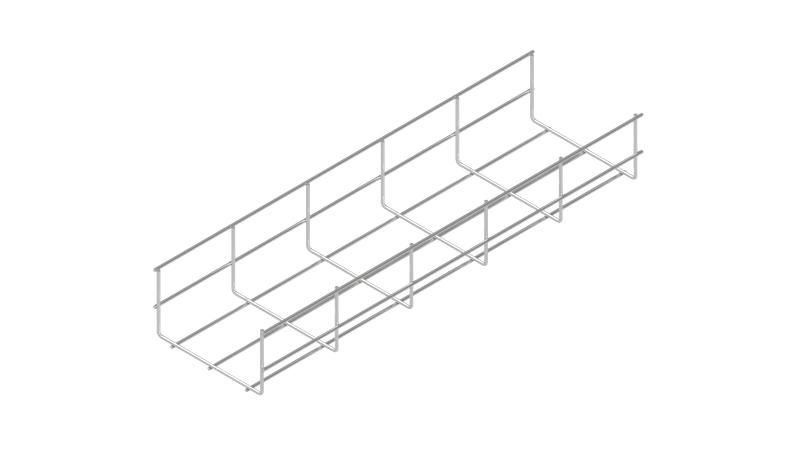

Проволочный лоток 80х300 L3000 мм | PL80-300-3000 КМ-Профиль LO26665

Проволочный лоток КМ-Профиль 80х300 L3000 мм изготовлен из оцинкованной стали и предназначен для прокладки кабельных трасс внутри зданий. Благодаря открытой U-образной конструкции и естественной вентиляции, он идеально подходит для сухих и умеренно агрессивных сред, где важны лёгкость, доступность и простота монтажа.

Назначение и область применения

Проволочный лоток КМ-Профиль 80х300 L3000 мм используется для прокладки силовых, контрольных и слаботочных кабелей в помещениях промышленных, коммерческих и жилых объектов. Подходит для кабельных трасс в цехах, офисах, серверных, телекоммуникационных шкафах и на этажных распределительных щитах. Не рекомендуется для наружной установки, влажных помещений или агрессивных сред с повышенным уровнем химических паров.

Технические характеристики

• Размеры: ширина 300 мм, высота 80 мм, длина 3000 мм
• Материал: оцинкованная сталь (гальваническое цинкование по методу Сендзимира)
• Диаметр проволоки: 4 мм
• Форма профиля: U-образная
• Полезное сечение: 20 619 мм2
• Цвет: серый
• Огнестойкость: да (не распространяет горение, соответствует требованиям пожарной безопасности)

Совместимость и монтаж

Лоток легко крепится к стенам, потолкам и конструкциям с помощью стандартных кронштейнов и подвесов. Для соединения секций используются следующие аксессуары:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с фиксацией
• Перфорированный соединитель PSP + крепёж SK20 - универсальное решение для нагрузок и выравнивания

Установка возможна как горизонтально, так и вертикально. Кабели фиксируются вручную - нет необходимости в дополнительных зажимах. Учитывайте посадочную ширину 300 мм при выборе крепёжных элементов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу умеренного климатического исполнения. Материал устойчив к коррозии благодаря гальваническому цинкованию. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Цинковое покрытие защищает от электрохимической коррозии, но не предназначено для постоянного контакта с водой или агрессивными жидкостями.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Открытая решётчатая форма обеспечивает естественный теплообмен и вентиляцию кабелей
• Простой монтаж - не требуется сварка или сложные инструменты
• Доступ к кабелям в любое время - удобство обслуживания и модификации трассы
• Высокая механическая прочность при малом расходе материала

Ограничения применения

• Не применяется во влажных, сырых и подземных помещениях (бассейны, канализационные камеры, подвалы с высокой влажностью)
• Не рекомендуется для внешних трасс - цинковое покрытие не рассчитано на длительное воздействие осадков и УФ-излучения
• Не подходит для агрессивных сред: химические производства, кислотные/щелочные цеха, морские порты
• Ограниченная несущая способность - не использовать для тяжёлых пакетов кабелей массой более 15–20 кг/м

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Распределение сетей Ethernet и телефонии в офисных зданиях
• Кабельные трассы в серверных и телекоммуникационных шкафах
• Подключение оборудования в торговых центрах и больницах
• Обустройство внутренней электропроводки в новых жилых комплексах

Практические советы

• При прокладке длинных участков используйте соединители BVS или PSK - они исключают люфт и обеспечивают целостность трассы
• Для кабелей большего диаметра проверьте соответствие полезному сечению 20 619 мм2 - не перегружайте лоток
• При монтаже на металлические конструкции соблюдайте электрическую связь - лоток можно заземлить через крепления
• Не допускайте перегиба лотка под углом менее 90° - это может повредить проволочные элементы
• Проверяйте наличие деформаций перед установкой - даже небольшие изгибы влияют на плотность соединения
