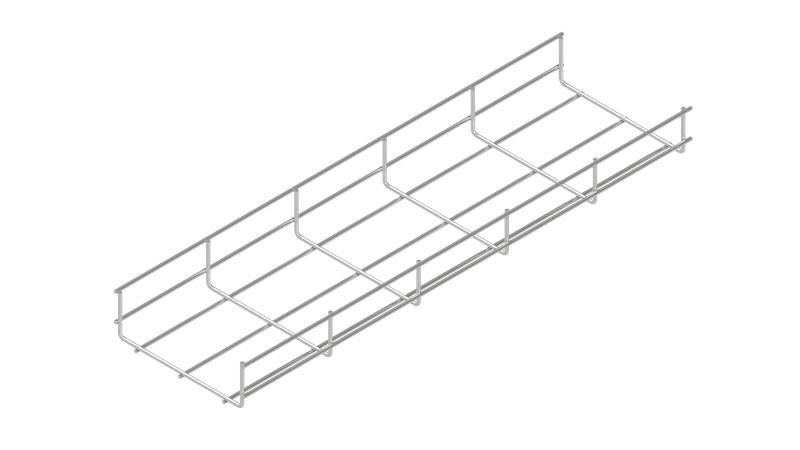

Лоток проволочный PL50-400-3000 50х400 мм, L3000 мм Система КМ LO26659

Проволочный лоток КМ-Профиль 50х400 L3000 мм изготовлен из оцинкованной стали и предназначен для прокладки кабельных трасс в помещениях. Благодаря открытой решётчатой конструкции и минимальному весу, он легко монтируется и обеспечивает хорошую вентиляцию кабелей. Артикул lo26659 соответствует требованиям ГОСТ 15150-69 для работы в сухих и слабоагрессивных средах.

Назначение и область применения

Проволочный лоток КМ-Профиль используется для укладки силовых, контрольных и слаботочных кабелей внутри зданий. Подходит для промышленных объектов, офисов, жилых комплексов, телекоммуникационных узлов и других помещений с контролируемым микроклиматом. Не рекомендуется для наружной установки, влажных зон или агрессивных сред (например, химических цехов).

Технические характеристики

• Размеры: ширина 400 мм, высота 50 мм, длина 3000 мм
• Материал: оцинкованная сталь (метод Сендзимира)
• Диаметр проволоки: 4 мм
• Полезное сечение: 16 315 мм2
• Защитное покрытие: гальваническое цинкование
• Цвет: серый
• Огнестойкость: да (не распространяет горение)
• Исполнение: без встроенного соединительного элемента

Совместимость и монтаж

Лоток не имеет встроенных креплений - для сборки трассы требуется использовать внешние соединители. Совместим с:

• Безвинтовым соединителем BVS
• Специальным соединительным комплектом PSK
• Перфорированным соединителем PSP + крепление SK20

Установка осуществляется на кронштейны, подвесы или крепления к стене/потолку. Максимальный шаг опор - до 1,5 м при равномерной нагрузке. Для фиксации кабеля используются пластиковые стяжки или кабельные зажимы - они легко крепятся к проволочным ячейкам.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу устойчивости к климатическим факторам УХЛ3. Обеспечивает огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинковое покрытие защищает от коррозии в условиях нормальной влажности воздуха.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Открытая сетка обеспечивает естественный теплообмен - предотвращает перегрев кабелей
• Простота монтажа - кабели можно уложить и закрепить без демонтажа лотка
• Долговечность - оцинкованная сталь устойчива к механическим повреждениям и коррозии в сухих помещениях
• Экономия на аксессуарах - не требует крышек, боковых планок и сложных креплений

Ограничения применения

• Не применяется во влажных помещениях (бани, подвалы, котельные с постоянной конденсацией)
• Не допускается использование в агрессивных средах - пары кислот, щелочей, солевых растворов
• Не предназначена для наружной прокладки - цинковое покрытие недостаточно для защиты от осадков и УФ
• Не подходит для кабелей с большими радиусами изгиба - жёсткая конструкция не позволяет менять направление без переходных элементов

Примеры использования

• Прокладка кабелей управления на заводах и производственных линиях
• Распределение слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Обустройство кабельных трасс в торговых центрах и медицинских учреждениях
• Подключение оборудования в серверных комнатах с высокой плотностью кабелей

Практические советы

• При проектировании трассы учитывайте посадочный диаметр - внутренняя высота 50 мм ограничивает применение крупногабаритных кабелей с жёсткой оболочкой
• Для длинных участков (>10 м) используйте компенсационные зоны - температурные расширения могут вызвать деформацию
• Заполняйте лоток не более чем на 40–50% от полезного сечения - это сохраняет эффективную вентиляцию
• Проверьте совместимость соединителей перед заказом - KМ-Профиль не включает их в комплект
• При необходимости изменения направления трассы используйте угловые элементы и переходники - прямой лоток нельзя гнуть
