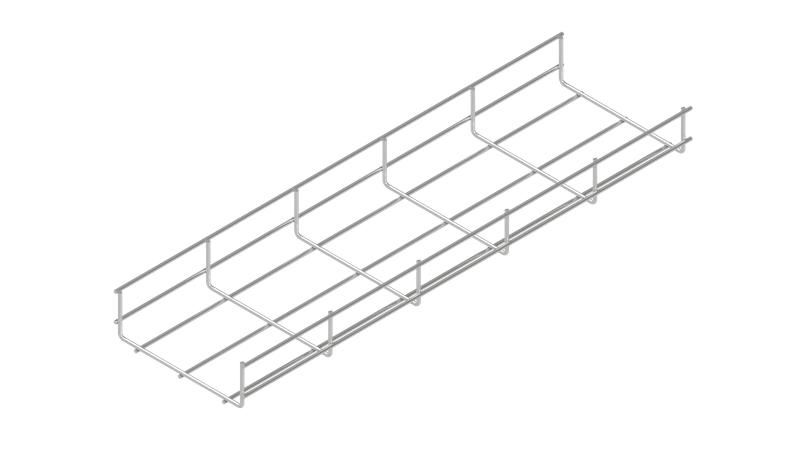

Проволочный лоток 50х400х5,0 L3000 мм | PL50-400-5-3000 КМ-Профиль LO26751

Проволочный лоток КМ-Профиль артикула lo26751 - lightweight-решение для прокладки кабелей внутри зданий. Его открытая конструкция обеспечивает хорошую вентиляцию, а оцинкованная сталь защищает от коррозии в сухих условиях. Подходит для промышленных и жилых объектов.

Назначение и область применения

Проволочный лоток КМ-Профиль lo26751 предназначен для укладки силовых и контрольных кабелей в помещениях. Он идеально подходит для трасс, где важны легкий вес, быстрый монтаж и доступ к кабелям для обслуживания. Чаще всего используется в офисах, производственных цехах, телекоммуникационных шкафах и на этажных распределительных щитах. Не рекомендуется для наружной установки или влажных сред.

Технические характеристики

• Размеры: 50 мм (высота) × 400 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь, изготовленная по технологии Сендзимира
• Диаметр проволоки: 5 мм - прочные продольные и поперечные прутья, сваренные в единую сетчатую конструкцию
• Полезное сечение: 15 384 мм2 - площадь для размещения кабелей без перегрузки
• Защитное покрытие: гальваническое цинкование - равномерный слой цинка, повышающий долговечность
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: без соединительного элемента - требуется докупать аксессуары для сборки трассы

Совместимость и монтаж

Лоток не имеет встроенных креплений - для сборки трассы используются внешние соединители. Совместим с такими компонентами:

• Безвинтовой соединитель BVS - быстрая фиксация без инструментов
• Соединительный комплект PSK - надежное соединение с возможностью регулировки
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных маршрутов

Крепится к стенам, потолкам или конструкциям с помощью хомутов, кронштейнов или подвесов. Учитывайте шаг крепления - не более 1,5 метра для нагрузки до 10 кг/м. Для кабелей большего веса используйте дополнительную опору.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - рассчитано на работу в климатических условиях исполнения УХЛ и Т, то есть в закрытых помещениях с контролируемой температурой и низкой влажностью. Материал не выделяет токсичных веществ при нагреве, что важно для замкнутых пространств.

Преимущества

• Минимальный вес - легко транспортировать и монтировать даже одному человеку
• Открытая решётка - свободный доступ к кабелям, удобство проверки и модификации трассы
• Естественная вентиляция - снижает риск перегрева кабелей, особенно при плотной укладке
• Устойчивость к коррозии - благодаря гальваническому цинкованию срок службы увеличен на 30–50% по сравнению с обычной сталью
• Не требует сложных инструментов - достаточно плоскогубцев и отвертки для сборки

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах - например, в канализационных камерах, бассейнах, на улице
• Не подходит для прокладки кабелей с высокой механической нагрузкой - например, тяжелых силовых кабелей с броней без дополнительной поддержки
• Не предназначена для прямого контакта с химическими жидкостями или паром
• Требует обязательного использования соединителей - сам по себе лоток не образует целую трассу

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Распределение сигнальных линий в серверных комнатах
• Обустройство кабельных трасс в административных зданиях - от этажных щитов к розеткам и освещению
• Сборка временных кабельных путей на стройплощадках с последующим демонтажом

Практические советы

• При проектировании трассы учтите, что максимальная заполненность сечения - 40–50%. Перегрузка затрудняет теплоотвод и усложняет обслуживание.
• Для длинных участков (>10 м) предусмотрите компенсаторы теплового расширения - хотя металл мало деформируется, при больших температурных перепадах возможны усилия на крепления.
• При использовании с другими типами лотков (например, глухими) соблюдайте одинаковый уровень верха - чтобы не было перепадов при переходе.
• Запасайте минимум два соединителя на каждые три лотка - они часто теряются при монтаже.
• Проверьте перед заказом внутреннюю ширину - 400 мм - она должна соответствовать вашему расстоянию между опорными конструкциями.
