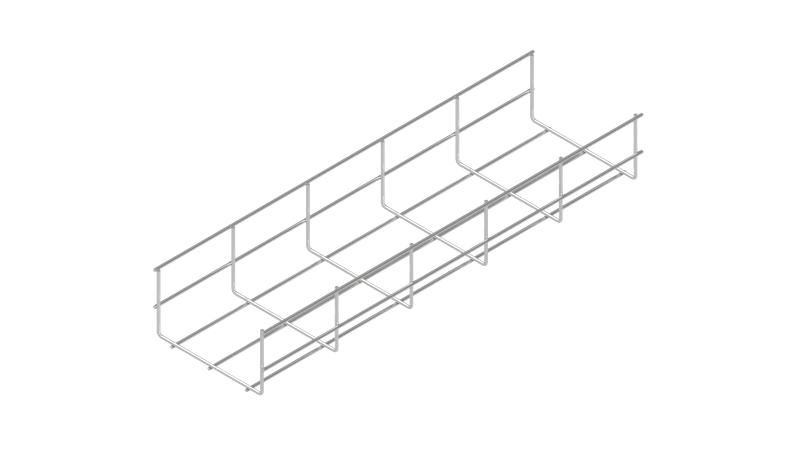

Проволочный лоток 80х400 L3000 мм | PL80-400-3000 КМ-Профиль LO26666

Проволочный лоток КМ-Профиль 80х400 L3000 мм из оцинкованной стали предназначен для прокладки кабельных трасс внутри зданий. Благодаря открытой решётчатой конструкции и гальваническому цинкованию он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию кабелей.

Назначение и область применения

Проволочный лоток КМ-Профиль используется для прокладки силовых, контрольных и слаботочных кабелей в помещениях промышленных, коммерческих и жилых объектов. Подходит для установки на стенах, потолках, в коробах и на опорах. Назначен для работы в сухих и слабоагрессивных средах, соответствует требованиям ГОСТ 15150-69. Не рекомендуется для использования на улице, в сырых помещениях или там, где есть контакт с химически активными веществами.

Технические характеристики

• Размеры: ширина 400 мм, высота 80 мм, длина 3000 мм
• Материал: оцинкованная сталь, изготовленная по технологии Сендзимира
• Диаметр проволоки: 4 мм
• Полезное сечение: 27 859 мм2
• Защитное покрытие: гальваническое цинкование - равномерный слой цинка, защищающий от коррозии
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Исполнение: без встроенного соединительного элемента - требуется внешняя фурнитура для сборки трассы

Совместимость и монтаж

Лоток не имеет встроенных замков или креплений. Для соединения секций используются следующие аксессуары:

• Безвинтовой соединитель BVS - быстрый монтаж без инструментов
• Специальный соединительный комплект PSK - надёжное соединение с возможностью регулировки
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных трасс

Крепится к поверхности с помощью кронштейнов, хомутов или анкеров. Учитывайте посадочную ширину 400 мм при выборе поддерживающих элементов. Максимальная нагрузка зависит от шага крепления - при расстоянии между точками крепления более 1,5 м рекомендуется усиливать конструкцию.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - предназначено для эксплуатации в закрытых помещениях с контролируемой температурой и влажностью. Обеспечивает огнестойкость согласно нормам для кабельных трасс. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Легкий вес - снижает нагрузку на несущие конструкции
• Высокая степень вентиляции - предотвращает перегрев кабелей
• Удобство доступа - можно легко осмотреть, добавить или заменить кабели без демонтажа
• Устойчивость к коррозии благодаря гальваническому цинкованию
• Не требует сложной сборки - минимум деталей и аксессуаров

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - цинковое покрытие недостаточно для агрессивной среды
• Не подходит для участков с постоянным механическим воздействием - например, рядом с движущимся оборудованием
• Не рассчитан на тяжёлые кабельные bundles массой более 15–20 кг/м - при больших нагрузках нужна дополнительная поддержка
• Требует обязательного использования соединителей - сам по себе не образует цельную трассу

Примеры использования

• Прокладка кабелей управления в цехах заводов
• Трассировка сигнальных линий в офисных зданиях
• Обустройство кабельных каналов в серверных и телекоммуникационных шкафах
• Подвесные трассы в административных и медицинских учреждениях

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус составляет 1,5×высота лотка (120 мм)
• Для длинных прямых участков (>10 м) предусмотрите компенсационные зазоры - термическое расширение металла может вызвать деформацию
• При использовании нескольких лотков параллельно соблюдайте интервал не менее 100 мм между ними для удобства обслуживания
• Закупайте соединители заранее - без них лоток невозможно смонтировать
• Проверьте целостность цинкового покрытия перед монтажом - повреждённые места лучше обработать антикоррозийным составом
