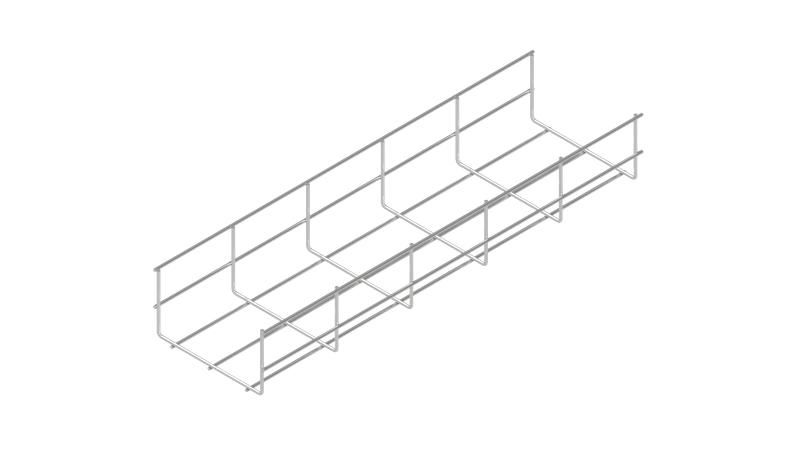

Проволочный лоток 85х400х5,0 L3000 мм | PL85-400-5-3000 КМ-Профиль LO15688

Проволочный лоток КМ-Профиль артикула lo15688 - lightweight-решение для прокладки кабельных трасс внутри зданий. Его открытая конструкция обеспечивает хорошую вентиляцию, а оцинкованная сталь гарантирует долговечность в сухих и умеренно агрессивных условиях.

Назначение и область применения

Проволочный лоток КМ-Профиль lo15688 предназначен для прокладки силовых и контрольных кабелей в помещениях промышленных, коммерческих и жилых объектов. Подходит для использования на участках с невысокой механической нагрузкой и отсутствием постоянного воздействия воды или химических веществ. Особенно эффективен там, где важна быстрая установка, доступ к кабелям и естественный теплообмен.

Технические характеристики

• Размеры: ширина 400 мм, высота 85 мм, длина 3000 мм
• Материал: оцинкованная сталь (технология Сендзимира)
• Диаметр проволоки: 5 мм
• Полезное сечение: 28 712 мм2 - площадь для размещения кабелей без учета толщины проволоки
• Защитное покрытие: гальваническое цинкование - равномерный слой цинка против коррозии
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: без соединительного элемента - требуется дополнительная фурнитура для сборки трассы

Совместимость и монтаж

Лоток не имеет встроенных соединителей - сборка выполняется с использованием внешних компонентов. Для стыковки рекомендуются следующие решения:

• Безвинтовой соединитель BVS - быстрый монтаж без инструментов
• Специальный соединительный комплект PSK - надежное соединение с возможностью регулировки
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных трасс

Крепление лотка к стенам или потолкам осуществляется через кронштейны или подвесы с шагом до 1,5 метра. Учитывайте посадочную ширину 400 мм при расчете свободного пространства. Монтаж допускается только на вертикальных и горизонтальных поверхностях - изгибы и повороты требуют специальных деталей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL и категории размещения 2 - предназначено для работы в закрытых помещениях с контролируемой температурой и влажностью. Огнестойкость подтверждает возможность применения в системах, где важно исключить распространение пламени по кабельным трассам.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции и ускоряет монтаж
• Открытая решётчатая форма - обеспечивает естественное охлаждение кабелей и удобство осмотра
• Устойчивость к коррозии благодаря гальваническому цинкованию - продлевает срок службы в обычных условиях эксплуатации
• Высокая степень совместимости с аксессуарами от КМ-Профиль - легко расширяемая система

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - риск коррозии увеличивается
• Не рассчитан на механические удары или давление - нельзя использовать как проходную дорожку или опору для оборудования
• Запрещена эксплуатация в агрессивных средах: паровые камеры, химические цеха, зоны с частыми мойками
• Требуется обязательное использование соединителей - сам по себе лоток не образует целостную трассу

Примеры использования

• Прокладка кабелей управления на заводах и производственных линиях
• Распределение силовых кабелей в офисных зданиях и торговых центрах
• Обустройство кабельных трасс в серверных и телекоммуникационных шкафах
• Подключение оборудования на этапе модернизации существующих систем - благодаря легкости замены и расширения

Практические советы

• При заказе нескольких лотков проверьте одинаковость партий - цвет и толщина цинкового покрытия могут немного отличаться
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать прогиб
• Не перегружайте лоток - суммарный объем кабелей не должен превышать 60–70% от полезного сечения
• При необходимости изменения направления трассы - всегда используйте заводские углы и переходники, а не изгиб лотка вручную
• Проверяйте соответствие диаметра кабелей и шага ячеек - слишком крупные кабели могут застревать или деформировать сетку
