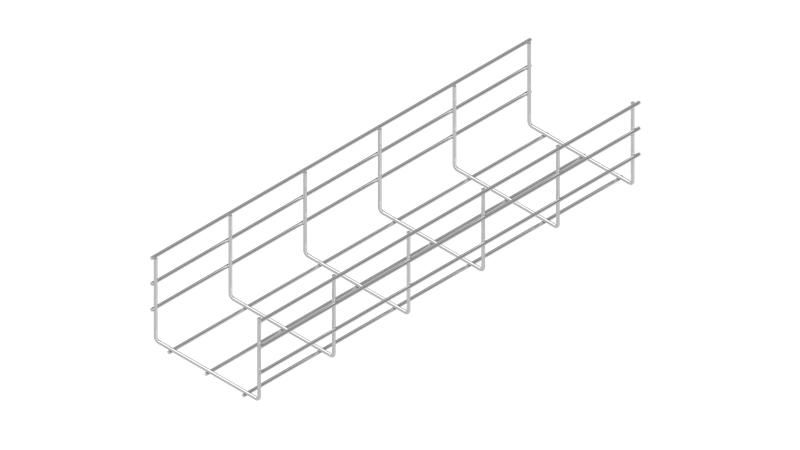

Лоток проволочный PL100-500-5-3000 100x500x5 L3000 Система КМ LO5000

Проволочный лоток 100х500х5,0 L3000 мм оцинкованная сталь от КМ-Профиль - лёгкая и прочная конструкция для прокладки кабелей внутри зданий. Благодаря открытой решётчатой форме и оцинкованной стали, он обеспечивает хорошую вентиляцию, устойчив к коррозии и легко монтируется без лишних деталей.

Назначение и область применения

Проволочный лоток 100х500х5,0 L3000 мм оцинкованная сталь предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, серверных комнат и других закрытых пространств. Используется там, где важны лёгкий вес, доступ к кабелям и естественная циркуляция воздуха.

Технические характеристики

• Размеры: ширина 500 мм, высота 100 мм, длина 3000 мм
• Материал: оцинкованная сталь (по технологии Сендзимира)
• Диаметр проволоки: 5 мм
• Полезное сечение: 43 464 мм2 - площадь для размещения кабелей
• Защитное покрытие: гальваническое цинкование - равномерный слой цинка на поверхности
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без соединительного элемента - требуется отдельно приобрести фитинги

Совместимость и монтаж

Лоток не имеет встроенных соединителей. Для сборки трассы используются следующие аксессуары:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для стыковки с угловыми и переходными элементами
• Перфорированный соединитель PSP + крепёж SK20 - для жёсткого соединения с возможностью регулировки

Крепление к стене или потолку осуществляется через кронштейны или подвесы. Учитывайте посадочную ширину 500 мм при выборе опор. Монтаж выполняется с помощью обычного ручного инструмента - болгарка, плоскогубцы, отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - рассчитано на работу в условиях сухого и слабоагрессивного климата. Огнестойкость подтверждает безопасность при возникновении перегрева кабелей. Цинковое покрытие защищает от электрохимической коррозии, что важно для долговечности системы.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Высокая вентилируемость - предотвращает перегрев кабелей
• Удобство обслуживания - кабели видны и доступны без демонтажа
• Устойчивость к коррозии - благодаря гальваническому цинкованию
• Не требует сложных инструментов для установки

Ограничения применения

• Не рекомендуется для наружной прокладки - цинковое покрытие не выдерживает постоянного воздействия осадков и солевых туманов
• Не подходит для агрессивных сред - химические пары, кислоты, щелочи повредят покрытие
• Не предназначена для механически нагруженных участков - например, под проездом тяжёлой техники
• Требует обязательного использования соединительных элементов - сам по себе лоток не образует замкнутую трассу

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Системы связи и видеонаблюдения в административных зданиях
• Кабельные трассы в серверных и распределительных пунктах
• Электроснабжение лифтов, эскалаторов, автоматических ворот

Практические советы

• Выбирайте длину 3000 мм, если нужна цельная секция - меньше стыков = выше надёжность
• При использовании нескольких лотков в одной трассе - соблюдайте одинаковый шаг крепления (не более 1,5–2 м)
• Для кабелей большого диаметра проверьте заполнение полезного сечения - не превышайте 40–50% от 43 464 мм2
• При необходимости изменения направления - используйте уголки и переходники от того же бренда (КМ-Профиль) для совместимости
• Проверяйте целостность цинкового слоя перед монтажом - повреждённые места можно обработать антикоррозийным составом
