Проволочный лоток 50х500х5,0 L3000 мм | PL50-500-5-3000 КМ-Профиль LO26752

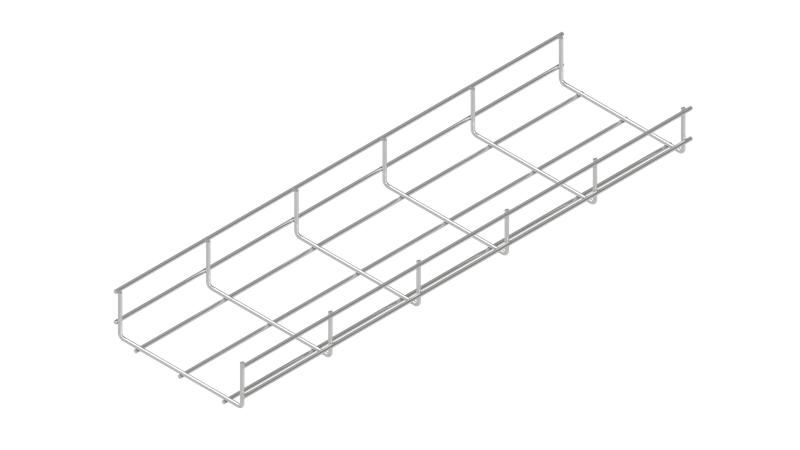

Проволочный лоток КМ-Профиль lo26752 - lightweight-решение для прокладки кабельных трасс внутри зданий. Выполнен из оцинкованной стали с высокой степенью вентиляции, подходит для промышленных и офисных объектов, где важны скорость монтажа и долговечность.

Назначение и область применения

Проволочный лоток КМ-Профиль lo26752 предназначен для укладки силовых и контрольных кабелей в помещениях с сухим или слабоагрессивным климатом. Подходит для использования в цехах, серверных, распределительных пунктах, административных зданиях. Благодаря открытой решётчатой конструкции обеспечивает свободную циркуляцию воздуха, снижает нагрев кабелей и упрощает доступ к проводкам при обслуживании.

Технические характеристики

• Размеры: ширина 500 мм, высота 50 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Защитное покрытие: гальваническое цинкование - равномерный слой, устойчивый к коррозии
• Диаметр проволоки: 5 мм - прочная основа, выдерживающая механические нагрузки
• Полезное сечение: 19 424 мм2 - площадь для размещения кабелей без перегрузки
• Исполнение: без соединительного элемента - требуется внешняя фурнитура для сборки трассы
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - классический цвет оцинкованной стали

Совместимость и монтаж

Лоток не имеет встроенных соединителей - сборка трассы выполняется с использованием внешних компонентов. Для стыковки рекомендуются следующие решения:

• Безвинтовой соединитель BVS - быстрый монтаж без инструментов
• Специальный соединительный комплект PSK - надёжное соединение с возможностью регулировки
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных маршрутов

Крепление к стенам или потолкам осуществляется через хомуты, кронштейны или подвесы с шагом до 1,5 метра. Учитывайте посадочный диаметр - лоток рассчитан на стандартные системы крепления для проволочных лотков шириной 500 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL и категории размещения 2 - предназначено для работы в закрытых помещениях с контролируемой температурой и влажностью. Материал не распространяет пламя, что делает лоток безопасным для использования в зонах с повышенными требованиями к пожарной защите.

Преимущества

• Минимальный вес - легко транспортировать и монтировать даже одному человеку
• Высокая вентилируемость - снижает риск перегрева кабелей, особенно при плотной укладке
• Устойчивость к коррозии - благодаря гальваническому цинкованию срок службы увеличен на 30–50% по сравнению с обычной сталью
• Простота модификации - можно легко резать болгаркой или ножницами по металлу без деформации
• Экономия на аксессуарах - меньше деталей по сравнению с глубокими лотками или коробами

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах - например, в канализационных камерах, на улице или в химических цехах
• Не подходит для прокладки кабелей с очень большим радиусом изгиба - жёсткие многожильные кабели могут повредить сетку при неправильном монтаже
• Требует обязательного использования соединителей - нельзя собирать трассу “встык” без дополнительных элементов
• Не рекомендуется для нагрузок выше 80 кг/м - максимальная допустимая нагрузка зависит от шага опор

Примеры использования

• Прокладка кабелей управления на автоматизированных участках производства
• Трассировка сигнальных и слаботочных линий в офисных комплексах
• Обустройство кабельных каналов в серверных комнатах для удобного доступа к оборудованию
• Монтаж осветительных цепей в торговых центрах и складских помещениях

Практические советы

• При проектировании трассы учтите, что лоток lo26752 имеет длину 3 метра - для длинных участков используйте минимум два соединителя на каждые 6 метров
• Для защиты от пыли в цехах с высоким уровнем загрязнения установите верхние крышки - они совместимы с этим типом лотка
• Не перегружайте сечение - суммарный диаметр всех кабелей не должен превышать 60% от полезного сечения
• Проверьте целостность цинкового покрытия после резки - при необходимости обработайте края антикоррозийным составом
• Проволочный лоток КМ-Профиль lo26752 лучше всего использовать там, где нужна быстрая замена кабелей - он идеален для модульных и изменяемых систем
