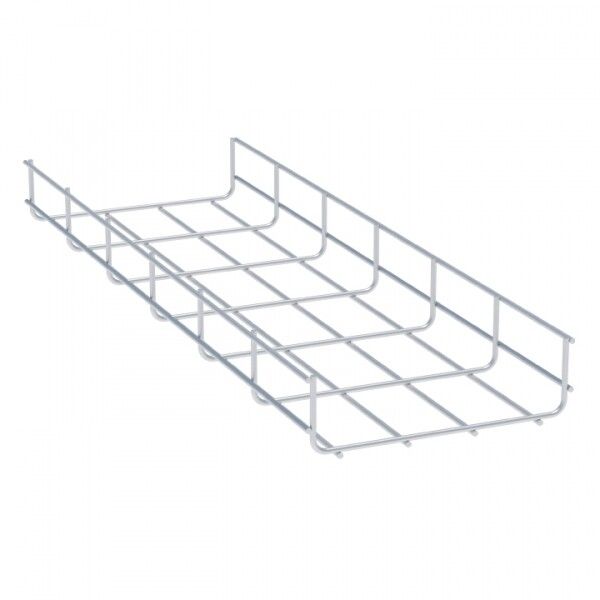

Лоток проволочный 50х150х3000-3,8мм EKF | LP50150-3,8

Лоток проволочный 50х150х3000-3,8мм от EKF - это lightweight-решение для прокладки силовых и информационных кабелей в зданиях различного типа. Благодаря гибкой конструкции и оцинкованной стали, он легко адаптируется под сложные трассы без необходимости использовать дополнительные фитинги.

Назначение и область применения

Лоток проволочный 50х150х3000-3,8мм предназначен для укладки кабелей в помещениях с невысокими механическими нагрузками: офисах, административных зданиях, производственных цехах, серверных, медицинских учреждениях. Подходит для прокладки кабелей связи, управления, питания до 1000 В. Применяется в новых и реконструируемых объектах, где важна скорость монтажа и минимальная масса системы.

Технические характеристики

• Тип: проволочный лоток
• Размеры: ширина 50 мм, глубина 150 мм, длина 3000 мм
• Диаметр проволоки: 3,8 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - защищает от коррозии
• Цвет: серый
• Гарантия: 36 месяцев
• Проектный ассортимент: да - соответствует требованиям проектировщиков

Совместимость и монтаж

Лоток проволочный 50х150х3000-3,8мм совместим со всеми элементами серии EKF-Line. Монтаж выполняется без угловых и переходных деталей: любые повороты, ответвления и изменения направления делаются прямо на объекте путём ручного изгибания. Лоток легко режется болгаркой или ножницами по металлу. Крепится к потолку, стене или перегородке с помощью хомутов, кронштейнов или анкеров. Учитывайте шаг крепления - не более 1,5 метра при равномерной нагрузке.

Безопасность и стандарты

Изделие прошло испытания на огнестойкость: при возгорании сохраняет форму и не способствует распространению пламени. Соответствует требованиям к кабельным системам в соответствии с ГОСТ Р 50571 и нормами пожарной безопасности. Оцинкованное покрытие обеспечивает долговечность в средах с повышенной влажностью, но не рассчитано на постоянное воздействие открытой воды или агрессивных химикатов.

Преимущества

• Высокая гибкость - можно формировать любые контуры без аксессуаров
• Низкий вес - удобно транспортировать и поднимать на этажи
• Простота монтажа - снижает трудозатраты и время установки
• Устойчивость к коррозии - благодаря оцинкованию служит десятки лет
• Воздушный теплообмен - кабели лучше охлаждаются, чем в закрытых лотках

Ограничения применения

Не применяется в местах с высокими ударными или динамическими нагрузками - например, рядом с движущимся оборудованием или на элеваторах. Не подходит для прокладки в наружных сетях, под открытым небом или в агрессивных средах (химические производства, морские порты). Недопустимо перегружать лоток сверх допустимой плотности заполнения - максимальная загрузка - до 40% свободного объема. Не используется как несущая конструкция для оборудования.

Примеры использования

• Прокладка Ethernet-кабелей и силовых проводов в офисном комплексе
• Трассировка кабелей управления между станками на сборочном участке
• Обустройство кабельных каналов в больничных палатах и диагностических кабинетах
• Создание временной кабельной сети на выставках и мероприятиях

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус не менее 150 мм, чтобы не повредить проволоку
• При использовании нескольких лотков параллельно соблюдайте расстояние минимум 100 мм между ними для предотвращения нагрева
• Для длинных трасс используйте компенсационные участки через каждые 20–30 метров
• При работе в сыром помещении дополнительно контролируйте состояние цинкового слоя - при появлении белого налета (циновой пыли) протрите поверхность сухой ветошью
• Артикул lp50150-3,8 - это базовый размер; для сложных решений комбинируйте с другими размерами серии EKF-Line
