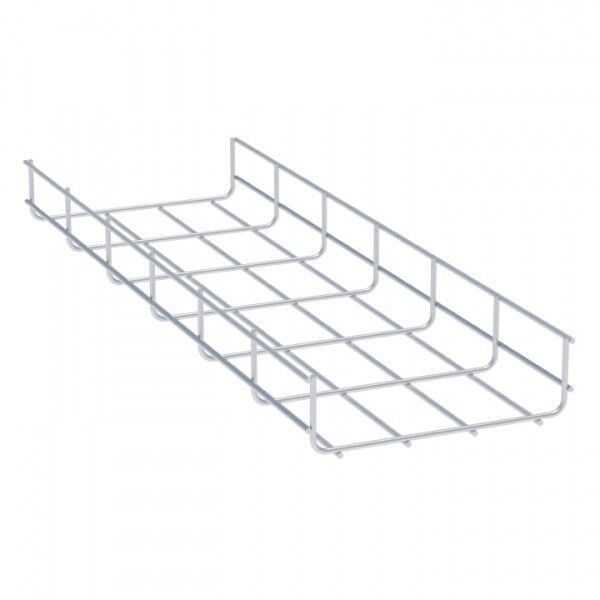

Лоток проволочный 50х200х3000-3,8мм EKF | LP50200-3,8

Лоток проволочный 50х200х3000-3,8мм от EKF - это lightweight-решение для прокладки силовых и информационных кабелей в зданиях различного типа. Благодаря гибкой конструкции и оцинкованной стали, он легко адаптируется под сложные трассы без необходимости использовать дополнительные фитинги.

Назначение и область применения

Лоток проволочный 50х200х3000-3,8мм предназначен для укладки кабелей в помещениях с невысокими механическими нагрузками: офисах, административных зданиях, производственных цехах, серверных, медицинских учреждениях. Подходит для прокладки кабелей связи, управления, питания до 1000 В. Применяется в новых и реконструируемых объектах, где важна скорость монтажа и минимальная масса системы.

Технические характеристики

• Тип: проволочный лоток
• Размеры: ширина 50 мм, глубина 200 мм, длина 3000 мм
• Диаметр проволоки: 3,8 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - защищает от коррозии
• Цвет: серый
• Гарантия: 36 месяцев
• Проектный ассортимент: да - соответствует требованиям проектировщиков

Совместимость и монтаж

Лоток проволочный 50х200х3000-3,8мм совместим со всеми элементами серии EKF-Line. Монтаж выполняется без угловых и переходных деталей: любые повороты, ответвления и изменения направления делаются прямо на объекте путём ручного изгибания. Лоток легко режется болгаркой или ножницами по металлу. Крепится к потолку, стене или перегородке с помощью хомутов, кронштейнов или анкеров. Учитывайте посадочный диаметр - шаг крепления не более 1,5 м для равномерной нагрузки.

Безопасность и стандарты

Изделие прошло испытания на огнестойкость: при пожаре сохраняет форму и не способствует распространению пламени. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкованное покрытие обеспечивает долговечность в средах с повышенной влажностью, но не рассчитано на постоянное воздействие открытой воды или агрессивных химикатов.

Преимущества

• Низкая масса - удобно транспортировать и хранить
• Не нужны специальные аксессуары - снижает стоимость и время монтажа
• Высокая прочность при малом весе благодаря оптимальному диаметру проволоки 3,8 мм
• Устойчивость к коррозии - гарантия 3 года даже в условиях повышенной влажности
• Гибкость - можно формировать трассы любой формы без заказа дорогостоящих комплектующих

Ограничения применения

Лоток проволочный 50х200х3000-3,8мм не предназначен для:

• Установки на открытом воздухе без защиты от осадков
• Зон с высокими ударными или динамическими нагрузками (например, рядом с движущимся оборудованием)
• Агрессивных сред: кислот, щелочей, растворителей
• Подземной прокладки или бетонирования
• Кабелей с внешним диаметром больше 90% глубины лотка (не более 180 мм)

Примеры использования

• Прокладка сетевых кабелей в офисном комплексе между этажами
• Разводка силовых кабелей в цехе на конвейерах
• Обустройство кабельной трассы в больничной палате с частыми изменениями расположения оборудования
• Создание временной кабельной сети на выставках или ремонтных площадках

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус не менее 400 мм, чтобы не повредить проволоку
• При длинных участках (>10 м) используйте компенсаторы температурного расширения
• Не перегружайте лоток - суммарный диаметр кабелей не должен превышать 60–70% внутреннего объема
• Для вертикальных участков закрепляйте через каждые 1 метр
• При использовании нескольких лотков параллельно соблюдайте интервал минимум 100 мм для теплоотвода
