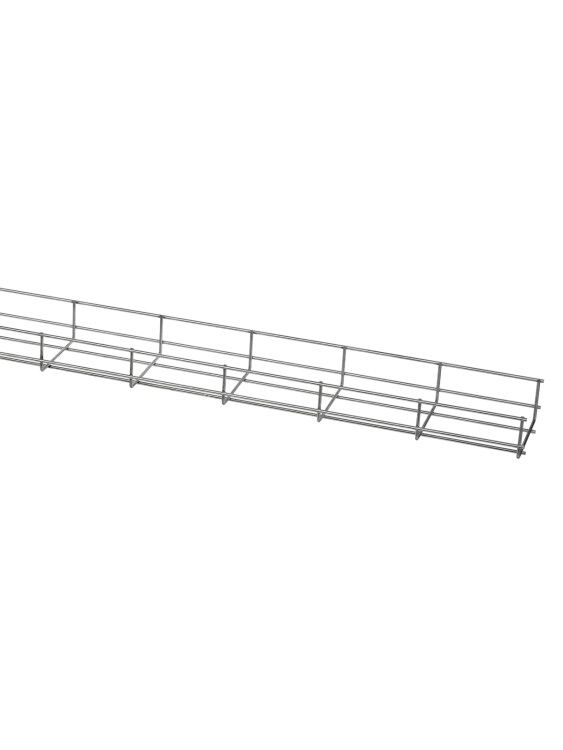

Лоток проволочный 50х100х3000-3,8 мм | SQ2905-0109 TDM

Лоток проволочный 50х100х3000-3,8 мм от TDM ELECTRIC - это прочный элемент для организации кабельных трасс на объектах промышленного, жилого и коммерческого строительства. Его оцинкованная стальная конструкция обеспечивает долговечность даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Лоток проволочный 50х100х3000-3,8 мм предназначен для прокладки кабелей слаботочных систем: сигнализации, связи, видеонаблюдения, автоматизации, управления освещением и других аналогичных сетей. Подходит для внутренней и частично внешней прокладки на объектах различного типа - заводы, офисы, торговые центры, жилые дома, школы и больницы.

Технические характеристики

• Размеры: ширина 50 мм, высота 100 мм, длина 3000 мм - стандартная секция для сборки длинных трасс;
• Материал: сталь оцинкованная - обеспечивает прочность и коррозионную стойкость;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное и долговечное антикоррозийное покрытие;
• Толщина проволоки: 3,8 мм - гарантирует устойчивость к деформациям при монтаже и эксплуатации;
• Форма: решётчатая конструкция из сваренной проволоки - позволяет легко проходить воздуху и снижает вес изделия.

Совместимость и монтаж

Лоток проволочный 50х100х3000-3,8 мм совместим со стандартными креплениями для кабельных лотков: подвесами, кронштейнами, хомутами и соединителями. Устанавливается на стенах, потолках или опорах с шагом до 1,5 метров. Для соединения секций используются болтовые или защёлкивающиеся фланцы - работы выполняются без сварки. Монтаж возможен как горизонтально, так и вертикально. Пространство между проволоками позволяет свободно прокладывать и фиксировать кабели без демонтажа лотка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных конструкций. Горячее цинкование по методу Сендзимира обеспечивает соответствие ГОСТ 14918 и ISO 1461 по качеству защиты от коррозии. Лоток не содержит токсичных материалов и безопасен при работе в помещениях с людьми.

Преимущества

• Высокая механическая прочность благодаря толщине проволоки 3,8 мм - выдерживает значительные нагрузки без прогиба;
• Устойчивость к коррозии - оцинковка сохраняет целостность даже в сырых помещениях (например, парковках, подвалах);
• Легкий вес - удобнее транспортировать и монтировать по сравнению с сплошными металлическими лотками;
• Открытая конструкция - позволяет легко контролировать состояние кабелей, добавлять новые линии без демонтажа;
• Экономия времени - быстрый монтаж без специального оборудования.

Ограничения применения

Не рекомендуется использовать лоток проволочный 50х100х3000-3,8 мм в средах с постоянным воздействием агрессивных химических веществ (кислоты, щелочи, растворители). Также не предназначен для прокладки силовых кабелей напряжением выше 1000 В - предназначён исключительно для слаботочных систем. Не следует применять в условиях длительного прямого контакта с открытой водой - хотя цинк защищает от влаги, постоянное погружение снижает срок службы.

Примеры использования

• Прокладка кабелей видеонаблюдения в торговом центре по перекрытиям;
• Организация сети связи и автоматизации на производственной линии;
• Монтаж системы пожарной сигнализации в многоэтажном жилом доме;
• Укладка кабелей управления освещением в подземном паркинге.

Практические советы

• Перед монтажом проверьте, что посадочные точки крепления соответствуют габаритам лотка - ширина 50 мм требует точного подбора кронштейнов;
• При необходимости удлинить трассу используйте комплектующие того же бренда - TDM ELECTRIC обеспечивает совместимость всех элементов серии;
• Для защиты от пыли и грязи можно дополнительно установить крышку - она продается отдельно и подбирается по ширине лотка;
• Не допускайте перегрузки - максимальная нагрузка зависит от шага опор; при расстоянии более 1,5 м увеличьте количество креплений;
• При использовании в холодных зонах учтите, что металл становится менее пластичным - избегайте ударных нагрузок при температуре ниже –20C.
