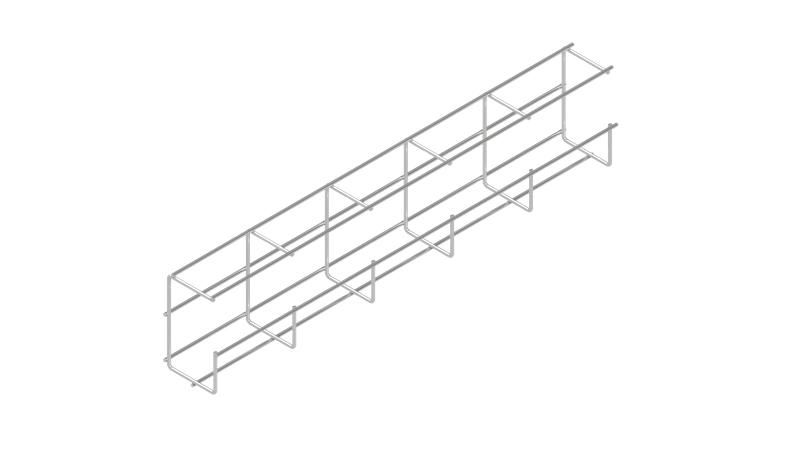

Лоток проволочный G-образ. 65х110 L3000 сталь 4мм PLG110-65-3000 оцинк. КМ LO21319 КМ-Профиль

Проволочный лоток G-образный 110х65 L3000 мм оцинкованная сталь от КМ-Профиль (артикул lo21319) - это прочная, открытая кабельная трасса из оцинкованной стали, оптимальная для прокладки силовых, информационных и сигнальных кабелей в помещениях. Его G-образная форма и сетчатая конструкция обеспечивают удобство монтажа, вентиляцию и фиксацию кабелей без дополнительных креплений.

Назначение и область применения

Проволочный лоток G-образный 110х65 L3000 мм оцинкованная сталь используется для прокладки кабелей внутри зданий: офисов, заводов, складов, жилых комплексов. Подходит для силовых, управляющих, телекоммуникационных и сигнальных систем. Конструкция рассчитана на работу в сухих и слабоагрессивных средах, соответствует требованиям ГОСТ 15150-69. Не применяется на улице, в сырых помещениях, в агрессивных химических или взрывоопасных зонах.

Технические характеристики

• Размеры: ширина 65 мм, высота борта 110 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Закалка/покрытие: гальваническое цинкование - защищает от коррозии, сохраняет долговечность
• Диаметр проволоки: 4 мм - обеспечивает достаточную жесткость при минимальном весе
• Полезное сечение: 5099 мм2 - позволяет размещать до 8–12 кабелей диаметром до 10 мм каждый (зависит от типа и количества)
• Огнестойкость: да - не поддерживает горение, не выделяет токсичных газов при нагреве
• Цвет: серый - матовая поверхность, без краски, не требует окраски после монтажа

Совместимость и монтаж

Лоток легко собирается в линейные участки и повороты. Для соединения между собой используются следующие компоненты:

• Безвинтовой соединитель BVS - быстрое, надежное соединение без инструментов
• Специальный соединительный комплект PSK - для прямых стыков с герметизацией
• Перфорированный соединитель PSP + SK20 - для сборки с возможностью регулировки положения

Крепление к стене, потолку или полу осуществляется через отверстия в нижней части лотка с использованием дюбелей или анкеров. Установка допускается на вертикальных и горизонтальных поверхностях. Максимальный шаг крепления - 1,5 метра при равномерной нагрузке.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 (климатическое исполнение УХЛ) и имеет подтверждённую огнестойкость. Нет открытых острых краёв благодаря T-образным сварным соединениям - снижается риск повреждения изоляции кабелей. Цинковое покрытие не содержит свинца и других токсичных веществ, безопасно для внутреннего использования.

Преимущества

• Высокая механическая прочность при малом весе - упрощает транспортировку и установку
• Открытая сетчатая конструкция - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Удобная фиксация кабелей - можно закрепить zip-стяжками прямо на решётке без дополнительных кронштейнов
• Не требует обслуживания - цинковое покрытие служит десятилетиями в сухих условиях
• Экономия времени на монтаже - модульная система с быстросъёмными соединителями

Ограничения применения

• Не предназначена для наружной прокладки - цинковое покрытие недостаточно для защиты от осадков и ультрафиолета
• Не рекомендуется использовать в помещениях с постоянной повышенной влажностью (>80%) или конденсатом
• Не подходит для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и защиты
• Не совместим с агрессивными средами: щелочи, кислоты, солевые растворы - вызывают разрушение цинка
• Максимальная температура эксплуатации - +50C; при более высоких значениях возможно снижение прочности материала

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Распределение Ethernet, телефонных и видеокабелей в серверных комнатах
• Обустройство кабельных трасс в административных зданиях - от этажных щитов к розеткам и точкам доступа
• Системы автоматизации на заводах - передача сигналов от датчиков к контроллерам

Практические советы

• При планировании трассы учтите, что полезное сечение 5099 мм2 - это максимальная площадь, но реальная заполняемость должна составлять не более 60%, чтобы обеспечить охлаждение и удобство обслуживания
• Для длинных прямых участков (более 10 м) предусмотрите компенсаторы теплового расширения - особенно при перепадах температур
• При необходимости изменения направления используйте готовые углы и переходники - не сгибайте лоток вручную, это нарушает целостность сварных швов
• Проверьте посадочные размеры крепёжных элементов - стандартный шаг отверстий 150 мм, совпадает с большинством крепёжных планок
• Проволочный лоток G-образный 110х65 L3000 мм оцинкованная сталь от КМ-Профиль лучше всего применять там, где важны скорость монтажа, вентиляция и долговечность - он идеально заменяет металлические короба в неагрессивных средах
