Проволочный лоток 50х200 L2000 G-тип | FC5020G DKC ДКС

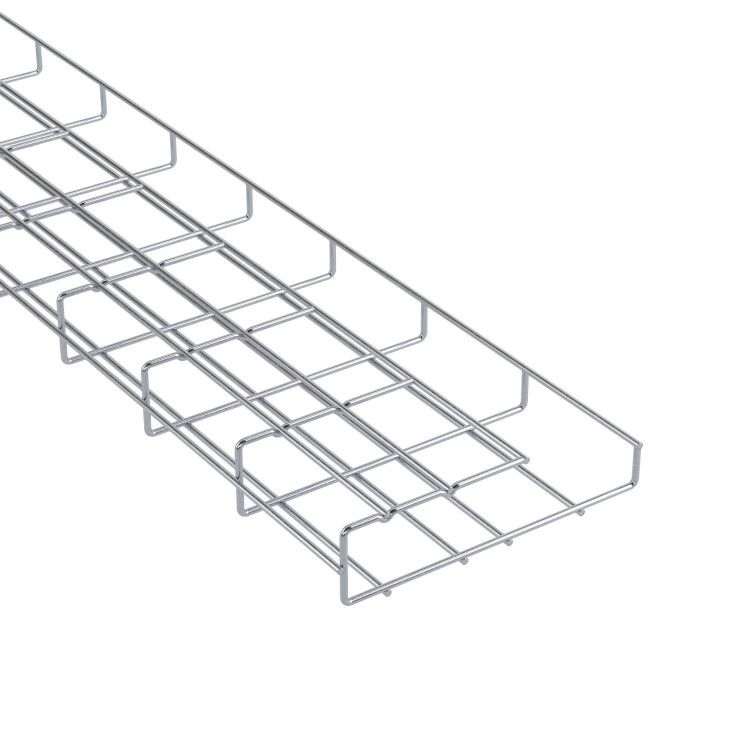

Лоток проволочный 50х200х2000 G-тип, DKC - это lightweight-решение для прокладки кабельных трасс на прямых участках, поворотах и ответвлениях. Изготовлен из оцинкованной стали с гальваническим покрытием, он сочетает прочность, устойчивость к коррозии и удобство монтажа. Артикул fc5020g относится к серии F5 Combitech бренда DKC.

Назначение и область применения

Лоток проволочный 50х200х2000 G-тип, DKC используется для организации открытой кабельной трассы в помещениях с невысокими механическими нагрузками. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в офисах, производственных зонах, серверных, телеком-шкафах и других объектах с контролируемой средой. Конструкция позволяет легко формировать прямые участки, повороты и разветвления без необходимости резки или сварки.

Технические характеристики

• Форма профиля: G-образная - обеспечивает жесткую опорную поверхность для кабелей и фиксацию через кронштейны
• Размеры: высота 50 мм, ширина основания 200 мм, длина 2000 мм
• Материал: сталь оцинкованная с гальваническим цинкованием - защищает от коррозии даже при повышенной влажности
• Диаметр проволоки: 4 мм - гарантирует достаточную прочность при минимальном весе
• Рекомендован для проектного использования - соответствует требованиям системного подхода к прокладке кабеля

Совместимость и монтаж

Лоток проволочный 50х200х2000 G-тип, DKC совместим с кронштейнами серии FC37308, которые обеспечивают быстрый безвинтовой монтаж к потолку или стене. Каждый метр лотка выдерживает рекомендованную нагрузку до 10 кг - это суммарный вес кабелей и комплектующих. Для соединения между собой используются стандартные замковые элементы - лотки просто вставляются друг в друга без дополнительных крепежей. Установка требует минимум инструментов: плоскогубцы и уровень достаточно для точной сборки трассы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к электромонтажным системам для внутреннего использования. Гальваническое цинкование соответствует нормам защиты от электрохимической коррозии. Применение в помещениях с классом опасности по взрыву и пожару не допускается - лоток не имеет сертификата для взрывоопасных зон.

Преимущества

• Легкий вес - снижает нагрузку на крепления и ускоряет транспортировку и установку
• Быстрая сборка - отсутствие болтов и винтов экономит время при монтаже
• Удобная форма G-профиля - предотвращает сползание кабелей и обеспечивает равномерное распределение нагрузки
• Высокая ремонтопригодность - любой участок можно заменить без демонтажа всей трассы

Ограничения применения

• Не предназначена для наружной эксплуатации - не рассчитана на воздействие осадков, УФ-излучения и перепадов температур ниже -20C
• Не подходит для мест с высокими ударными или динамическими нагрузками - например, рядом с движущимся оборудованием
• Запрещено использовать в качестве несущего элемента для оборудования массой более 10 кг/м
• Не применяется в условиях постоянного контакта с химически активными жидкостями или паром

Примеры использования

• Прокладка сетевых кабелей в офисных помещениях между этажами
• Обустройство трассы для сигнализации и видеонаблюдения в административных зданиях
• Разводка слаботочных кабелей в серверных комнаты с использованием поворотных элементов
• Монтаж кабелей питания на конвейерах внутри закрытых цехов с контролируемой влажностью

Практические советы

• Перед монтажом проверьте посадочные размеры кронштейнов FC37308 - они должны точно соответствовать ширине основания лотка (200 мм)
• При длинных трассах оставляйте компенсационные зазоры 5–10 мм между соседними лотками - это исключит деформацию при тепловом расширении
• Не используйте лоток как направляющую для тяжелых труб или металлических рукавов - это превышает расчетную нагрузку
• Для частых изменений трассы выбирайте лотки длиной 2000 мм - их легко заменить или переуложить без резки
• Артикул fc5020g совместим с другими изделиями серии F5 Combitech - все компоненты имеют единую систему крепления
