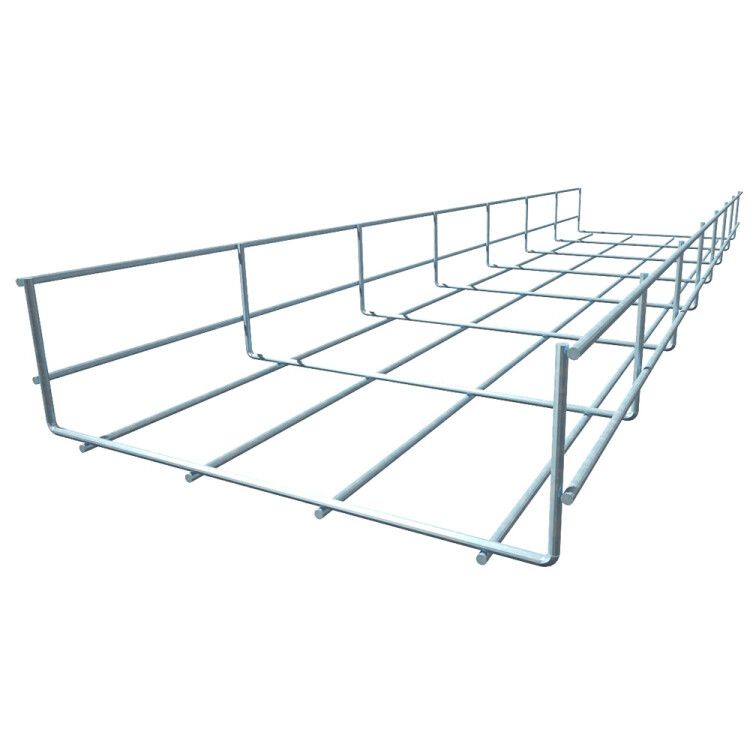

Проволочный лоток 85х400 L3000 мм - PL85*400*3000 КМ-Профиль LO0227

Проволочный лоток КМ-профиль с размерами 85×400 мм и длиной 3 метра изготовлен из оцинкованной стали с диаметром проволоки 4 мм. Это lightweight-решение для прокладки кабельных трасс внутри зданий - легко монтировать, не требует много аксессуаров и обеспечивает хорошую вентиляцию. Артикулы lo0227, pl85-400-3000 и pl85*400*3000 соответствуют одному изделию.

Назначение и область применения

Проволочный лоток КМ-профиль предназначен для укладки силовых и контрольных кабелей в помещениях промышленных и гражданских объектов. Подходит для внутренней прокладки на стенах, потолках или опорах. Благодаря открытой решётчатой конструкции идеально используется там, где важна циркуляция воздуха - например, рядом с оборудованием, выделяющим тепло. Не рекомендуется для наружной установки или агрессивных сред (влажные, химически активные зоны).

Технические характеристики

• Размеры: ширина 400 мм, высота 85 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Диаметр проволоки: 4 мм - прочный и жёсткий каркас
• Полезное сечение: 29 783 мм2 - достаточное для групп кабелей до 150–200 мм2 суммарного сечения
• Форма профиля: U-образная - защищает кабели снизу и с боков
• Покрытие: цинк - антикоррозийная защита, серый цвет
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температуре до 900 C
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температурах от −50 C до +40 C, в условиях сухого и умеренного климата

Совместимость и монтаж

Проволочный лоток КМ-профиль монтируется на кронштейны, подвесы или крепления типа “ласточкин хвост”. Для соединения секций используются специальные комплекты:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Соединительный комплект PSK - универсальный вариант для прямых участков
• Перфорированный соединитель PSP + фиксатор SK20 - для нагрузочных участков или угловых переходов

Не требуется сварка или болты - сборка выполняется вручную. Максимальная нагрузка на один лоток - до 15 кг/м при равномерном распределении веса кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена тестированием на воздействие открытого пламени. Цинковое покрытие соответствует нормам по толщине и адгезии для оцинкованной стали класса Z275. Нет материалов, выделяющих токсины при нагреве.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Высокая степень вентиляции - предотвращает перегрев кабелей
• Простота монтажа - не нужны сложные инструменты или подготовка поверхности
• Долговечность - цинкование защищает от коррозии в сухих помещениях
• Гибкость в расстановке кабелей - можно легко добавлять или менять трассы без демонтажа

Ограничения применения

• Не применяется во влажных помещениях (например, банях, мойках, холодильных камерах)
• Не допускается использование вне помещений - цинк подвержен коррозии при постоянной сырости и осадках
• Не подходит для трасс с большими механическими нагрузками - нельзя использовать как несущий элемент для тяжёлых труб или оборудования
• Не рекомендуется в зонах с частыми химическими выбросами (цеха с кислотами, щелочами)

Примеры использования

• Прокладка кабелей управления на заводах и производственных линиях
• Распределение питания и сигнализации в офисных зданиях и торговых центрах
• Обустройство кабельных трасс в серверных комнатах и АТС
• Подключение оборудования в медицинских учреждениях (не в операционных, а в административных и служебных зонах)

Практические советы

• При выборе длины учитывайте, что каждый лоток имеет точную длину 3000 мм - планируйте маршруты с учётом этого шага
• Для поворотов используйте уголки и переходники того же производителя - совместимость гарантирована
• Не перегружайте лоток - суммарное сечение всех кабелей не должно превышать 60% от полезного сечения (≈17 870 мм2)
• Проверьте посадочный диаметр крепёжных элементов - они должны подходить под тип профиля (обычно 8–10 мм)
• При необходимости модификации - резка возможна болгаркой с диском по металлу; после резки края следует обработать противокоррозийным составом
