Лоток проволочный 150х54 L3000 сталь 4.4мм CF BS EZ оцинк. CABLOFIL CM000081 Legrand

Лоток проволочный 150х54 L3000 сталь 4.4 мм оцинкованный метод Сендзимира от Legrand Euro - это прочный и долговечный элемент для прокладки кабельных трасс в промышленных и коммерческих объектах. Благодаря оцинкованному покрытию и высокой жесткости он устойчив к механическим нагрузкам и коррозии, что делает его надежным решением для сложных условий эксплуатации.

Назначение и область применения

Лоток проволочный 150х54 L3000 сталь 4.4 мм оцинкованный метод Сендзимира предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках. Подходит для установки в цехах, на производственных линиях, в распределительных щитовых, тоннелях и других зонах с повышенной влажностью или риском механических повреждений. Его используют там, где требуется быстрая сборка, легкий доступ к кабелям и длительная служба без обслуживания.

Технические характеристики

• Размеры: ширина 150 мм, высота 54 мм, длина 3000 мм
• Материал: сталь с толщиной проволоки 4,4 мм
• Покрытие: горячее оцинкование методом Сендзимира - равномерный слой цинка, обеспечивающий антикоррозийную защиту
• Полезное поперечное сечение: 8100 кв. мм - позволяет размещать значительный объем кабелей без перегрузки
• Тип соединения: безвинтовое - фиксация осуществляется за счет взаимного зацепления элементов

Совместимость и монтаж

Лоток проволочный 150х54 L3000 сталь 4.4 мм оцинкованный метод Сендзимира совместим с другими компонентами серии CABLOFIL (Legrand): углы, переходники, крепления и крышки. Монтаж выполняется без инструментов: элементы просто вставляются друг в друга и фиксируются за счет гибкости проволоки. Для прямых участков достаточно выровнять лотки и плотно состыковать торцы. Крепление к стене или потолку требует использования хомутов или кронштейнов, подходящих под тип крепежа системы CABLOFIL.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по электромагнитной совместимости и пожаробезопасности для кабельных систем. Оцинкованное покрытие методом Сендзимира обеспечивает соответствие ГОСТ 14918 и ISO 1461. Лоток не содержит токсичных материалов и безопасен при работе в закрытых помещениях.

Преимущества

• Высокая несущая способность благодаря толстой проволоке 4,4 мм - выдерживает тяжелые кабельные пакеты
• Ускоренный монтаж: отсутствие болтов и гаек снижает время установки на 30–40%
• Долговечность: оцинковка методом Сендзимира защищает от ржавчины даже при постоянном контакте с влагой

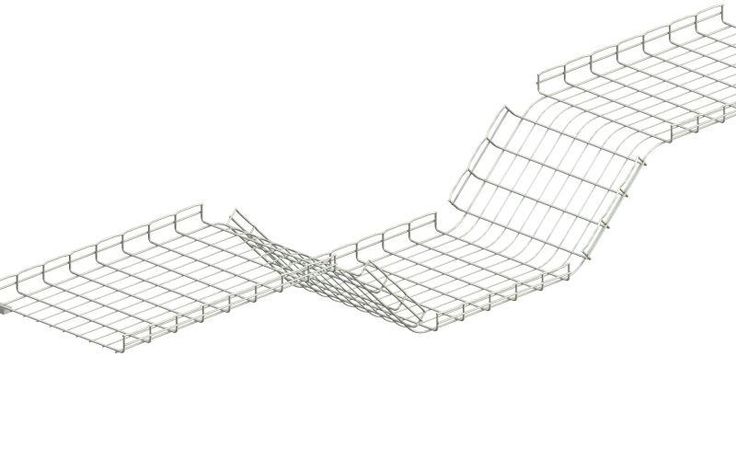

• Гибкость конструкции: легко адаптируется под изгибы трассы и изменение направления
• Легкий вес: удобен для транспортировки и работы на высоте

Ограничения применения

• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щелочи) - оцинковка может разрушаться
• Не предназначена для прокладки в условиях постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется
• Подходит только для кабелей с внешним диаметром до 80% от полезного сечения; перегрузка снижает теплоотдачу и увеличивает риск перегрева
• Не используется в качестве несущего элемента для оборудования - только для кабелей

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Обустройство кабельных трасс в пищевых цехах с частой мойкой
• Разводка слаботочных сетей (LAN, CCTV, сигнализация) в офисных зданиях
• Монтаж силовых кабелей в подземных каналах и коллекторах

Практические советы

• Перед монтажом проверьте, чтобы все элементы были одного типа - смешивание с другими сериями может нарушить соединение
• При прокладке длинных прямых участков оставляйте температурный зазор 5–10 мм на каждый 10 метров - металл расширяется при нагреве
• Для защиты от пыли используйте крышку CABLOFIL, совместимую с этим лотком - она продается отдельно
• При необходимости резки - применяйте ножницы по металлу, не допуская деформации краев, которые могут повредить изоляцию кабелей
• Учитывайте посадочные размеры: ширина 150 мм требует минимум 160 мм свободного места для установки с учетом крепежа
