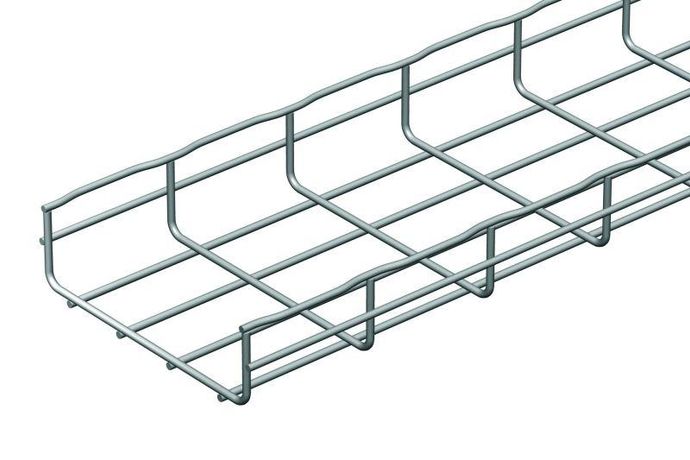

Лоток проволочный 500х54 L3000 сталь 5.9мм CF BS EZ оцинк. CABLOFIL CM000301 Legrand

Лоток проволочный 500х54 L3000 сталь 5.9 мм оцинкованный метод Сендзимира от Legrand Euro предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Благодаря прочной оцинкованной конструкции и безвинтовому креплению, этот лоток обеспечивает надежную фиксацию кабельных трасс даже в условиях повышенной нагрузки и вибраций.

Назначение и область применения

Лоток проволочный 500х54 L3000 сталь 5.9 мм оцинкованный метод Сендзимира используется для упорядоченной прокладки кабелей в помещениях с высокой механической нагрузкой и агрессивной средой. Подходит для установки на стенах, потолках и вдоль технологических линий. Часто применяется на заводах, в распределительных щитовых, на транспорте, в энергообъектах и центрах обработки данных.

Технические характеристики

• Размеры: ширина 500 мм, высота 54 мм, длина 3000 мм
• Материал: стальная проволока диаметром 5,9 мм
• Покрытие: горячее цинкование методом Сендзимира - равномерный, износостойкий слой цинка
• Полезное поперечное сечение: 27 000 мм2 - позволяет размещать до 80–100 кабелей среднего сечения
• Тип соединения: безвинтовое - элементы фиксируются за счет переплетения и замковых соединений
• Устойчивость к коррозии: высокая благодаря глубокому оцинкованию

Совместимость и монтаж

Лоток проволочный 500х54 L3000 сталь 5.9 мм оцинкованный метод Сендзимира совместим с другими элементами серии CABLOFIL (Legrand): углы, переходники, крепления и крышки. Монтаж выполняется без сварки и болтов: лотки соединяются путём вставки друг в друга с последующим запиранием замков. Для крепления используются хомуты, кронштейны или подвесы, соответствующие шагу 1,5–2 метра. Учитывайте посадочные габариты: ширина 500 мм требует свободного пространства минимум 550 мм между препятствиями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных лотков. Оцинкованная поверхность снижает риск возникновения электрохимической коррозии при контакте с металлическими конструкциями. Лоток не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая несущая способность - проволочная решётка выдерживает значительные весовые нагрузки без деформаций
• Легкая сборка - отсутствие винтов ускоряет монтаж и снижает трудозатраты
• Циркуляция воздуха - открытая конструкция предотвращает перегрев кабелей
• Долговечность - оцинковка методом Сендзимира гарантирует срок службы более 25 лет в закрытых помещениях
• Гибкость системы - легко адаптируется под изменённые маршруты кабельной трассы

Ограничения применения

• Не рекомендуется для прямого наружного монтажа - длительное воздействие осадков и УФ-излучения снижает долговечность оцинковки
• Не подходит для помещений с постоянным контактом с кислотными/щелочными растворами - цинк подвержен химическому разрушению
• Запрещено использовать как несущую конструкцию для оборудования - предназначены исключительно для кабелей
• При использовании в зонах с частыми вибрациями требуется усиление креплений через каждые 1,2 м

Примеры использования

• Прокладка силовых кабелей 10–35 кВ в цехах металлургического производства
• Распределение слаботочных сетей (LAN, CCTV, сигнализация) в серверных помещениях
• Обустройство кабельных трасс в логистических терминалах с конвейерными системами
• Монтаж в подземных этажах парковок - устойчивость к влажности и пыли

Практические советы

• Перед монтажом проверьте целостность оцинкованного слоя - повреждения заделываются специальной цинкосодержащей краской
• При необходимости удлинить лоток - используйте только оригинальные соединители CABLOFIL (Legrand), чтобы сохранить жесткость и герметичность
• Для кабелей большего диаметра рассчитывайте заполнение не выше 60% от полезного сечения - это обеспечит теплоотвод и удобство обслуживания
• При групповой прокладке нескольких лотков соблюдайте минимальный зазор 100 мм между соседними рядами для доступа и ремонта
• Лоток проволочный 500х54 L3000 сталь 5.9 мм оцинкованный метод Сендзимира - оптимальный выбор там, где важны скорость монтажа, долговечность и легкость обслуживания
