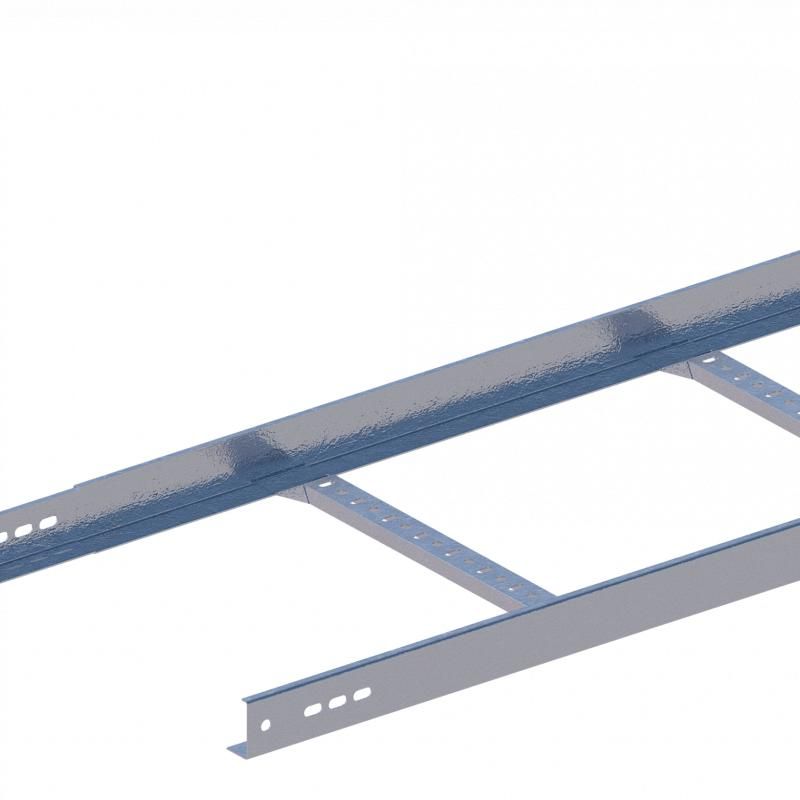

Лоток прямой H=50мм сталь 1мм НЛ40-П1.87 цУТ1.5 СОЭМИ Н0111113251

Лоток прямой НЛ40-П1.87 цинк УТ1.5 СОЭМИ - это лестничный кабельный лоток из стали с горячим цинкованием, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Его прочная конструкция, компактные размеры и устойчивость к коррозии делают его надежным решением для промышленных, коммерческих и жилых зданий.

Назначение и область применения

Лоток прямой НЛ40-П1.87 цинк УТ1.5 СОЭМИ предназначен для прокладки кабелей и проводов в условиях, где требуется высокая механическая прочность и доступ к кабелям для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах с повышенными требованиями к безопасности и долговечности кабельных систем.

Из-за своей лестничной формы лоток легко адаптируется как для горизонтальной, так и для вертикальной прокладки. В вертикальном исполнении он функционирует как кабельрост - обеспечивая надежную фиксацию кабелей и предотвращая их сползание.

Технические характеристики

• Материал: сталь толщиной 1 мм - обеспечивает достаточную жесткость при минимальном весе;
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах;
• Форма: лестничный тип - два продольных борта с перекладинами, обеспечивающие высокую нагрузочную способность;
• Высота: 50 мм - оптимальна для прокладки групп кабелей до 12–15 шт. в зависимости от диаметра;
• Длина: 1870 мм - стандартная длина для удобства транспортировки и монтажа;
• Шаг перекладин: 374 мм - обеспечивает равномерное распределение нагрузки и снижает прогиб при заполнении;
• Цвет: серый - единый цветовой фон, соответствующий промышленному дизайну;
• Исполнение: УТ1,5 - рассчитан на работу в условиях умеренного и холодного климата с возможностью эксплуатации при температуре от −50 C до +50 C;
• Тип бокового профиля: открытый - позволяет свободно видеть и обращаться с кабелями без демонтажа крышки;
• Соединители: отсутствуют - требуются внешние крепежные элементы для стыковки.

Совместимость и монтаж

Лоток прямой НЛ40-П1.87 цинк УТ1.5 СОЭМИ стыкуется методом «мама-папа» с перекрытием 130 мм - это гарантирует герметичность и прочность соединения без дополнительных деталей. Также допускается стыковка «в стык» с применением специальных муфт или болтов М8.

Для крепления к стенам, потолкам или конструкциям используются хомуты, кронштейны или анкерные болты. Расстояние между точками крепления рекомендуется не более 1,5 м для горизонтального участка и 1 м - для вертикального (при заполнении лотока).

Необходимо учитывать посадочные размеры: внутренняя ширина лотка составляет около 120 мм (по внутренним кромкам бортов), что важно при выборе кабельных зажимов и фитингов.

Безопасность и стандарты

Производится в соответствии с ТУ 3449-017-05774835-2007. Горячее цинкование соответствует ГОСТ 14771 и обеспечивает класс защиты Zn 20–25 мкм. Климатическое исполнение УТ1,5 подтверждает соответствие условиям эксплуатации в закрытых и частично открытых помещениях с повышенной влажностью и перепадами температур.

Преимущества

• Высокая несущая способность благодаря ребристой конструкции - выдерживает большие массы кабелей без деформаций;
• Меньший вес по сравнению с листовыми аналогами - снижает нагрузку на несущие конструкции;
• Открытая форма - позволяет легко контролировать состояние кабелей, выполнять диагностику и замену без демонтажа;
• Устойчивость к коррозии - горячее цинкование увеличивает срок службы до 25+ лет в помещении и до 15 лет во влажной среде;
• Подходит для модульной сборки - совместим с фасонными элементами (углы, переходы, ответвления) того же производителя.

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым пламенем или высокими температурами (>100 C);
• Не следует использовать в условиях воздействия агрессивных химических веществ (кислоты, щелочи, растворители) - цинк может разрушаться;
• Отсутствие крышки - не обеспечивает защиту от механических повреждений или попадания посторонних предметов; при необходимости - требуется установка сетчатых или пластиковых крыш;
• Не рекомендован для наружной прокладки без дополнительной защиты от осадков - хотя цинк устойчив, длительное намокание может вызвать белые пятна (цинковый налет), не влияющие на прочность, но нарушающие эстетику.

Примеры использования

• Прокладка силовых кабелей от этажных щитов до розеток и светильников в многоэтажном жилом доме;
• Обустройство кабельных трасс на производстве - от панели управления к двигателям насосов и конвейеров;
• Монтаж кабельроста в шахте лифта или вентиляционной трубе для прокладки сигнальных и управляющих проводов;
• Создание кабельных каналов в серверных помещениях и центрах обработки данных - для организации питания и связи оборудования.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и длины - смешивание с другими сериями может нарушить стыковку;
• При прокладке длинных трасс используйте компенсационные участки - тепловое расширение стали может вызвать напряжение в стыках;
• Для кабелей с большим диаметром (более 25 мм) убедитесь, что суммарный объем не превышает 40 % от внутреннего объема лотка - это сохраняет теплоотвод и доступ для ремонта;
• Зажимы для фиксации кабелей лучше выбирать с резиновыми вкладышами - они предотвращают повреждение изоляции;
• При заказе нескольких лотков НЛ40-П1.87 цинк УТ1.5 СОЭМИ - учтите, что длина 1870 мм подходит для стандартных ячеек, но для нестандартных пролетов потребуется резка - используйте ножницы по металлу, после чего обработайте кромки для исключения порезов.
