Лоток перфорированный 100х80 L2000 гор.цинк - Н0121111542 СОЭМИ

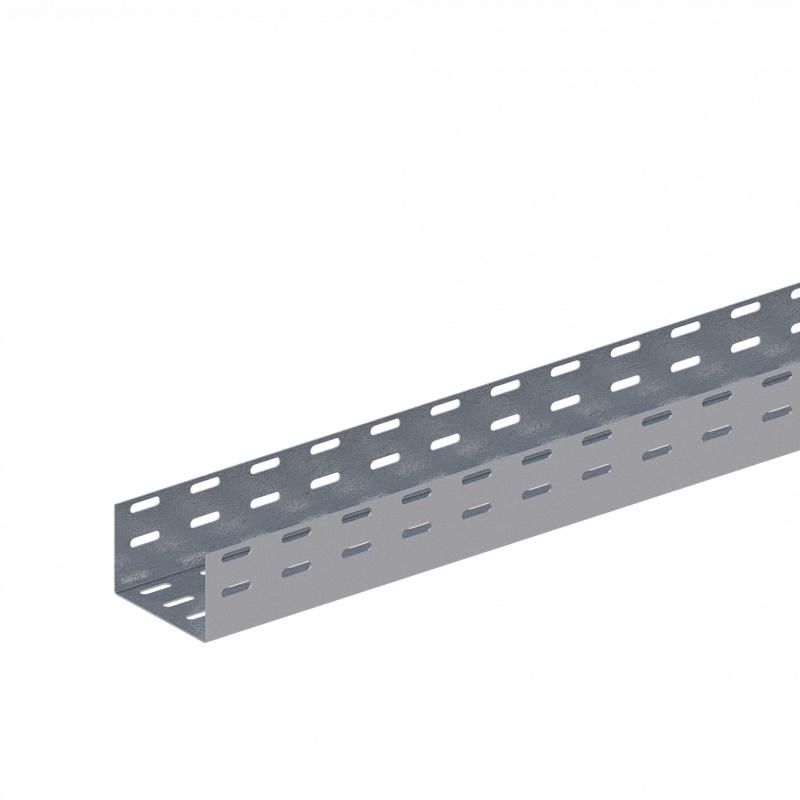

Лоток перфорированный 100х80 L2000 сталь 1.5мм оцинкованный от СОЭМИ - это надежный элемент для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Артикул 121111542 соответствует требованиям ТУ 3449-010-05774835-2005 и предназначен для систем, где важна вентиляция, легкий доступ к проводам и прочная конструкция.

Назначение и область применения

Лоток перфорированный 100х80 L2000 сталь 1.5мм оцинкованный используется для прокладки силовых и слаботочных кабелей в местах, где требуется вентиляция, быстрый осмотр и удобный монтаж. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и на объектах с повышенной влажностью. Перфорация позволяет легко крепить кабели хомутами, а также улучшает теплоотвод. Применяется в составе линейных трасс с использованием фасонных элементов и аксессуаров.

Технические характеристики

• Форма: П-образный профиль, без замка
• Размеры: ширина 100 мм, высота 80 мм, длина 2000 мм
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при механических повреждениях
• Толщина стенки: 1.5 мм - обеспечивает достаточную жесткость при нагрузках
• Цвет: серый (естественный цвет оцинкованного покрытия)
• Исполнение: с соединителем - готов к сборке с другими лотками
• Перфорация: боковые стенки и дно имеют отверстия для крепления и вентиляции
• Климатическое исполнение: УТ1,5 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный 100х80 L2000 сталь 1.5мм оцинкованный совместим с другими элементами серии ЛМс: углы, переходники, крестовины, крышки и кронштейны. Крепится к поверхности с помощью винтов M6 через отверстия в основании. Для соединения между собой используйте комплектные соединители - они обеспечивают герметичность и сохраняют целостность трассы. Монтаж возможен на стены, потолки, опоры и специальные крепления. Не требует сварки - все соединения болтовые.

Безопасность и стандарты

Изделие соответствует ТУ 3449-010-05774835-2005 и рассчитано на работу с кабелями до 1000 В. Горячее цинкование обеспечивает долговечность и безопасность при контакте с влагой и агрессивными средами. Открытая конструкция исключает перегрев кабелей. Напряжение и токи, протекающие по кабелям, должны соответствовать нормам ПУЭ.

Преимущества

• Перфорация по всей площади - упрощает крепление кабелей и снижает риск перегрева
• Оцинкованная сталь - устойчивость к ржавчине, особенно в сырых помещениях
• Жесткая конструкция (1.5 мм) - выдерживает вес кабельных bundles до 15–20 кг/м
• Соединитель в комплекте - минимум времени на сборку трассы
• Не требует специнструментов - монтаж выполняется обычным набором гаечных ключей

Ограничения применения

• Не предназначен для прокладки в взрывоопасных зонах (без дополнительной защиты)
• Не рекомендован для наружной установки без защиты от прямого солнца и атмосферных осадков - хотя оцинковка устойчива, длительное воздействие дождя и UV может снизить срок службы
• Не подходит для кабелей с внешним диаметром более 30 мм - при плотной укладке возможна деформация
• Не является самонесущим элементом - требует крепления каждые 1–1.5 м

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Обвязка оборудования на заводах - конвейеры, насосы, станки
• Системы видеонаблюдения и связи в офисных зданиях
• Подключение светильников и автоматики в торговых залах
• Замена старых трубных трасс на более легкие и ремонтопригодные системы

Практические советы

• При расчете длины трассы учтите, что каждый лоток имеет длину 2000 мм - планируйте стыки с запасом на соединители
• Для вертикальных участков используйте дополнительные крепления через каждые 800–1000 мм
• При укладке большого количества кабелей - не забудьте оставить 20–30% свободного объема внутри лотка для теплового расширения
• Проверяйте посадочные отверстия перед монтажом - они должны быть чистыми, без заусенцев
• Артикул 121111542 совпадает с номером в каталоге СОЭМИ - заказывайте по нему для гарантии совместимости
