Лоток перфорированный 150х100-0,1 L2000 - Н0122111623 СОЭМИ

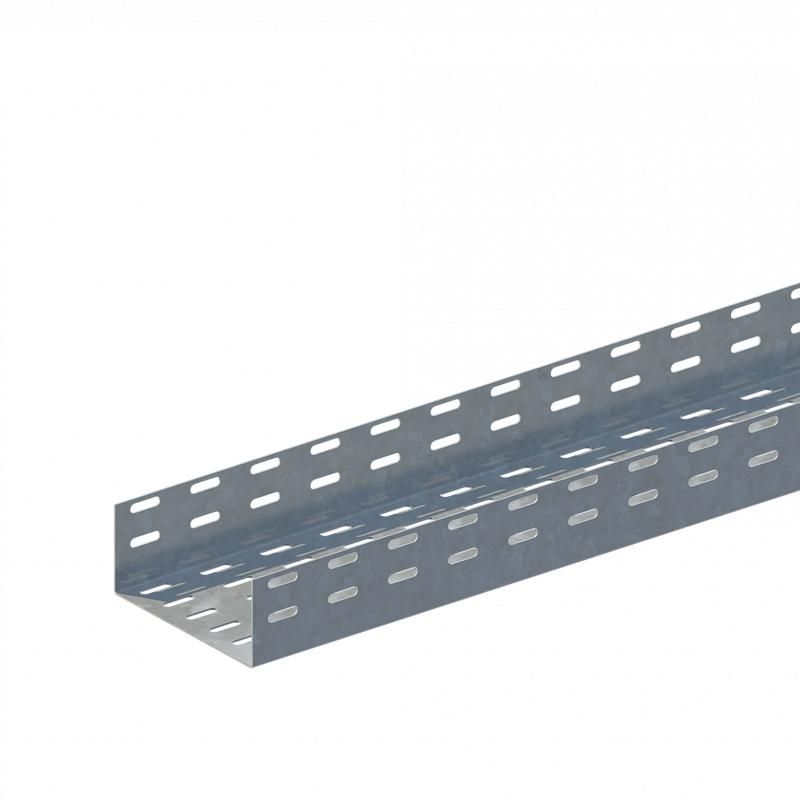

Лоток перфорированный 150х100-0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ - это стальной оцинкованный кабельный лоток с перфорацией для открытой прокладки силовых и слаботочных кабелей до 1000 В. Продукт от компании СОЭМИ соответствует техническим условиям ТУ 3449-010-05774835-2005 и предназначен для надежного монтажа в помещениях различного назначения.

Назначение и область применения

Лоток перфорированный 150х100-0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ используется для открытой прокладки кабелей в жилых, коммерческих и промышленных зданиях. Подходит для прокладки кабелей управления, питания, связи на участках, где требуется доступ к проводам для обслуживания, переупаковки или распределения. Перфорация позволяет легко крепить кабели хомутами, фиксировать кабельные стяжки или устанавливать дополнительные элементы. Применяется в системах автоматизации, на конвейерах, в щитовых, серверных и распределительных пунктах.

Технические характеристики

• Габариты: ширина 150 мм, высота 100 мм, длина 2000 мм
• Толщина стенки: 1 мм
• Материал: сталь, оцинкованная по технологии Сендзимира
• Покрытие: цинковое, антикоррозийное, серого цвета
• Исполнение: с соединителем, без замка
• Перфорация: боковые стенки и дно - перфорированные
• Крепление: винтовое, через отверстия M6
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный 150х100-0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ совместим с другими элементами серии ЛМс: углами, переходниками, заглушками и крепежными планками. Для соединения между собой используются болты М6, которые входят в комплект фасонных деталей. Монтаж осуществляется на стены, потолки или опоры с помощью кронштейнов или прямых креплений. Открытая перфорация в основании позволяет закреплять кабели прямо на дне лотка без дополнительных крепежей. Установка возможна как горизонтально, так и вертикально. Обязательно соблюдать радиус изгиба при использовании фасонных элементов - минимальный радиус не указан в документации, поэтому рекомендуется использовать только заводские повороты.

Безопасность и стандарты

Лоток перфорированный 150х100-0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и долговечность в условиях повышенной влажности. Цинкование по Сендзимира обеспечивает равномерное покрытие и устойчивость к коррозии. Кабельные лотки этого типа допущены к применению в сетях до 1000 В. Напряжение выше 1000 В требует проверки проектной документации и наличия специальных мер защиты.

Преимущества

• Перфорация по всей поверхности - удобство крепления кабелей и легкий доступ к проводам
• Оцинкованная сталь - устойчивость к ржавчине даже во влажных средах
• Жесткая П-образная форма - сохраняет форму при нагрузке, не деформируется
• Винтовое крепление - надежное, не требует сварки, легко демонтируется
• Соединитель в комплекте - упрощает сборку длинных трасс без дополнительных деталей

Ограничения применения

• Не предназначен для прокладки кабелей подземно или в земле - отсутствует герметичность
• Не рассчитан на воздействие агрессивных химических сред (кислоты, щелочи, растворители)
• Не подходит для установки в взрывоопасных зонах без дополнительной защиты
• Рекомендуется избегать длительного прямого контакта с водой - хотя оцинковка защищает, постоянное намокание снижает срок службы
• Не является самонесущим элементом - требует крепления к несущим конструкциям

Примеры использования

• Прокладка кабелей питания и управления в офисном здании вдоль потолка
• Формирование кабельной трассы на производственной линии с частым доступом для ремонта
• Распределение сигналов в серверной комнате с множеством Ethernet и USB-проводов
• Обустройство освещения и сигнализации в торговом центре
• Подключение оборудования в распределительном щите с необходимостью быстрого доступа к проводам

Практические советы

• При расчете длины трассы учтите, что каждый лоток имеет длину 2 м - используйте соединители для удлинения, чтобы избежать перегрузки на одном участке
• Для крепления кабелей внутри лотка используйте пластиковые хомуты или ленточные фиксаторы - они не повредят изоляцию
• При монтаже на вертикальную поверхность крепите лоток каждые 1–1,5 м, особенно при большой массе кабелей
• Проверьте посадочный диаметр крепежных отверстий - они рассчитаны под болты М6, не используйте более крупные метизы
• При работе в местах с высокой запыленностью регулярно очищайте перфорацию - скопление пыли затрудняет доступ и может вызвать перегрев
• Лоток перфорированный 150х100-0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ можно заказывать партиями - компания СОЭМИ обеспечивает точные поставки любых объемов
