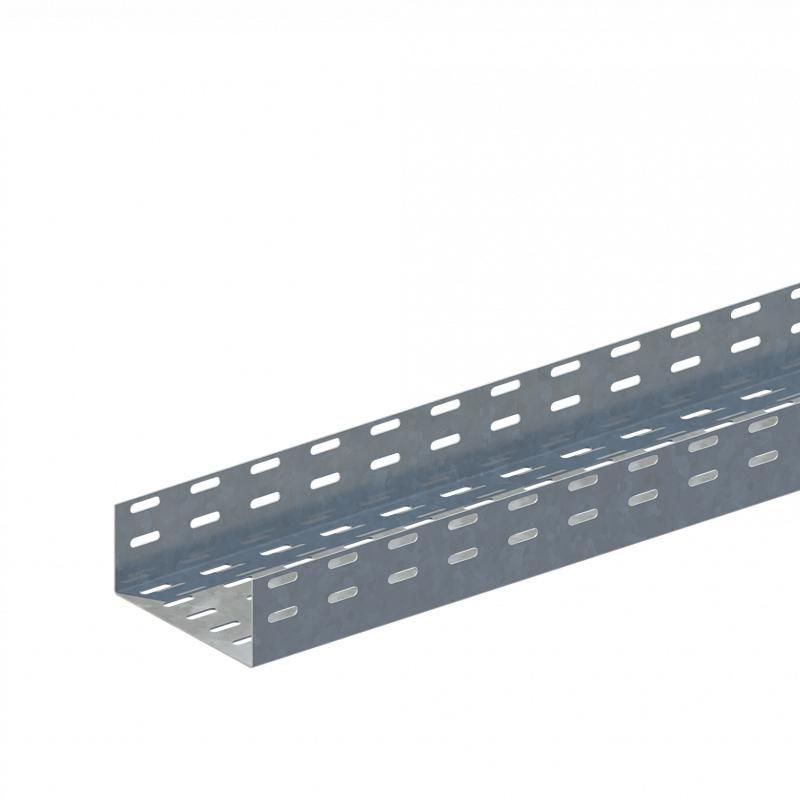

Лоток перфорированный 150х50-0,1 L3000 - Н0122112323 СОЭМИ

Лоток перфорированный 150х50-0,1 L3000 сталь 1мм ЛМс-П цУТ2.5 СОЭМИ - это стальной оцинкованный кабельный лоток с перфорацией для открытой прокладки силовых и слаботочных кабелей до 1000 В. Продукт серийного производства от СОЭМИ, соответствует ТУ 3449-010-05774835-2005, рассчитан на надежную работу в условиях повышенной влажности и промышленных сред.

Назначение и область применения

Лоток перфорированный 150х50-0,1 L3000 сталь 1мм ЛМс-П цУТ2.5 СОЭМИ предназначен для открытой прокладки кабельных линий напряжением до 1000 В. Подходит для использования в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах, где требуется доступ к кабелям для обслуживания и модернизации.

Перфорированные боковые стенки позволяют легко устанавливать кабели, проводить диагностику и менять маршруты без демонтажа всего участка. Лоток используется там, где важна вентиляция, легкий доступ и возможность крепления кабелей хомутами через отверстия.

Технические характеристики

• Габариты: ширина 150 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: сталь, оцинкованная по технологии Сендзимира
• Покрытие: цинковое, антикоррозийное, серого цвета
• Исполнение: с соединителем, без замка
• Перфорация: боковые стенки и дно - с отверстиями для крепления
• Крепление: винтовое, с использованием метизов M6
• Климатическое исполнение: УТ2,5 (работает при температуре от −40 C до +40 C, влажность до 98 %)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный 150х50-0,1 L3000 сталь 1мм ЛМс-П цУТ2.5 СОЭМИ совместим с другими элементами серии ЛМс: углами, переходниками, крестовинами и крышками. Для соединения между собой используются болты М6 - они входят в комплект фурнитуры, но не поставляются с лотком.

Монтаж осуществляется на стены, потолки или опоры с помощью кронштейнов и винтов. Перфорация в дне позволяет крепить кабели прямо к лотку, исключая необходимость отдельных крепежных планок. Гибкая система крепления поддерживает вертикальную, горизонтальную и наклонную прокладку.

Безопасность и стандарты

Лоток перфорированный 150х50-0,1 L3000 сталь 1мм ЛМс-П цУТ2.5 СОЭМИ произведен в соответствии с ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к механической прочности, коррозионной стойкости и электробезопасности. Цинкование по Сендзимира обеспечивает равномерное покрытие без пор, снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Оцинкованная сталь - долговечность в агрессивных средах, включая влажные помещения
• Перфорация по всей поверхности - удобство монтажа и последующего обслуживания
• Жесткая П-образная форма - сохраняет форму при нагрузках, не деформируется
• Соединитель в комплекте - упрощает сборку длинных трасс без дополнительных деталей
• Серый цвет - маскирует загрязнения, не требует окраски после установки

Ограничения применения

• Не предназначен для прокладки кабелей выше 1000 В - не имеет усиленной изоляционной защиты
• Не рекомендуется для внешней прокладки без крышки - открытое исполнение не защищает от осадков и механических повреждений
• Не выдерживает ударные нагрузки - нельзя использовать как несущую конструкцию для оборудования
• Работает только в пределах климатического исполнения УТ2,5 - при температурах ниже −40 C возможна хрупкость цинка

Примеры использования

• Прокладка кабелей питания и управления в офисном здании по потолочным перекрытиям
• Обустройство кабельных трасс на производстве - к конвейерам, станкам, щитовым помещениям
• Подключение систем видеонаблюдения и сигнализации в торговом центре
• Замена старых трубных трасс на более легкие и доступные лотки в жилом комплексе

Практические советы

• При расчете длины трассы учтите, что каждый лоток - 3 метра; для стыков используйте соединители, чтобы избежать люфта
• Для крепления кабелей внутри лотка используйте пластиковые хомуты - они не нарушают целостность цинкового покрытия
• Если нужна герметичность - дополняйте лоток крышкой (продается отдельно); сам по себе он не является закрытым каналом
• При монтаже на деревянные или гипсокартонные поверхности обязательно используйте анкерные крепления - обычные дюбели недостаточно надежны
• Проверьте перед заказом наличие фасонных элементов (углы, тройники) - они нужны для изменения направления трассы
