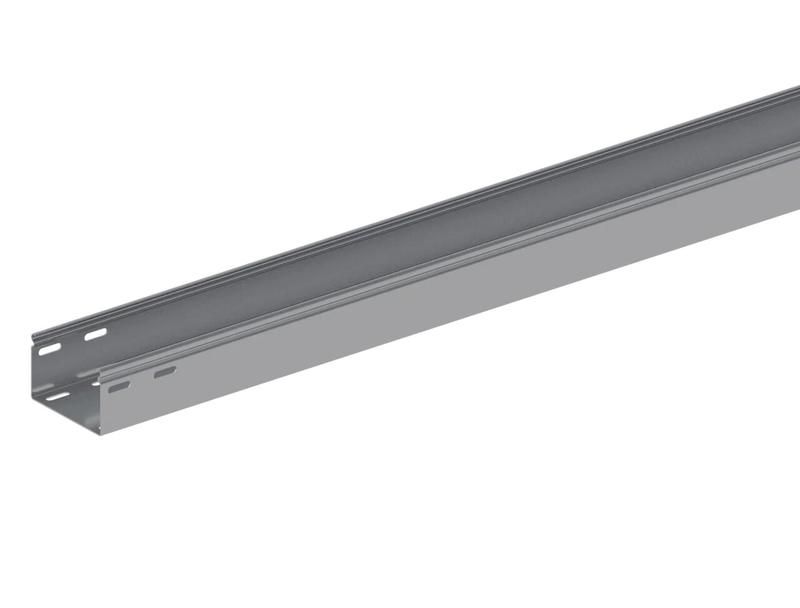

Лоток монтажный прямой замковый неперфорированный 100х50 L2000 сталь 1.5мм ЛПНЗ.100.50.2000.1.5.1 СОЭМИ Н0121141342

Лоток монтажный прямой замковый неперфорированный 100х50 L2000 сталь 1.5мм ЛПНЗ.100.50.2000.1.5.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного назначения. Благодаря замковой системе и прочной стали с цинковым покрытием, этот лоток обеспечивает надежную механическую защиту проводов и устойчив к коррозии даже в условиях повышенной влажности.

Назначение и область применения

Лоток монтажный прямой замковый неперфорированный 100х50 L2000 сталь 1.5мм ЛПНЗ.100.50.2000.1.5.1 СОЭМИ используется для прокладки силовых и слаботочных кабельных линий напряжением до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах, где требуется защищенная, доступная и долговечная система кабельной трассы. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, что особенно важно в средах с высокими требованиями к чистоте или безопасности.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм, длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячим цинкованием
• Тип конструкции: замковый, неперфорированный
• Климатическое исполнение: УТ1,5 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый неперфорированный 100х50 L2000 сталь 1.5мм ЛПНЗ.100.50.2000.1.5.1 СОЭМИ легко соединяется с другими элементами трассы: прямыми участками, углами, переходниками и крышками того же серийного ряда. Крышка фиксируется за счет прокатанного замка - не требует дополнительных креплений. Для сборки трассы между собой используются болты М6. Монтаж осуществляется на кронштейны, крепежные планки или непосредственно к стенам/потолкам с помощью анкеров или дюбелей. Габариты позволяют использовать лоток в стандартных нишах и коробах, однако перед установкой проверьте соответствие посадочного места и радиуса изгиба соседних фасонных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, допускающих воздействие влаги, пыли и перепадов температур. Горячее цинкование обеспечивает антикоррозийную защиту, снижает риск возгорания от внешнего контакта и продлевает срок службы. Применение в закрытых помещениях не требует дополнительных мер защиты. Не рекомендуется использование вне помещений без дополнительной герметизации стыков и крышек.

Преимущества

• Замковая система крышки исключает необходимость винтовых креплений - быстрый монтаж и демонтаж
• Цинковое покрытие повышает устойчивость к коррозии, особенно в сравнении с окрашенными аналогами
• Неперфорированная форма минимизирует риск попадания посторонних частиц, воды и насекомых
• Жесткая стальная основа толщиной 1,5 мм выдерживает нагрузки от тяжелых кабельных bundles без деформаций
• Стандартизированные размеры обеспечивают совместимость с широким спектром фасонных элементов от СОЭМИ

Ограничения применения

• Не предназначен для наружной прокладки без дополнительной защиты стыков и крышек - не имеет IP-защиты
• Не подходит для прокладки кабелей выше 1000 В
• Работает только в рамках климатического исполнения УТ1,5; при температурах ниже −40 C возможна хрупкость материала
• Не является взрывозащищённым устройством - нельзя применять во взрывоопасных зонах
• При использовании в местах с частыми вибрациями необходимо дополнительно фиксировать лоток к несущей конструкции

Примеры использования

• Прокладка кабелей питания и управления в офисном здании по потолку
• Трассировка сигнальных линий на производственной линии внутри цеха
• Обустройство распределительных щитов в многоквартирном доме
• Подключение оборудования в торговом центре - кабели от точек освещения, видеонаблюдения, POS-терминалов

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (100 мм) была достаточной для количества и диаметра прокладываемых кабелей - не перегружайте канал более чем на 40–50%
• При соединении нескольких лотков используйте болты М6 с гроверами - это предотвратит самопроизвольное ослабление
• Для длинных трасс (более 10 м) предусмотрите компенсационные зазоры или установите опоры через каждые 1,5–2 м
• При работе в сырых помещениях (например, парковках, подвалах) обязательно закрывайте все стыки и торцы специальными заглушками
• Артикул ЛПНЗ.100.50.2000.1.5.1 СОЭМИ совпадает с номером в каталоге - при заказе используйте именно его, чтобы избежать путаницы с перфорированными версиями
