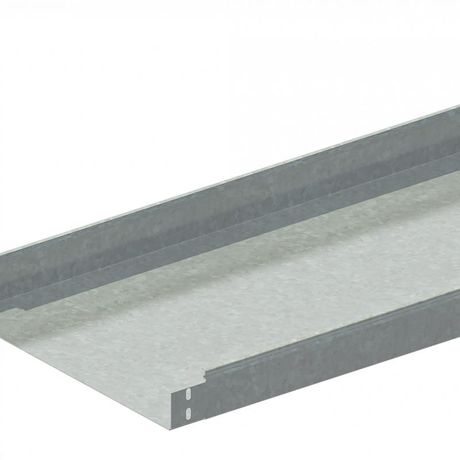

Лоток прямой замковый неперфорированный 400х100 L2000 сталь 0.7мм ЛМс-ПЗНМ цУТ2.5 СОЭМИ Н0122161616

Лоток кабельный неперфорированный стальной 400х100х2000 мм, толщина 0.7 мм, быстрый монтаж, ЛМс-ПЗНМ, цУТ2.5, СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Благодаря замковой конструкции и оцинкованной стали, этот лоток сочетает прочность, простоту сборки и долговечность.

Назначение и область применения

Лоток кабельный неперфорированный стальной 400х100х2000 мм, толщина 0.7 мм, быстрый монтаж, ЛМс-ПЗНМ, цУТ2.5, СОЭМИ используется для защиты и организации кабельных трасс напряжением до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с умеренным климатом. Неперфорированная форма предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, что важно для чувствительного оборудования и длинных кабельных маршрутов.

Технические характеристики

• Тип: неперфорированный лоток (глухой, без отверстий)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Габариты: ширина 400 мм, высота 100 мм, длина 2000 мм
• Покрытие: цинк - защищает от коррозии, сохраняет целостность при механических воздействиях
• Крепление: винтовое (метизы M6)
• Исполнение: без соединителя - требует внешнего крепления и стыковки с другими элементами
• Цвет: серый
• Климатическое исполнение: УТ2,5 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток кабельный неперфорированный стальной 400х100х2000 мм, толщина 0.7 мм, быстрый монтаж, ЛМс-ПЗНМ, цУТ2.5, СОЭМИ имеет замковую систему - боковые стенки имеют загнутый край, который плотно прилегает к крышке. Это исключает необходимость дополнительных креплений крышки, снижает время монтажа и повышает герметичность. Крепится к опорным конструкциям с помощью болтов М6. Для соединения лотков друг с другом по длине используйте прямые участки, выровненные по уровню. Для поворотов, ответвлений и переходов применяйте фасонные элементы (углы, тройники, переходники) того же производителя и стандарта. Учитывайте, что лоток не оснащен встроенным соединителем - требуется самостоятельная стыковка с использованием крепежа.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005, регламентирующим безопасную прокладку кабелей до 1000 В. Оцинкованное покрытие обеспечивает электроизоляцию и препятствует возникновению коррозионных процессов, которые могут привести к нарушению целостности проводников. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571.15 позволяет использовать лоток в системах распределения энергии в зонах с повышенными требованиями к надежности.

Преимущества

• Замковая конструкция крышки - не требует отдельного крепления, легко открывается для обслуживания
• Оцинкованная сталь - устойчивость к коррозии даже в условиях повышенной влажности
• Ровная поверхность без перфораций - минимизация риска попадания пыли, влаги, насекомых
• Стандартная длина 2000 мм - удобна для транспортировки и монтажа на прямых участках
• Совместимость с широким спектром фасонных элементов от СОЭМИ - возможность создания сложных трасс

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - отсутствует IP-защита, возможна эрозия цинка при постоянном контакте с атмосферными осадками
• Не рекомендуется для мест с частыми ударными нагрузками или вибрацией - толщина 0,7 мм достаточна для стандартных условий, но недостаточна для тяжелых промышленных сред
• Требуется использование дополнительных комплектующих (соединители, углы, кронштейны) - сам по себе является лишь прямым участком
• Не подходит для прокладки силовых кабелей выше 1000 В - не соответствует требованиям для высоковольтных сетей

Примеры использования

• Прокладка контрольных кабелей между пультами управления и оборудованием на заводе
• Организация сети Ethernet и телефонных линий в многоэтажном офисном здании
• Распределение питания для светильников и розеток в торговом центре
• Формирование кабельных трасс в подвесных потолках и технологических каналах

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и производства - это гарантирует точное совпадение замков и минимальный зазор при стыковке
• При прокладке на значительной длине оставляйте компенсационные зазоры (5–10 мм на каждые 10 м) - металл расширяется при нагреве
• Используйте только болты М6 с гроверами или пластиковыми шайбами - предотвратите ослабление креплений
• При работе в сырых помещениях дополнительно смажьте места стыков антикоррозийной смазкой - продлит срок службы
• Для больших объемов заказа - уточните наличие партии: производитель обеспечивает поставку любых объемов, но срок изготовления может составить 3–5 дней
