Лоток неперфорированный 100х50-1,0 L3000 монтаж без соединителей - Н0122162322 СОЭМИ

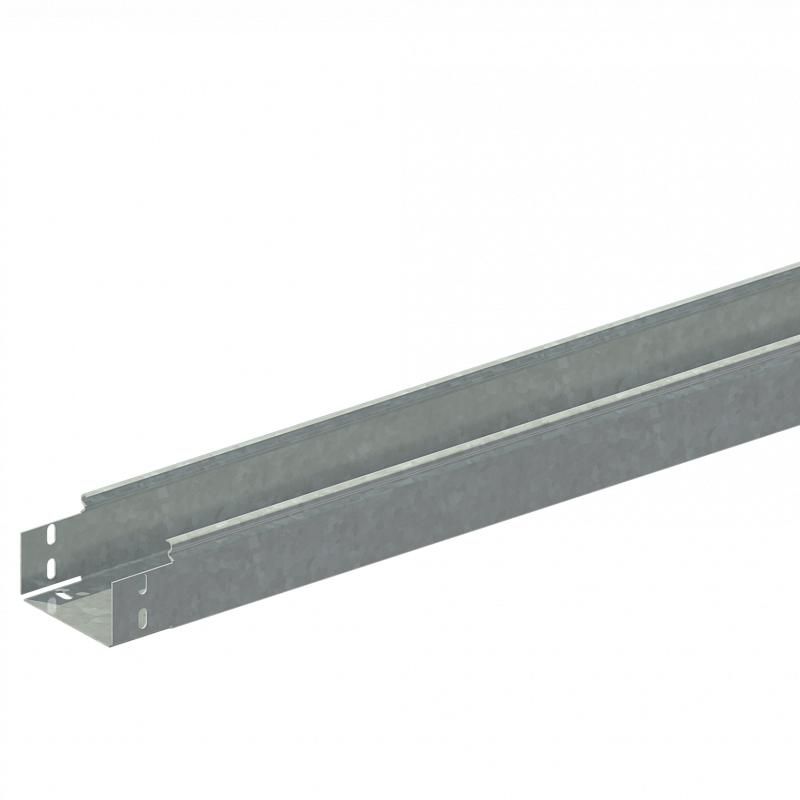

Лоток неперфорированный 100х50-1,0 L3000 сталь 1мм, прямой замковый неперфорированный 100х50 L3000, цинкование УТ2.5, СОЭМИ - это надежный элемент для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Продукт от бренда СОЭМИ выполнен из оцинкованной стали с замковым креплением крышки, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток неперфорированный 100х50-1,0 L3000 сталь 1мм, прямой замковый неперфорированный 100х50 L3000, цинкование УТ2.5, СОЭМИ предназначен для защиты и организации кабельных трасс в условиях, где требуется исключить доступ к проводникам - например, в местах с повышенной запыленностью, влажностью или риском механических воздействий. Подходит для прокладки силовых, контрольных и слаботочных кабелей в жилых зданиях, офисах, торговых центрах, производственных помещениях и на объектах энергетики. Использование неперфорированного лотка предпочтительно там, где важна герметичность и защита от внешних факторов.

Технические характеристики

• Форма: прямой, замковый, неперфорированный
• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 1 мм
• Покрытие: цинк по технологии Сендзимира (УТ2.5 - улучшенная коррозионная стойкость)
• Цвет: серый
• Крепление: винтовое (монтаж через отверстия с использованием болтов М6)
• Исполнение: без встроенного соединителя - требует внешнего крепления
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ2.5 (умеренный и холодный климат, с возможным воздействием влаги и температурными колебаниями)

Совместимость и монтаж

Лоток неперфорированный 100х50-1,0 L3000 сталь 1мм, прямой замковый неперфорированный 100х50 L3000, цинкование УТ2.5, СОЭМИ совместим с другими элементами серии ЛМс: углами, переходами, крестовинами и крышками. Крышка фиксируется за счет заводского замка - ее можно легко открывать для обслуживания без демонтажа всего участка. Для соединения между собой лотки крепятся винтами М6 через предварительно подготовленные отверстия в боковых стенках. Монтаж выполняется на кронштейнах, подвесах или крепежных планках. Обязательно соблюдать шаг крепления - не более 1,5 м для горизонтальных участков, чтобы избежать прогиба. Направление трассы меняется с помощью фасонных элементов - сам лоток является только прямым участком.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005, регламентирующим безопасную прокладку кабелей до 1000 В. Цинкование по методу Сендзимира обеспечивает равномерное покрытие и длительную защиту от коррозии даже при повышенной влажности. Элемент не содержит материалов, выделяющих токсичные вещества при нагреве, и может применяться в закрытых помещениях с постоянным присутствием людей. Рекомендуется использовать в системах, где предусмотрена заземляющая связь всех металлических элементов трассы.

Преимущества

• Замковая система крышки позволяет быстро открывать и закрывать лоток без инструментов - удобно для осмотра и ремонта
• Оцинкованная сталь 1 мм обеспечивает прочность и долгий срок службы без потери формы
• Герметичная конструкция защищает кабели от пыли, влаги и случайных контактов
• Серый цвет не требует окраски после монтажа - готов к установке сразу после доставки
• Производство по ТУ гарантирует точность геометрии и совместимость с другими комплектующими СОЭМИ

Ограничения применения

• Не предназначен для наружной прокладки без дополнительной защиты от прямого солнца и атмосферных осадков - хотя цинк устойчив, длительное воздействие воды снижает срок службы
• Не используется в средах с химически активными парами (например, кислоты, щелочи) - цинк может разрушаться
• Отсутствие внутреннего соединителя требует обязательного использования внешних крепежных элементов - нельзя просто “приложить” один лоток к другому без болтов
• Не рекомендуется для нагрузок выше 1000 В - для высоковольтных сетей нужны специализированные решения

Примеры использования

• Прокладка кабелей питания и управления в корпусах автоматических линий на заводе
• Организация трассы для слаботочных систем (LAN, CCTV, сигнализация) в многоэтажном офисе
• Монтаж силовых кабелей в подвале жилого дома с высокой влажностью
• Обустройство кабельных каналов в торговом центре под потолком или вдоль стен

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка (100 мм) достаточна для суммарного сечения кабелей - не забудьте про коэффициент заполнения (не более 40–50%)
• При длинных прямых участках (>10 м) предусматривайте компенсационные зазоры - металл расширяется при нагреве
• Для вертикальных участков используйте дополнительные опоры каждые 1–1,2 м
• При работе с несколькими лотками одного размера - сохраняйте единый порядок расположения крышек (все сверху или все снизу) для эстетики и удобства обслуживания
• Артикул 122162322 и н0122162322 - это один и тот же продукт; при заказе указывайте любой из них
