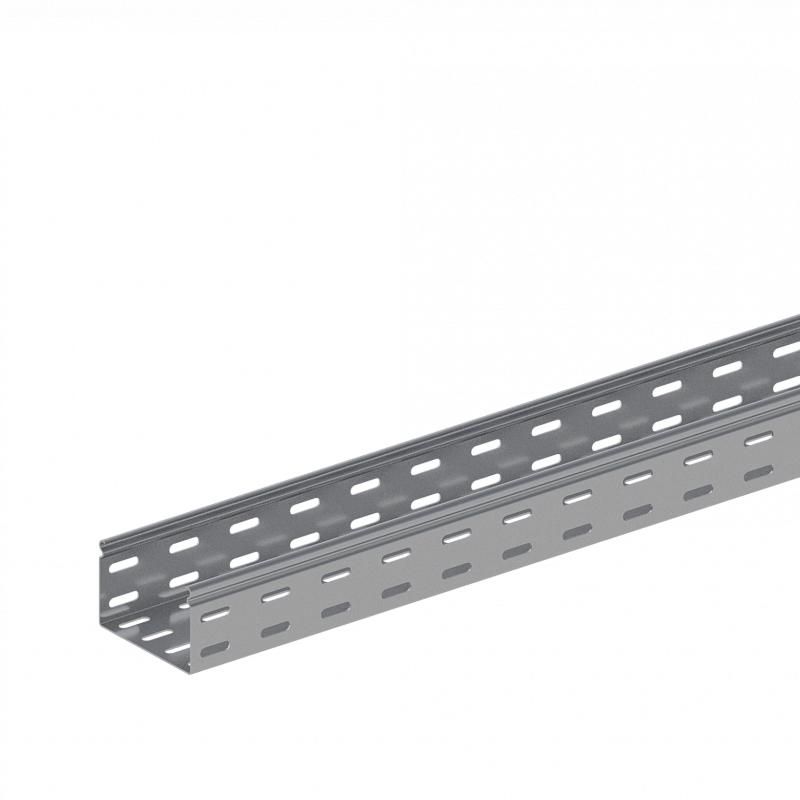

Лоток монтажный прямой замковый перфорированный 100х100 L2000 сталь 1.5мм ЛППЗ.100.100.2000.1.5.1 СОЭМИ Н0121131642

Лоток монтажный прямой замковый перфорированный 100х100 L2000 сталь 1.5мм ЛППЗ.100.100.2000.1.5.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Благодаря перфорированной конструкции и замковому креплению крышки, этот лоток обеспечивает удобный доступ к проводам и надежную защиту от внешних воздействий.

Назначение и область применения

Лоток монтажный прямой замковый перфорированный 100х100 L2000 сталь 1.5мм ЛППЗ.100.100.2000.1.5.1 СОЭМИ используется для прокладки силовых и слаботочных кабелей в местах, где требуется быстрый доступ к проводам и устойчивость к механическим нагрузкам. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с внутренней прокладкой кабельных трасс. Перфорация позволяет легко крепить кабели хомутами и обеспечивает естественную вентиляцию.

Технические характеристики

• Габариты: 100×100 мм (высота × ширина), длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячим цинкованием
• Тип конструкции: замковый, перфорированный
• Климатическое исполнение: УТ1,5 (работает при температуре от −50 C до +40 C, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый перфорированный 100х100 L2000 сталь 1.5мм ЛППЗ.100.100.2000.1.5.1 СОЭМИ имеет заводской замок для фиксации крышки - он не требует дополнительных креплений. Для соединения между собой лотки крепятся болтами M6 через предварительно просверленные отверстия. Крышка плотно защелкивается и удерживается без инструментов, что ускоряет обслуживание. Прямой лоток можно использовать как базовый элемент трассы; повороты и ответвления выполняются с помощью фасонных элементов того же серийного ряда. Монтаж возможен на стенах, потолках и опорах с шагом крепления до 1,5 м.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, допускающих контакт с влагой и пылью. Горячее цинкование обеспечивает долговечную антикоррозийную защиту даже при частом контакте с влажной средой. Напряжение до 1000 В соответствует нормам для кабельных систем в зонах с ограниченным доступом. Открытая прокладка не требует специальных мер защиты от возгорания, однако необходимо соблюдать правила ПУЭ при расположении рядом с источниками тепла.

Преимущества

• Перфорация позволяет легко фиксировать кабели хомутами и снижает вес всей системы
• Замковая система крышки исключает необходимость винтов - ускоряет сборку и ремонт
• Цинковое покрытие защищает от коррозии в течение всего срока службы
• Стальная основа толщиной 1,5 мм выдерживает значительные механические нагрузки
• Регламентированная длина 2000 мм совпадает с типовыми интервалами монтажа, минимизируя отходы

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - отсутствует IP-защита
• Не рекомендован для прокладки в агрессивных средах (например, химических производствах) без дополнительной защиты
• Не подходит для кабелей с наружным диаметром более 80–85 мм - возможны трудности с закрыванием крышки
• Требуется точный расчет нагрузки на крепление - максимальная масса кабелей в одном лотке должна соответствовать прочностным характеристикам материала

Примеры использования

• Прокладка кабелей питания и управления в административном корпусе
• Обустройство кабельных трасс на участках конвейеров и автоматизированных линий
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в многоэтажных жилых домах
• Альтернатива трубам в помещениях с высокими требованиями к скорости монтажа и доступу

Практические советы

• При планировании трассы учтите, что перфорация занимает около 30 % площади дна - это влияет на распределение нагрузки
• Для длинных прямых участков используйте компенсационные переходники, чтобы избежать деформаций при изменении температуры
• При использовании нескольких лотков параллельно сохраняйте минимальный зазор 50 мм между ними для теплоотвода
• Проверьте соответствие посадочного отверстия под крепеж - стандарт M6 требует сверления с точностью +-0,2 мм
• Лоток монтажный прямой замковый перфорированный 100х100 L2000 сталь 1.5мм ЛППЗ.100.100.2000.1.5.1 СОЭМИ лучше хранить в сухом месте перед монтажом - хотя цинк защищен, длительный контакт с влагой может вызвать белый налет
