Лоток монтажный прямой замковый перфорированный 100х50 L3000 сталь 1.5мм ЛППЗ.100.50.3000.1.5.1 СОЭМИ Н0121132342

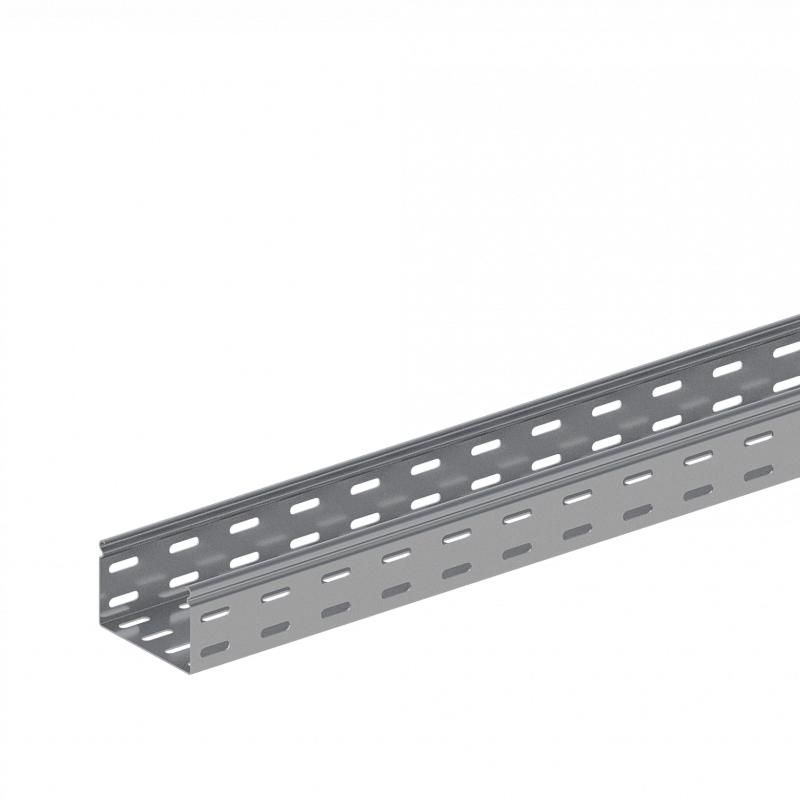

Лоток монтажный прямой замковый перфорированный 100х50 L3000 сталь 1.5мм ЛППЗ.100.50.3000.1.5.1 СОЭМИ - это прочная металлическая конструкция для открытой прокладки кабелей до 1000 В в зданиях различного назначения. Благодаря замковому креплению крышки и перфорированному дну, этот лоток сочетает удобство монтажа, вентиляцию кабелей и надежную механическую защиту.

Назначение и область применения

Лоток монтажный прямой замковый перфорированный 100х50 L3000 сталь 1.5мм ЛППЗ.100.50.3000.1.5.1 СОЭМИ предназначен для открытой укладки силовых и слаботочных кабелей в помещениях с нормальной и повышенной влажностью. Подходит для установки в жилых домах, офисах, торговых центрах, производственных корпусах и на объектах инфраструктуры. Перфорация позволяет легко крепить кабели хомутами, а также способствует естественному охлаждению проводов.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячим цинкованием
• Тип конструкции: замковый (крышка фиксируется за счет прокатанного замка)
• Перфорация: да - равномерные отверстия по всей поверхности дна
• Климатическое исполнение: УТ1,5 (работает при температуре от −50 C до +50 C, в условиях повышенной влажности и запыленности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый перфорированный 100х50 L3000 сталь 1.5мм ЛППЗ.100.50.3000.1.5.1 СОЭМИ совместим с другими элементами серии ЛМс: углами, переходниками, крестовинами и крышками. Крепление к стене или потолку осуществляется с помощью болтов М6 через предварительно просверленные отверстия в боковых стенках. Замковая система крышки не требует дополнительных крепежей - она плотно защелкивается и удерживается за счет формы профиля. Для сборки длинных трасс рекомендуется использовать одинаковые по толщине и типу лотки - смешивание с глухими или нецинованными элементами снижает долговечность системы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в сетях до 1000 В. Горячее цинкование обеспечивает антикоррозийную защиту даже при повреждении поверхностного слоя. Климатическое исполнение УТ1,5 гарантирует стабильную работу в суровых условиях - от холодных складов до теплых производственных помещений с высокой влажностью. Напряжение выше 1000 В требует применения специализированных решений - данный лоток не предназначен для таких задач.

Преимущества

• Замковая крышка - быстрый доступ к кабелям без демонтажа крепежа
• Перфорация - возможность точечного крепления кабелей и лучшая теплоотдача
• Цинковое покрытие - длительный срок службы без дополнительной защиты
• Жесткий профиль 1,5 мм - выдерживает нагрузку от большого количества кабелей и внешних воздействий
• Стандартизированная форма - совместимость с широким спектром фасонных элементов

Ограничения применения

• Не используется для прокладки кабелей свыше 1000 В - требуется применение изолирующих каналов или труб
• Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур (>100 C)
• Не рекомендован для наружной установки без дополнительной защиты от осадков - хотя цинк устойчив к коррозии, постоянный контакт с водой снижает срок службы
• Не следует использовать в средах с агрессивными химикатами (кислоты, щелочи) - цинк подвержен химической эрозии

Примеры использования

• Распределение кабелей по этажам в многоэтажном офисном здании
• Прокладка силовых линий в цехе с конвейерами и автоматизированным оборудованием
• Обустройство кабельных трасс в торговом центре - питание светильников, терминалов, видеокамер
• Подключение систем безопасности и связи в жилом комплексе

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м - особенно при большой массе кабелей
• Перед укладкой проверьте радиус изгиба - максимальный допустимый угол поворота достигается только с использованием фасонных элементов, а не путем деформации самого лотка
• Для длинных прямых участков (более 10 м) предусмотрите компенсационные зазоры между секциями - металл расширяется при нагреве
• При закупке нескольких лотков монтажных прямых замковых перфорированных 100х50 L3000 сталь 1.5мм ЛППЗ.100.50.3000.1.5.1 СОЭМИ - заказывайте все партии одновременно, чтобы избежать цветовых отличий цинкового покрытия
• Не забудьте про крышки - они продаются отдельно и должны соответствовать типу лотка (замковый/глухой)
