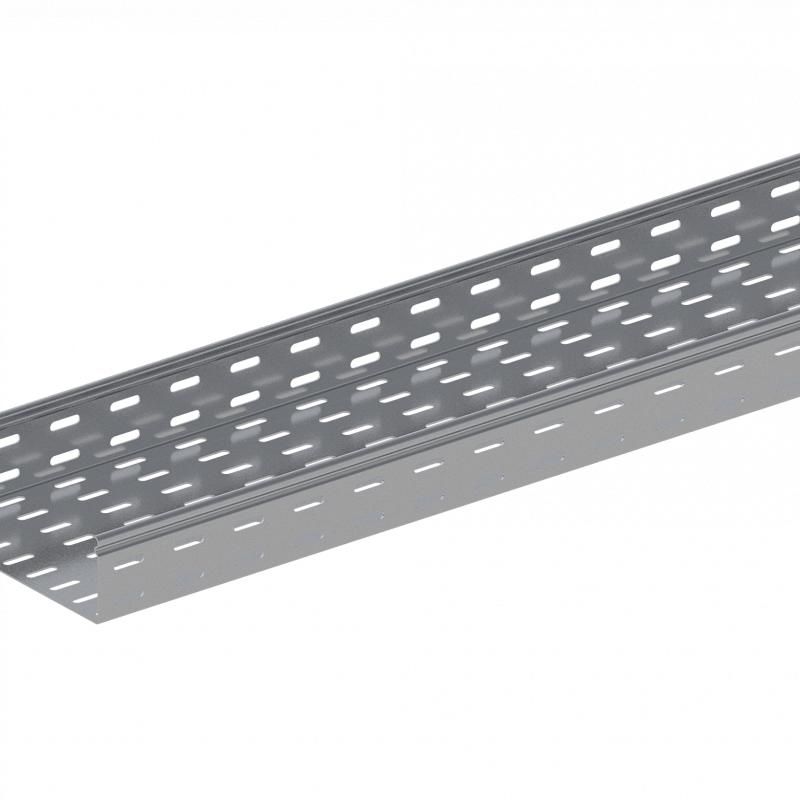

Лоток монтажный прямой замковый перфорированный 200х50 L3000 сталь 1.5мм ЛППЗ.200.50.3000.1.5.1 СОЭМИ Н0121132344

Лоток монтажный прямой замковый перфорированный 200х50 L3000 сталь 1.5мм ЛППЗ.200.50.3000.1.5.1 СОЭМИ - это прочная стальная конструкция с перфорацией и замковым механизмом для открытой прокладки кабелей до 1000 В в зданиях различного назначения. Бренд СОЭМИ Ст.Оскол выпускает этот лоток в соответствии с техническими условиями, обеспечивая надежную защиту проводов и удобство монтажа.

Назначение и область применения

Лоток монтажный прямой замковый перфорированный 200х50 L3000 сталь 1.5мм ЛППЗ.200.50.3000.1.5.1 СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах, где требуется доступ к кабелям для обслуживания или расширения сети. Перфорация позволяет легко крепить кабели хомутами, а замковый дизайн упрощает установку крышки.

Технические характеристики

• Габариты: ширина 200 мм, высота 50 мм, длина 3000 мм
• Материал: сталь с горячим цинкованием - защищает от коррозии
• Толщина стенки: 1,5 мм - обеспечивает механическую прочность
• Исполнение: УТ1,5 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности
• Тип: замковый - крышка фиксируется за счет прокатанного замка, без болтов
• Перфорация: равномерные отверстия по всей поверхности дна - для крепления кабелей
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый перфорированный 200х50 L3000 сталь 1.5мм ЛППЗ.200.50.3000.1.5.1 СОЭМИ совместим с другими элементами системы ЛМс: углами, переходниками, крестовинами и крышками того же типа. Для соединения между собой используется крепление болтами М6. Крышка плотно фиксируется замком - её можно открывать и закрывать многократно без потери герметичности. Монтаж осуществляется на кронштейны, стены или потолки с шагом не более 1,5 м. Рекомендуется использовать анкерные болты или дюбели для бетона/кирпича, саморезы - для металлических конструкций.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на эксплуатацию в условиях, предусмотренных климатическим исполнением УТ1,5. Горячее цинкование повышает долговечность в агрессивных средах, снижает риск возгорания благодаря отсутствию пластиковых компонентов. Применяется в системах, не требующих взрывозащиты. Не предназначен для использования в местах с постоянным воздействием открытого пламени или агрессивными химикатами.

Преимущества

• Замковый механизм исключает необходимость крепления крышки болтами - экономит время при монтаже и обслуживании
• Перфорированное дно позволяет фиксировать кабели хомутами без сверления - ускоряет сборку и упрощает модернизацию
• Горячее цинкование гарантирует коррозионную стойкость даже в сырых помещениях
• Сталь толщиной 1,5 мм выдерживает значительные нагрузки - подходит для массивных пучков кабелей
• Регулярные отверстия обеспечивают естественную вентиляцию - предотвращают перегрев кабелей

Ограничения применения

• Не рекомендуется применять в помещениях с постоянным контактом с кислотами, щелочами или растворителями - цинк может разрушаться
• Не предназначен для прокладки кабелей выше 1000 В - не имеет усиленной изоляционной защиты
• Не подходит для наружной установки под открытым небом без дополнительной защиты от осадков - хотя цинк устойчив, длительный контакт с водой может вызвать белый налет
• Не является взрывозащищённым устройством - нельзя использовать в зонах класса В-I, В-II, В-IIa

Примеры использования

• Прокладка кабелей питания и управления в корпусах автоматических линий на заводах
• Обустройство кабельных трасс в серверных комнатах офисных зданий
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в многоэтажных жилых домах
• Подключение оборудования в торговых павильонах и складских помещениях
• Альтернатива трубам и каналам там, где нужен быстрый доступ к кабелям

Практические советы

• При заказе нескольких лотков проверьте соответствие длин - все элементы должны иметь одинаковый размер (3000 мм), чтобы избежать перекосов при соединении
• Для больших нагрузок используйте опоры через каждые 1–1,2 м - особенно при заполнении лотка на 70% и более
• Перед монтажом удалите острые кромки на перфорации - они могут повредить изоляцию кабелей
• Если требуется изменить направление трассы - используйте фасонные элементы от того же производителя (СОЭМИ Ст.Оскол) - это сохранит целостность замкового соединения
• При работе в холодном климате (до −30 C) избегайте ударных нагрузок - сталь становится менее пластичной
