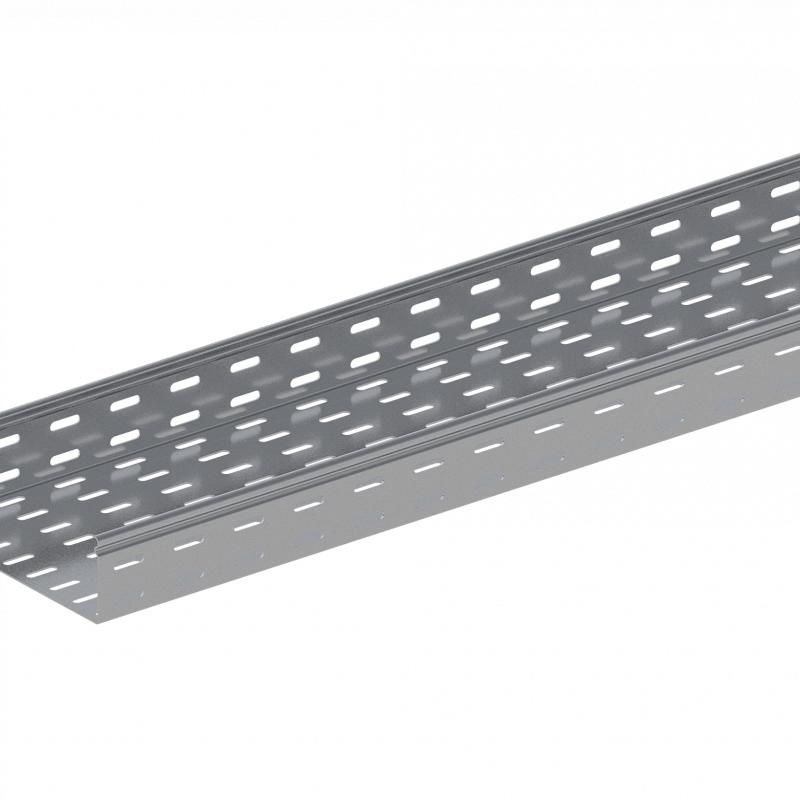

Лоток монтажный прямой замковый перфорированный 200х100 L2000 сталь 1мм ЛППЗ.200.100.2000.1.1 СОЭМИ Н0121131624

Лоток кабельный перфорированный замковый 200х100х2000 сталь 1 мм от СОЭМИ Ст.Оскол (артикул 121131624) предназначен для открытой прокладки кабелей до 1000 В на промышленных, коммерческих и жилых объектах. Его замковая конструкция и цинковое покрытие обеспечивают прочность, быстрый монтаж и долговечность в сложных условиях.

Назначение и область применения

Лоток кабельный перфорированный замковый 200х100х2000 сталь 1 мм используется для организации открытых кабельных трасс в помещениях и на улице. Подходит для прокладки силовых, сигнальных и управляющих кабелей напряжением до 1000 В. Применяется в офисах, жилых домах, торговых центрах, производственных зонах, на станках, конвейерах и в шкафах управления. Благодаря перфорации легко осуществляется вентиляция, крепление кабелей и доступ к проводам для обслуживания.

Технические характеристики

• Размеры: 200 мм (ширина) × 100 мм (высота) × 2000 мм (длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Исполнение: замковое - крышка фиксируется за счет прокатанного замка, не требует дополнительных креплений
• Перфорация: боковые стенки и основание имеют отверстия для крепления, вентиляции и удобной маршрутизации кабелей
• Цвет: серый
• Климатическое исполнение: УТ1,5 - работает при температуре от −50 C до +50 C, в условиях повышенной влажности и запыленности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток кабельный перфорированный замковый 200х100х2000 сталь 1 мм совместим с другими элементами серии ЛМс: углы, переходники, тройники и заглушки. Крепится к стенам, потолкам или опорам с помощью винтов M6 через монтажную перфорацию в основании. Замковая система позволяет закрывать крышку без болтов - достаточно защелкнуть её по всей длине. Для удлинения трассы лотки соединяются встык с использованием болтов M6. Перфорация в боковых стенках позволяет крепить кабели хомутами или кабельными планками прямо на лоток.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в электроустановках до 1000 В. Горячее цинкование обеспечивает электрическую проводимость корпуса, что важно для систем заземления. Наличие перфорации снижает риск перегрева кабелей. Климатическое исполнение УТ1,5 гарантирует надежную работу в условиях повышенной влажности, пыли и перепадов температур.

Преимущества

• Замковая конструкция - быстрая установка крышки без инструментов
• Горячее цинкование - устойчивость к коррозии, особенно важна во влажных средах
• Перфорация по всему периметру - удобство крепления кабелей, вентиляции и доступа
• Стальная конструкция толщиной 1 мм - достаточная жесткость для нагрузок при прокладке нескольких десятков кабелей
• Серый цвет - нейтральный внешний вид, хорошо сочетается с большинством интерьеров и оборудования

Ограничения применения

• Не предназначен для прокладки кабелей выше 1000 В - требуется использование специализированных лотков
• Не рекомендован для постоянного воздействия открытого пламени или экстремальных температур свыше +50 C
• При монтаже на вертикальных поверхностях необходимо использовать дополнительные крепления каждые 1–1,5 м
• Не следует применять в агрессивных химических средах (например, в кислотных производствах) - цинк может разрушаться

Примеры использования

• Прокладка кабелей питания и управления в серверной комнате
• Обустройство кабельных трасс в торговом центре между этажами
• Фиксация сигнальных кабелей на конвейере на пищевом производстве
• Монтаж кабелей связи в многоэтажном жилом доме
• Подключение датчиков и приводов на автоматизированной линии

Практические советы

• При выборе длины учтите, что каждый лоток имеет точную длину 2000 мм - для длинных трасс используйте несколько лотков с соединением болтами M6
• Перед монтажом проверьте посадочные отверстия в основании - они должны совпадать с шагом крепежа на поверхности
• Для защиты от пыли и влаги в неотапливаемых помещениях используйте лоток вместе с герметичными заглушками
• При прокладке тяжелых кабелей (более 10 кг/м) увеличьте частоту крепления до 1 м
• Лоток можно резать болгаркой с диском по металлу - после резки обязательно обработайте кромки антикоррозийным составом
