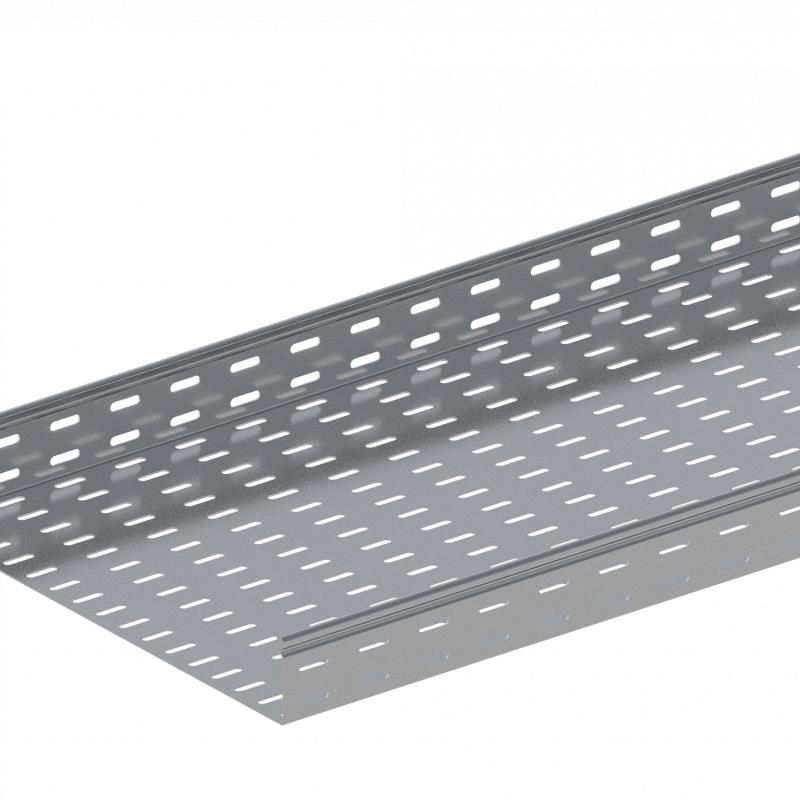

Лоток монтажный прямой замковый перфорированный 400х100 L2000 сталь 1мм ЛППЗ.400.100.2000.1.1 СОЭМИ Н0121131626

Лоток кабельный перфорированный 400х100х1.0 L2000 замковый сталь от СОЭМИ - это надёжный элемент для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Артикул 121131626 выполнен из стали с горячим цинкованием, что обеспечивает долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток кабельный перфорированный 400х100х1.0 L2000 замковый сталь предназначен для открытой прокладки силовых и слаботочных кабелей в зданиях различного назначения: жилых домах, офисах, торговых центрах, производственных помещениях и на объектах инфраструктуры. Подходит для систем, где требуется доступ к кабелям для обслуживания, диагностики или модернизации. Перфорация позволяет легко крепить кабели хомутами, а также способствует естественному охлаждению проводов.

Технические характеристики

• Размеры: ширина 400 мм, высота 100 мм, длина 2000 мм
• Толщина стенки: 1,0 мм
• Материал: сталь с горячим цинкованием (защита от коррозии)
• Исполнение: замковое - крышка фиксируется за счёт прокатанного замка, не требует дополнительных креплений
• Перфорация: боковые стенки и дно имеют отверстия для крепления и вентиляции
• Цвет: серый (естественный цвет цинкового покрытия)
• Климатическое исполнение: УТ1,5 - устойчив к температурным колебаниям и повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток кабельный перфорированный 400х100х1.0 L2000 замковый сталь совместим с другими элементами серии ЛМс: поворотами, переходами, муфтами и крышками. Крепится к опорам или потолку с помощью винтов M6 через отверстия в основании. Замковая система крышки позволяет быстро открывать и закрывать лоток без инструментов - удобно при плановом осмотре или добавлении кабелей. Для соединения между собой лотки стыкуются вплотную; дополнительные крепления не обязательны, но рекомендованы при нагрузках или вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу с кабелями до 1000 В. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, снижает риск возникновения точечных дефектов. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571.15. Все комплектующие (винты, крышки) должны использоваться в рамках заявленной нагрузки - не допускается перегрузка механическими усилиями сверх расчётной.

Преимущества

• Замковая конструкция исключает потерю крышки и ускоряет монтаж/обслуживание
• Перфорация по всей поверхности - возможность крепления кабелей без сверления, улучшает теплоотвод
• Горячее цинкование - устойчивость к коррозии в агрессивных средах, срок службы более 25 лет
• Стандартизированные размеры - совместимость с широким спектром фасонных элементов
• Низкая масса при сохранении прочности - удобно транспортировать и устанавливать

Ограничения применения

Не предназначен для прокладки в местах с постоянным воздействием открытого пламени, агрессивными химикатами (кислоты, щёлочи) или в условиях частого погружения в воду. Не следует использовать в качестве несущего элемента для тяжёлого оборудования - лоток рассчитан только на вес кабелей и легких креплений. Температурный диапазон ограничен условиями UТ1,5 - не рекомендуется применение при температурах ниже -40 C или выше +50 C без дополнительной защиты.

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах офисных зданий
• Обустройство кабельных трасс на производственных линиях с частым доступом для ремонта
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в торговом центре
• Открытая прокладка в подвальных помещениях, технических этажах, эстакадах

Практические советы

• При монтаже соблюдайте шаг крепления - не более 1,5 м для горизонтальной трассы, чтобы избежать прогиба
• Используйте только винты M6 с подходящей длиной - слишком длинные могут задеть кабели внутри
• При необходимости резки - используйте болгарку с диском по металлу, после чего обработайте кромки против коррозии
• Проверьте посадочные отверстия перед установкой - они должны быть чистыми, без заусенцев
• Для вертикальных участков обязательно используйте дополнительные поддерживающие кронштейны
• Артикул 121131626 - идеально сочетается с крышками и углами того же производителя (СОЭМИ); смешивать с продукцией других брендов не рекомендуется без проверки совместимости
