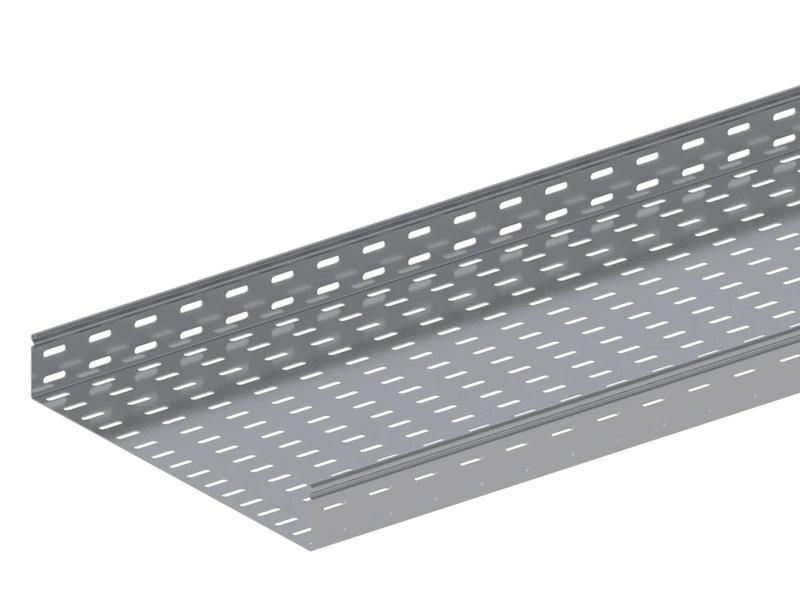

Лоток монтажный прямой замковый перфорированный 400х65 L2000 сталь 1мм ЛППЗ.400.65.2000.1.1 СОЭМИ Н0121131426

Лоток кабельный перфорированный замковый 400х65х2000 сталь 1мм от СОЭМИ Ст.Оскол - это надежный элемент кабельной системы для открытой прокладки проводов и кабелей до 1000 В. Артикул 121131426 выполнен из оцинкованной стали с замковым креплением крышки, что ускоряет сборку и повышает долговечность. Подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Лоток кабельный перфорированный замковый 400х65х2000 сталь 1мм предназначен для открытой прокладки силовых и слаботочных кабелей на объектах с повышенными требованиями к защите и доступу. Применяется в офисах, торговых центрах, жилых домах, производственных помещениях, на станках и конвейерах. Перфорация позволяет легко организовать вывод кабелей, а замковая система исключает необходимость в дополнительных креплениях крышки.

Технические характеристики

• Размеры: ширина 400 мм, высота 65 мм, длина 2000 мм
• Материал: сталь толщиной 1 мм
• Покрытие: горячий цинк - устойчиво к коррозии, подходит для влажных и агрессивных сред
• Исполнение: замковое - крышка фиксируется за счет прокатанного замка, не требует болтов
• Перфорация: боковые стенки и основание имеют монтажные отверстия для крепления и вывода кабелей
• Крепление к конструкциям: винтовое, через отверстия в основании
• Цвет: серый (естественный цвет оцинкованной стали)
• Климатическое исполнение: УТ1,5 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток совместим с другими элементами кабельной системы того же типа: углы, переходники, тройники, заглушки и кронштейны. Для соединения между собой используется крепеж M6. Крышка плотно фиксируется замком - ее можно открывать и закрывать многократно без потери герметичности. Монтаж осуществляется на стены, потолки или опоры с помощью хомутов, кронштейнов или анкеров через монтажную перфорацию. Длина 2000 мм позволяет минимизировать количество стыков при прокладке прямых участков.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005 и рассчитано на работу с кабелями до 1000 В. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, снижает риск возникновения точечной электрокоррозии. Наличие перфорации предотвращает перегрев кабелей за счет естественной вентиляции. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Замковая конструкция крышки - быстрая установка и легкий доступ к кабелям без инструментов
• Горячее цинкование - длительный срок службы даже в сырых и пыльных условиях
• Перфорация по всей поверхности - удобная прокладка, ремонт и модернизация трассы
• Стандартная длина 2 м - оптимальна для большинства проектов, снижает отходы
• Совместимость с широким спектром фасонных элементов - гибкая адаптация под любую трассу

Ограничения применения

• Не предназначен для прокладки в земле, подземных канализациях или кабельных коллекторах
• Не рекомендован для мест с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк защищает, он не устойчив к агрессивной химии
• Толщина 1 мм достаточна для стандартных нагрузок, но не подходит для массивных кабельных bundles свыше 100 кг/м - требуется усиленный лоток
• Не является взрывозащищенным оборудованием - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Прокладка кабелей питания и управления в административном здании по потолку
• Обустройство кабельных трасс на заводе - от распределительных щитов к станкам
• Система связи в торговом центре: Ethernet, видеонаблюдение, Wi-Fi точки
• Аварийное освещение и сигнализация в многоэтажном жилом доме
• Подключение оборудования в серверной комнате - с возможностью последующего добавления кабелей

Практические советы

• При монтаже соблюдайте радиус изгиба - не допускайте перегибов кабелей внутри лотка
• Используйте кронштейны с шагом не более 1,5–2 м для равномерной нагрузки
• При использовании нескольких лотков параллельно - оставляйте зазор 50–100 мм для теплоотвода
• Для длинных трасс с большим числом кабелей - проверьте суммарную массу: 1 м лотка весит около 3,5 кг, не превышайте расчетную нагрузку
• При заказе комплекта - учтите, что крышка продается отдельно; она совместима с этим лотком и имеет тот же артикул с суффиксом “крышка”
• Проверяйте посадочные отверстия перед монтажом - они должны быть чистыми, без заусенцев
