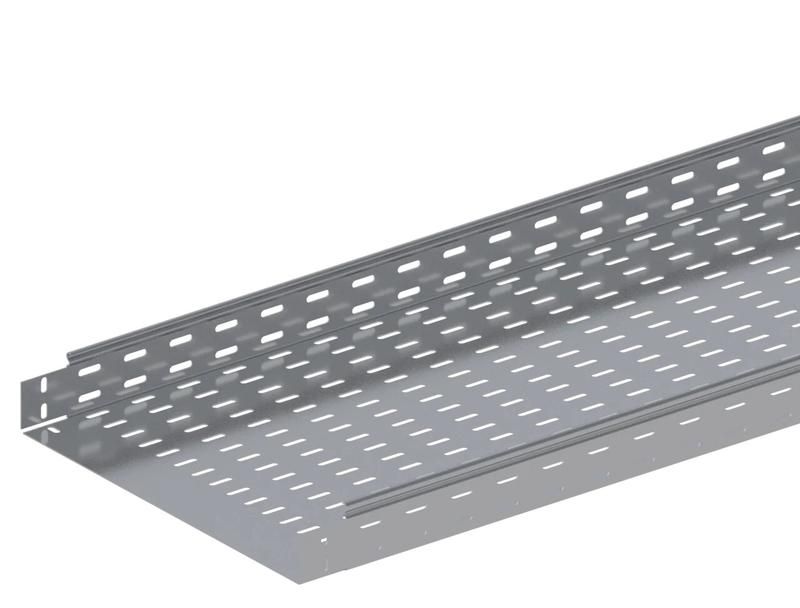

Лоток перфорированный 400х80х2000 мм монтаж без соединителей - Н0121151536 СОЭМИ

Лоток перфорированный монтажный прямой 400х80х2000 мм, толщина 1.2 мм, монтаж без соединителей, ЛППМ.400.80.2000.1.2.1, СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Изготовлен из стали с горячим цинкованием, отличается прочной конструкцией и возможностью быстрого монтажа без дополнительных соединителей.

Назначение и область применения

Лоток перфорированный монтажный прямой 400х80х2000 мм, толщина 1.2 мм, монтаж без соединителей, ЛППМ.400.80.2000.1.2.1, СОЭМИ используется для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам для обслуживания. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и на объектах энергетики. Применяется там, где важна вентиляция кабелей и возможность легкого добавления или удаления проводов.

Технические характеристики

• Тип изделия: лоток перфорированный замкового типа
• Размеры: ширина 400 мм, высота 80 мм, длина 2000 мм
• Толщина материала: 1,2 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии, повышает долговечность
• Крепление: винтовое через перфорацию в основании
• Перфорация: боковые стенки и дно - для вентиляции и крепления кабелей
• Цвет: серый
• Климатическое исполнение: УТ1,5 - устойчив к повышенной влажности и температурным колебаниям
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный монтажный прямой 400х80х2000 мм, толщина 1.2 мм, монтаж без соединителей, ЛППМ.400.80.2000.1.2.1, СОЭМИ не требует специальных соединителей - он монтируется напрямую к поверхности с помощью болтов М6 через перфорацию в дне. Крышка фиксируется замковым механизмом, что исключает необходимость в дополнительных крепежах. Для изменения направления трассы используйте фасонные элементы (углы, переходы, ответвители) того же типа. Перфорация позволяет закрепить кабели хомутами прямо на лотке.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу с кабелями напряжением до 1000 В. Горячее цинкование обеспечивает электроизоляционную безопасность и предотвращает образование коррозии даже при механических повреждениях покрытия. Климатическое исполнение УТ1,5 гарантирует надежную работу в условиях повышенной влажности и температур от -45C до +45C.

Преимущества

• Замковая система крышки - легко открывается и закрывается без инструментов
• Перфорация по всей площади - удобно для крепления кабелей и вентиляции
• Отсутствие соединителей - снижает стоимость и время монтажа
• Горячее цинкование - длительный срок службы без дополнительного обслуживания
• Жесткая конструкция - выдерживает нагрузку от большого числа кабелей

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - не имеет защиты от прямого воздействия осадков
• Не рекомендован для мест с постоянными ударными нагрузками или вибрацией без дополнительного крепления
• Не совместим с системами, требующими герметичной защиты (например, IP65+); для таких задач нужны глухие лотки или короба
• При использовании в агрессивных средах (химические производства) необходимо проверить совместимость с цинковым покрытием

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Обустройство кабельных трасс в административных зданиях
• Монтаж кабелей на конвейерах и производственных линиях
• Разводка слаботочных сетей (LAN, CCTV, телефония) в торговых центрах
• Подключение оборудования в распределительных пунктах

Практические советы

• При монтаже соблюдайте шаг крепления не более 1,5 м - особенно при большой заполненности лотка
• Используйте болты М6 с шайбами для равномерного распределения нагрузки
• При необходимости удлинения лотка - стыкуйте его вплотную; допускается использование кронштейнов для компенсации деформаций
• Не перегружайте лоток сверх нормы - максимальная нагрузка зависит от плотности кабелей, но не должна превышать вес, создающий прогиб более 5 мм на 2 м
• Для частого доступа к кабелям выбирайте именно этот вариант - перфорация и замковая крышка обеспечивают быстрый доступ без демонтажа
