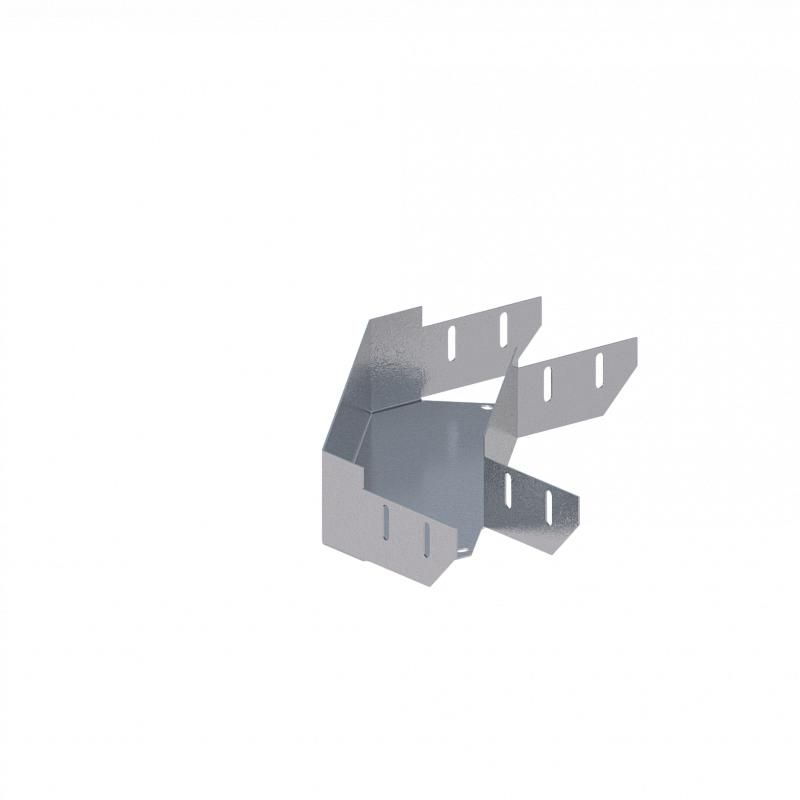

Лоток монтажный угловой горизонтальный 90град. 100х50 сталь 1мм ЛУ90Г.100.50.328.1.1 СОЭМИ Н0121310322

Лоток монтажный угловой горизонтальный 90 градусов 100х50 сталь 1 мм ЛУ90Г.100.50.328.1.1 СОЭМИ используется для изменения направления кабельной трассы под прямым углом, обеспечивая надёжную прокладку проводов и кабелей в промышленных и коммерческих объектах. Этот элемент изготавливается компанией СОЭМИ Ст.Оскол и соответствует требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 100х50 сталь 1 мм ЛУ90Г.100.50.328.1.1 СОЭМИ применяется для создания поворотов в кабельных трассах под углом 90°. Он позволяет изменить направление прокладки кабелей как в горизонтальной, так и в вертикальной плоскости, сохраняя целостность и доступность трассы. Подходит для использования в электроустановках, производственных цехах, распределительных щитах, на конвейерах и в других местах, где требуется компактная и защищённая маршрутизация кабелей.

Технические характеристики

• Форма: угловой, горизонтальный, 90°
• Размеры: ширина 100 мм, высота 50 мм, длина 328 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1 мм
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, с повышенной влажностью)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой ЛУ90Г.100.50.328.1.1 СОЭМИ совместим с другими элементами лотковой системы того же размера (100×50 мм) и аналогичного исполнения. Монтируется с помощью болтовых соединений или сварки к прямым участкам лотков. Для герметичности и прочности рекомендуется использовать одинаковые крепёжные элементы, применяемые в основной трассе. Учитывайте, что внутренний радиус изгиба составляет около 50 мм - это влияет на минимальный радиус прокладки жестких кабелей.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает антикоррозийную защиту, что делает лоток безопасным для длительной эксплуатации в условиях повышенной влажности и температурных перепадов. Климатическое исполнение УТ1,5 гарантирует работу при температурах от −40C до +40C и относительной влажности до 95% при 25C.

Преимущества

• Горячее цинкование увеличивает срок службы в агрессивных средах
• Жёсткая конструкция из стали 1 мм выдерживает механические нагрузки и давление кабелей
• Стандартизованные размеры обеспечивают точную сборку с другими элементами лотковой системы
• Длина 328 мм оптимальна для удобного монтажа без лишних стыков

Ограничения применения

• Не предназначена для использования в взрывоопасных зонах без дополнительной защиты
• Не рекомендуется для прокладки силовых кабелей с внешним диаметром более 30–35 мм - возможны трудности с заполнением и изгибом
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже цинковое покрытие имеет предел устойчивости

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с оборудованием
• Обход препятствий (колонн, трубопроводов) в распределительном помещении
• Сборка кабельных каналов в системах автоматизации и управления на заводах
• Прокладка слаботочных сетей (связь, сигнализация) в офисных и административных зданиях

Практические советы

• При проектировании трассы учтите, что внутренняя высота лотка - 50 мм; выбирайте кабели с суммарным диаметром не более 40 мм для свободного прохождения
• Для долговечности используйте только подходящие крепёжные детали - те же, что и для прямых лотков
• Проверьте соответствие размеров перед заказом: этот лоток совместим только с лотками 100×50 мм, другие размеры не подойдут
• При хранении и транспортировке избегайте деформаций - изгиб может нарушить геометрию и затруднить сборку
