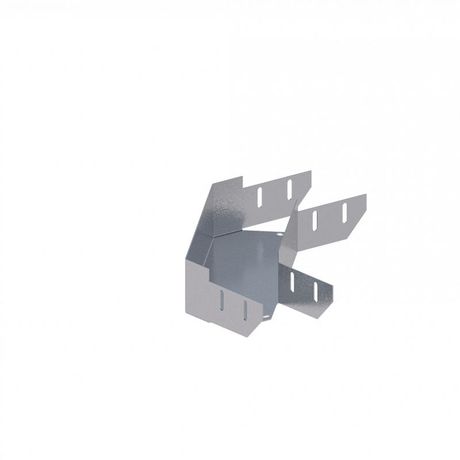

Лоток монтажный угловой горизонтальный 90град. 100х100 сталь 1.2мм ЛУ90Г.100.100.328.1.2.1 СОЭМИ Н0121310632

Лоток монтажный угловой горизонтальный 90 градусов 100х100 мм сталь 1.2 мм ЛУ90Г.100.100.328.1.2.1 от бренда СОЭМИ предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая надежную прокладку проводов и кабелей в распределительных системах. Этот элемент используется в составе лотковых систем для промышленного оборудования, щитовых помещений и технологических коробов.

Назначение и область применения

Лоток монтажный угловой ЛУ90Г.100.100.328.1.2.1 применяется для создания поворотов кабельной трассы под углом 90 градусов. Он позволяет изменить направление прокладки кабелей как в горизонтальной, так и в вертикальной плоскости, сохраняя целостность и доступность трассы. Подходит для использования в промышленных объектах: на заводах, в энергоустановках, на конвейерах, в шкафах управления и распределительных устройствах. Элемент особенно актуален там, где требуется компактное и прочное решение для перехода между участками трассы.

Технические характеристики

• Угол поворота: 90 градусов
• Форма: угловое исполнение, горизонтальное расположение
• Размеры: высота 100 мм, ширина 100 мм, длина 328 мм
• Материал: сталь
• Толщина стенки: 1,2 мм
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, подходит для влажных и агрессивных сред
• Цвет: серый
• Тип крепления: винтовой - фиксируется болтами к основному лотку или кронштейну
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, повышенной влажности и запыленности

Совместимость и монтаж

Лоток монтажный угловой ЛУ90Г.100.100.328.1.2.1 совместим со всеми лотками того же типа и размера (100×100 мм) от производителя СОЭМИ. Для установки используются стандартные винты M6–M8, которые затягиваются через предварительно просверленные отверстия по кромкам. Монтаж выполняется после сборки прямых участков трассы. Каждый поворот должен быть жестко закреплен - недопустимо использование без крепления, чтобы избежать деформации под нагрузкой. Обязательно проверьте соответствие внутреннего профиля лотка перед соединением - зазор между деталями не должен превышать 2 мм.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и долговечность. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск возникновения блуждающих токов. Применение в соответствии с требованиями ГОСТ Р 50571 и ПУЭ допускается для кабельных систем напряжением до 1000 В. Нагрузка на лоток не должна превышать расчетную массу кабелей, указанную в проекте - перегрузка вызывает прогиб и нарушение герметичности.

Преимущества

• Высокая жесткость за счет толщины стали 1,2 мм - выдерживает значительные внешние нагрузки
• Горячее цинкование увеличивает срок службы в условиях сырости, химической агрессии и перепадов температур
• Стандартизированные размеры обеспечивают точное соединение с другими элементами системы
• Винтовое крепление позволяет легко демонтировать и заменять элемент без повреждения всей трассы
• Серый цвет не требует окраски - готов к использованию сразу после доставки

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает вес человека или тяжелого оборудования
• Запрещено применять в средах с постоянным воздействием открытого огня или сверхвысоких температур (>+150C)
• Не рекомендуется использовать в помещениях с частыми ударными нагрузками - возможна деформация кромок
• Подходит только для кабелей с суммарным диаметром, не превышающим 80% внутреннего сечения лотка (не более 80 мм2 на один канал)

Примеры использования

• Переход кабельной трассы с потолочного уровня на стеновый в машинном зале
• Обход препятствий (колонн, трубопроводов) в распределительных щитах
• Соединение двух параллельных лотковых систем под прямым углом в цехе с плотной компоновкой оборудования
• Прокладка силовых кабелей от трансформаторной подстанции к распределительному пункту с изменением направления

Практические советы

• При заказе нескольких угловых лотков убедитесь, что все они имеют одинаковое исполнение - различия в длине или толщине нарушают герметичность соединения
• Перед монтажом проверьте наличие острых кромок - при необходимости слегка зашлифуйте их для защиты изоляции кабеля
• Для длинных трасс используйте дополнительные опоры рядом с угловым элементом - он менее устойчив к прогибу, чем прямые участки
• Не забудьте предусмотреть свободный радиус изгиба кабелей внутри лотка - минимальный радиус должен быть не менее 5 диаметров самого крупного кабеля
• Лоток монтажный угловой ЛУ90Г.100.100.328.1.2.1 от СОЭМИ можно комбинировать с аналогичными элементами других производителей, если соблюдены габариты и тип крепления
