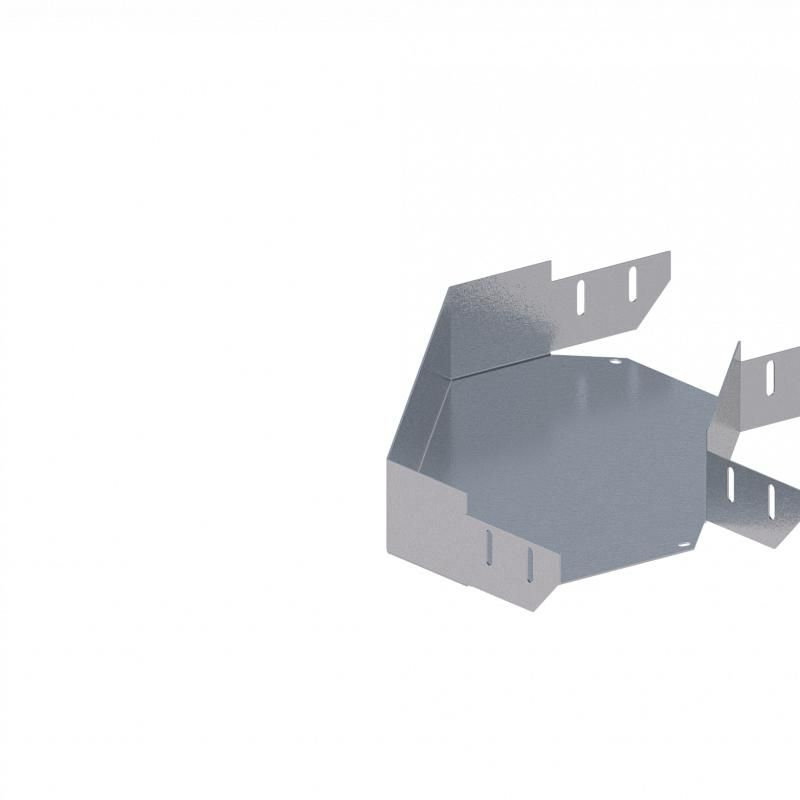

Лоток монтажный угловой горизонтальный 90град. 200х100 сталь 1.2мм ЛУ90Г.200.100.428.1.2.1 СОЭМИ Н0121310634

Лоток монтажный угловой горизонтальный 90 градусов сталь 1.2 мм ЛУ90Г.200.100.428.1.2.1 СОЭМИ предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая надежную прокладку силовых и слаботочных проводов в промышленных и коммерческих объектах. Этот элемент системы кабельного лотка сочетает прочность стали с защитой от коррозии и соответствует требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов сталь 1.2 мм ЛУ90Г.200.100.428.1.2.1 СОЭМИ используется для создания поворотов кабельных трасс под углом 90°. Применяется в системах кабельного лотка при прокладке проводов и кабелей в помещениях и на открытых площадках - например, на заводах, в распределительных пунктах, серверных, на элеваторах и в транспортной инфраструктуре. Подходит как для горизонтальных, так и для вертикальных участков трассы, когда требуется изменить направление движения кабеля.

Технические характеристики

• Форма: угловой, горизонтальный поворот на 90°
• Размеры: ширина 200 мм, высота 100 мм, длина 428 мм
• Материал: сталь с покрытием горячего цинкования
• Толщина стенки: 1,2 мм
• Тип соединения: винтовое (крепление болтами)
• Цвет: серый
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенной влажности)
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 90 градусов сталь 1.2 мм ЛУ90Г.200.100.428.1.2.1 СОЭМИ совместим с другими элементами лотковой системы того же типа и размера - прямоугольными лотками шириной 200 мм и высотой 100 мм. Для сборки используются самонарезающие или обычные болты с гайками через предварительно просверленные отверстия. Монтаж выполняется на опоры или кронштейны с шагом не более 1,5 метра. Учитывайте посадочные размеры: внутренняя ширина 200 мм позволяет размещать кабели до 1/3 от свободного объема лотка для обеспечения теплоотвода.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к механической прочности и долговечности. Горячее цинкование защищает сталь от коррозии в условиях повышенной влажности и агрессивной среды. Климатическое исполнение УТ1,5 допускает работу при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C.

Преимущества

• Высокая жесткость благодаря толщине стенки 1,2 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - увеличивает срок службы в сравнении с окрашенной или гальванизированной сталью
• Простота монтажа: винтовое соединение позволяет собирать и разбирать систему без сварки
• Серый цвет не требует дополнительной окраски и легко интегрируется в любую технологическую среду

Ограничения применения

• Не предназначена для использования в зонах с постоянным воздействием открытого огня или высоких температур выше +100 C
• Не рекомендуется применять в химически агрессивных средах (например, в контакте с кислотами, щелочами) - даже цинковое покрытие имеет ограниченную устойчивость
• Не является герметичным элементом; для защиты от воды и пыли необходимо использовать дополнительные крышки и уплотнители
• Подходит только для кабелей, не превышающих заполнение 30–40 % внутреннего объема лотка - переполнение снижает эффективность охлаждения и затрудняет обслуживание

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в производственном корпусе
• Обход препятствий (колонн, трубопроводов) в распределительных камерах
• Прокладка кабелей управления между этажами в многоэтажных зданиях
• Сборка лотковой системы на конвейере или в автоматизированной линии

Практические советы

• При заказе комплекта проверьте совпадение размеров: этот лоток работает только с лотками шириной 200 мм и высотой 100 мм
• Для длительной эксплуатации в сыром помещении используйте дополнительно пластиковые крышки и герметики на стыках
• Не забудьте предусмотреть место для крепления - минимальное количество точек фиксации - каждые 1,2–1,5 м
• При необходимости замены части трассы - можно демонтировать один угловой лоток без разборки всей системы
• Артикул ЛУ90Г.200.100.428.1.2.1 СОЭМИ идентифицирует именно эту модель - другие аналоги могут отличаться по длине или толщине
