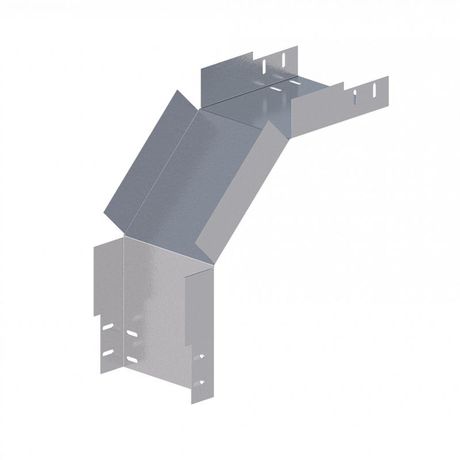

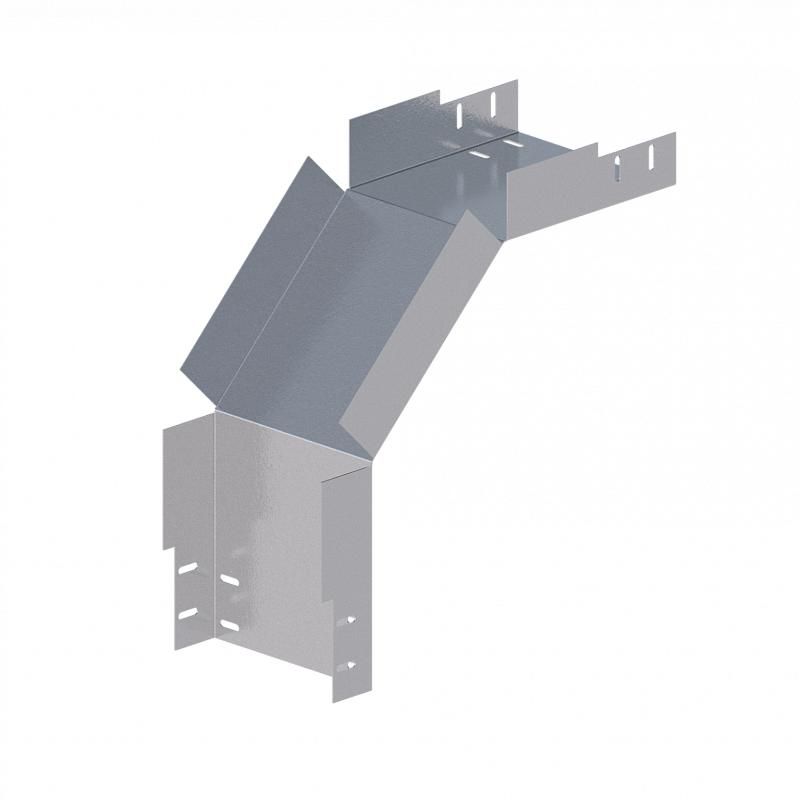

Лоток монтажный угловой 90град. вниз 200х80 сталь 1.5мм ЛУ90Н.200.80.454.1.5.1 СОЭМИ Н0121330544

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.80.454.1.5.1, СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом вниз, выполнен из оцинкованной стали и рассчитан на надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.80.454.1.5.1, СОЭМИ используется для перехода кабельной трассы с горизонтального участка на вертикальный, направленный вниз. Применяется там, где требуется изменить направление кабелей без перегиба и потери механической защиты - например, при выводе кабелей с этажа на этаж, с платформы на землю или от стенового прохода к оборудованию ниже.

Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на заводах, в распределительных пунктах, на объектах ЖКХ и энергетики.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: ширина 200 мм, высота 80 мм, длина 454 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Тип соединения: винтовой (болты и гайки для сборки с другими лотками)
• Цвет: серый
• Климатическое исполнение: УТ1,5 (для работы при температуре от −40C до +40C, повышенной влажности и запылённости)
• Стандарт изготовления: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.80.454.1.5.1, СОЭМИ совместим с другими лотками серии ЛУ90Н от СОЭМИ, имеющими аналогичные ширину и толщину. Для соединения используются болты M6 или M8 (не входят в комплект).

Монтаж выполняется на опорные конструкции с помощью кронштейнов или приваренных площадок. Винтовые соединения обеспечивают жесткую фиксацию и позволяют легко демонтировать участок при необходимости обслуживания. Готовый поворот не требует сварки - всё собирается на месте.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует соответствие прочностным и электроизоляционным нормам для кабельных систем. Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Климатическое исполнение УТ1,5 позволяет использовать лоток в неотапливаемых помещениях, на открытых площадках и в холодном климате.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Защита от коррозии за счёт горячего цинкования - срок службы более 25 лет
• Простота монтажа без сварки - все соединения выполнены на болтах
• Стандартизированные размеры обеспечивают совместимость с продукцией других производителей, соблюдающих ту же спецификацию
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством типов кабельных систем

Ограничения применения

• Не предназначена для прокладки кабелей с внешним диаметром, превышающим внутреннее сечение лотка - максимальная нагрузка по кабелям зависит от их количества и типа; рекомендуется не заполнять лоток более чем на 40–50% от объёма
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт с химически активными веществами снижает срок службы
• Не является герметичным решением - для помещений с высокой влажностью или риском попадания воды необходимо дополнительно использовать крышки и уплотнители

Примеры использования

• Переход кабелей от технологического этажа к нижнему уровню в заводском корпусе
• Вывод питания от распределительного щита на уровень пола в цеху
• Обустройство кабельной трассы в подстанциях, где требуется вертикальный спуск к трансформаторам
• Прокладка сигнальных кабелей между уровнями автоматизации в пищевой промышленности

Практические советы

• При заказе проверьте, чтобы ширина лотка (200 мм) соответствовала вашей основной трассе - иначе потребуется переходник
• Для удобства сборки используйте предварительно подготовленные отверстия под болты - они уже просверлены, достаточно совместить их с соседними элементами
• Если лоток будет установлен вне помещения, убедитесь, что он закреплён с учётом ветровой нагрузки - особенно при длинных участках перед поворотом
• При использовании нескольких угловых лотков подряд - контролируйте радиус изгиба кабелей внутри, чтобы не нарушить целостность изоляции
• Артикул ЛУ90Н.200.80.454.1.5.1, СОЭМИ - единственный номер, который нужно указывать при заказе запчастей или замене - другие варианты с другим шагом или толщиной не подходят
