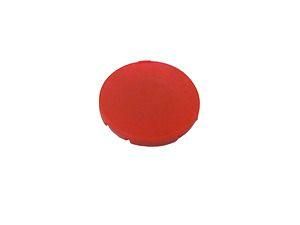

Легенда пластины , плоский красный пустой, M22-XD-R - 216423 EATON

Шильдик плоский M22-XD-R красный пустой от EATON - это универсальный элемент для маркировки нажимных кнопочных выключателей с диаметром 22 мм. Подходит для установки на монтажную плату в условиях повышенной запыленности и влаги. Артикул 216423 обеспечивает совместимость со стандартными корпусами серии M22.

Назначение и область применения

Шильдик плоский M22-XD-R красный пустой используется для визуальной идентификации кнопочных выключателей в пультах управления, станках, конвейерах и других промышленных системах. Его применяют там, где важно быстро определить функцию кнопки - например, аварийная остановка, включение питания или сброс системы. Красный цвет соответствует общепринятому значению «остановка» или «опасность». Отсутствие маркировки позволяет пользователю самостоятельно нанести нужный символ или надпись.

Технические характеристики

• Диаметр: 22 мм - стандартный размер для совмещения с кнопочными выключателями серии M22
• Цвет: красный - высокая видимость, соответствие требованиям безопасности
• Тип конструкции: плоская форма - не выступает за поверхность панели, снижает риск повреждений
• Степень защиты: IP66 - полностью герметична против пыли и мощного водяного потока
• Способ монтажа: монтажная плата - устанавливается в подготовленное отверстие с фиксацией изнутри
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: IEC/EN 60947 - соответствует международным требованиям к электрооборудованию низкого напряжения

Совместимость и монтаж

Шильдик плоский M22-XD-R красный пустой совместим с любыми кнопочными выключателями EATON серии M22, имеющими круглое отверстие диаметром 22 мм. Монтируется через монтажную плату: вставляется в предварительно просверленное отверстие, после чего фиксируется внутренним зажимом. Для установки не требуются дополнительные крепления или инструменты. Перед монтажом проверьте толщину панели - она должна позволять плотно зафиксировать шильдик без люфтов.

Безопасность и стандарты

Шильдик плоский M22-XD-R красный пустой соответствует нормам IEC/EN 60947, что гарантирует безопасность эксплуатации в промышленных сетях переменного тока до 1000 В. Высокая степень защиты IP66 делает его пригодным для работы в агрессивных средах - цехах с мойкой оборудования, на открытых площадках, в пищевой и химической промышленности.

Преимущества

• Высокая механическая прочность материала - устойчив к ударным нагрузкам и вибрациям
• Равномерное распределение света при использовании с подсветкой - не создаёт бликов
• Не содержит маркировки - гибкость в применении: можно использовать этикетки, термоперенос или лазерную гравировку
• Совместим с большинством моделей M22 от EATON - минимизирует необходимость закупки специализированных комплектующих

Ограничения применения

• Не предназначен для установки на поверхности с толщиной более 8 мм - возможна потеря фиксации
• Не рекомендован для постоянного воздействия прямых струй воды под давлением выше 100 bar - хотя IP66 защищает от брызг и струй, он не рассчитан на гидроочистку
• Не имеет собственной подсветки - требуется внешний источник освещения или светодиодный модуль внутри кнопки
• Не подходит для установки на пластиковые панели толще 5 мм без усиления - материал может треснуть при затяжке

Примеры использования

• Аварийная остановка на станке ЧПУ - красный шильдик на кнопке EATON M22-XD-R
• Запуск конвейера на линии сборки - с наклейкой “Пуск”
• Кнопка сброса на щите управления в холодильном цеху - благодаря IP66 сохраняет целостность даже при частой мойке
• Пульт оператора в пищевой промышленности - легко моется, не задерживает грязь

Практические советы

• Перед установкой протестируйте посадку шильдика в отверстие - диаметр 22 мм должен точно совпадать с отверстием в панели
• Если планируете наносить маркировку - используйте устойчивые материалы: термопечать, лазерная гравировка или металлические накладки
• При замене старого шильдика - удалите остатки клея или герметика, чтобы новая деталь села плотно
• Для длительной службы в условиях перепадов температур - избегайте контакта с растворителями и агрессивными чистящими средствами
• Артикул 216423 - единственный номер для заказа этого конкретного шильдика; другие модели с аналогичным названием могут отличаться по форме или креплению
